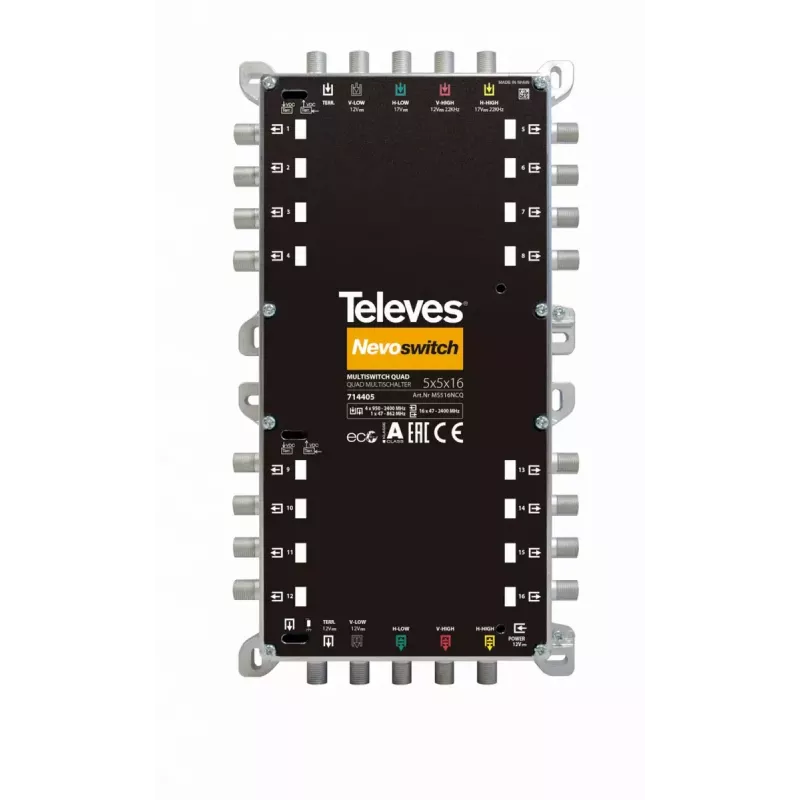

Palydovinis multiswitch Televes 714405 5 įėjimai 16 išėjimų

Televes 714405 yra kaskadiniu būdu suderinamas palydovinis multiswitch su penkiais įėjimais (vienu antžeminiu ir keturiomis palydovinėmis poliarizacijomis) ir 16 vartotojo išėjimų. Sukurtas palydoviniams ir antžeminiams signalams paskirstyti, šis MS516NCQ modelis palaiko keturių LNB konfigūracijas ir gali būti montuojamas kaip galinis įrenginys žvaigždinėje topologijoje arba integruotas į kaskadinę grandinę naudojant paprastą jungiklį.

Privalumai

Multiswitch palaiko platų 950–2400 MHz dažnių diapazoną ir apdoroja įvesties signalų lygius nuo 92 iki 105 dBµV. Esant mažam srovės suvartojimui (105 mA) ir 16 nepriklausomų išėjimų, jis leidžia vienu metu paskirstyti signalą keliems imtuvams, išlaikant signalo vientisumą kiekviename išėjime.

Tinka

• Daugiabučiams namams ar namams, kur reikia paskirstyti palydovinius ir antžeminius signalus daugeliui imtuvų
• Instaliacijoms, naudojančioms keturis LNB arba su keturiais LNB suderinamas palydovines sistemas
• Kaskadinėms paskirstymo sistemoms, kuriose sujungti keli multiswitch'ai

Pagrindinės specifikacijos

• Prekės ženklas: Televes
• Modelis / MPN: 714405 / MS516NCQ
• Įėjimai: 5 (1 antžeminis + 4 palydovinės poliarizacijos)
• Išėjimai: 16 vartotojo išėjimų
• Dažnių diapazonas: 950–2400 MHz
• Įvesties lygio diapazonas: 92–105 dBµV
• Srovės suvartojimas: 105 mA
• EAN: 8424450172889

Kaip naudoti

Prijunkite antžeminę anteną prie antžeminio įėjimo, o keturių LNB išėjimus – prie keturių palydovinių įėjimų. Užtikrinkite maitinimą ir signalo maršrutą pagal savo instaliacijos planą: naudokite įrenginį kaip galinį žvaigždinėje topologijoje, prijungdami kiekvieną išėjimą prie imtuvo, arba sujunkite kelis multiswitch'us kaskadiniu būdu naudodami atitinkamą perjungimo tašką. Visoms jungtims užtikrinkite tinkamus kabelių tipus ir saugias F tipo jungtis.

Rekomendacijos

Siekiant optimalaus veikimo, maitinimo kabelius laikykite kuo trumpesnius, naudokite kokybiškus koaksialinius kabelius su tinkamu ekranavimu ir patikrinkite, ar įvesties signalo lygiai patenka į nurodytą 92–105 dBµV diapazoną. Kaskadiniuose įrenginiuose suplanuokite stiprinimą ir slopinimą, kad išvengtumėte signalo perkrovos ar per didelių nuostolių.
