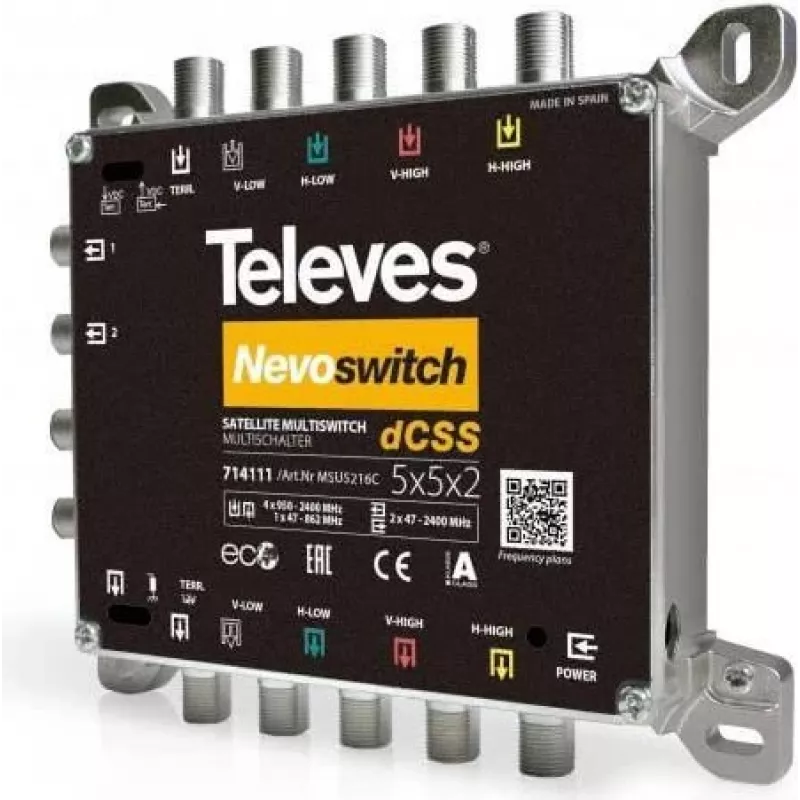

Multiswitch Televes MSU5216C 5 in 2x16 dCSS — Multiswitch palydoviniam ir antžeminiam signalų paskirstymui

Televes MSU5216C yra 5 įėjimų multiswitch, sukurtas centralizuotam palydovinės ir antžeminės televizijos signalų paskirstymui. Prietaisas priima keturias palydovinio LNB poliarizacijas ir antžeminės antenos įėjimą, sujungdamas juos į dvi su dCSS suderinamas išvesties linijas, kiekviena su 16 nuo vartotojo nepriklausomų kanalų. Sukurtas daugiabučiams namams ir mažoms komercinėms instaliacijoms, multiswitch užtikrina stabilų signalų maršrutizavimą ir leidžia prijungtiems dCSS imtuvams nepriklausomai pasirinkti kanalus bendroje koaksialinėje infrastruktūroje.

Privalumai

Multiswitch palaiko dCSS technologiją dviejose išvestyse, leidžiančią keliems imtuvams vienu metu nepriklausomai pasirinkti kanalus be įprastų juostų padalijimo apribojimų. Kompaktiškas korpusas ir paprasti sujungimai supaprastina montavimą ir sumažina reikiamą erdvę spintoje. Palydovinių ir antžeminių įėjimų signalų sujungimas pašalina poreikį papildomiems išoriniams kombaineriams, o prietaisas yra suderinamas su įprastomis vieno kabelio paskirstymo topologijomis, naudojamomis gyvenamosiose ir mažose komercinėse instaliacijose.

Tinka

• Daugiabučiams namams ir daugiabučių instaliacijoms
• Mažiems viešbučiams, svečių namams ir biurų pastatams
• Bendroms antenų sistemoms, kuriose reikalingas nepriklausomas imtuvo kanalų pasirinkimas
• Modernizavimo projektams, keičiantiems senesnius multiswitch'us į su dCSS suderinamą infrastruktūrą

Pagrindiniai techniniai duomenys

• Įėjimai: 4 palydovinės poliarizacijos + 1 antžeminė antena
• Išvestys: 2 su dCSS suderinamos išvesties linijos, kiekviena teikianti iki 16 nepriklausomų kanalų
• Technologija: dCSS (skaitmeninio kanalų kaupimo perjungimo) palaikymas nepriklausomai abonento prieigai
• Signalų sujungimas: integruotas palydovinių ir antžeminių signalų kombaineris
• Forma: kompaktiškas multiswitch korpusas, tinkamas įrangos stovams ar paskirstymo spintoms

Kaip naudoti

Įrenkite multiswitch'ą centriniame paskirstymo taške ir prijunkite keturias palydovinio LNB išvestis prie palydovinių įėjimo prievadų, o antžeminę anteną – prie antžeminio įėjimo. Nuo kiekvienos iš dviejų dCSS išvesčių nutieskite koaksialinius kabelius į paskirstymo stiprintuvus arba tiesiai į stovų linijas, aptarnaujančias abonentų butus ar kambarius. Užtikrinkite, kad prijungti imtuvai palaiko dCSS, kad būtų galima nepriklausomai pasirinkti kanalus; imtuvams be dCSS palaikymo bus taikomas įprastas perjungimo režimas. Montuodami laikykitės standartinių saugos ir įžeminimo praktikų, taikomų antenų ir paskirstymo įrangai.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite kokybiškus koaksialinius kabelius (75 Ω) su tinkamu ekranavimu ir, kur įmanoma, sumažinkite kabelių ilgį. Patikrinkite imtuvo suderinamumą su dCSS ir sukonfigūruokite imtuvo nustatymus pagal palydovinio operatoriaus arba stoties reikalavimus. Jei signalų lygius reikia reguliuoti, naudokite atitinkamus linijinius stiprintuvus arba slopintuvus, skirtus kombinuotam palydoviniam ir antžeminiam paskirstymui.
