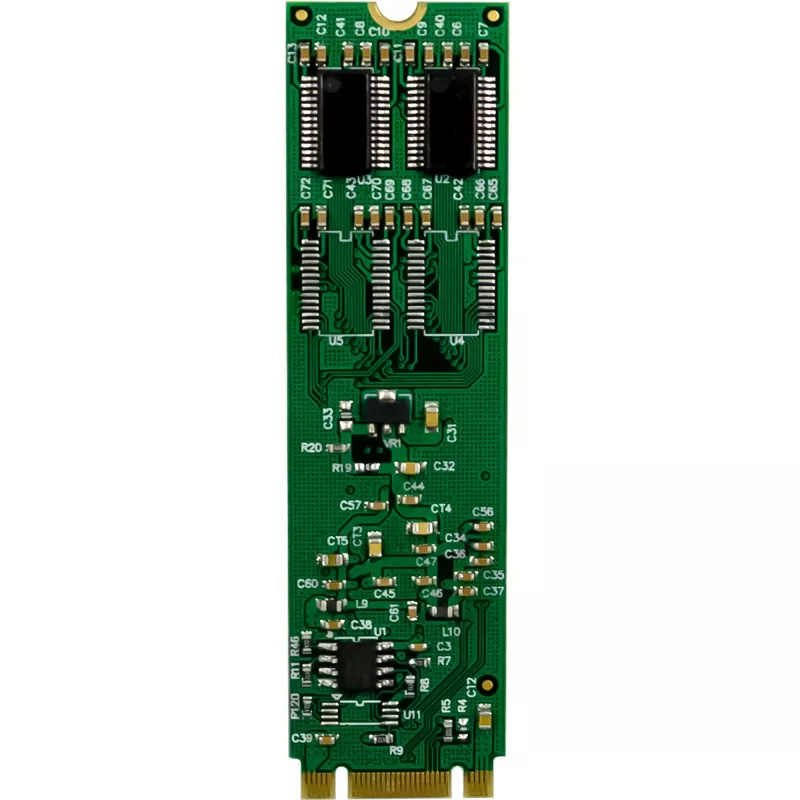

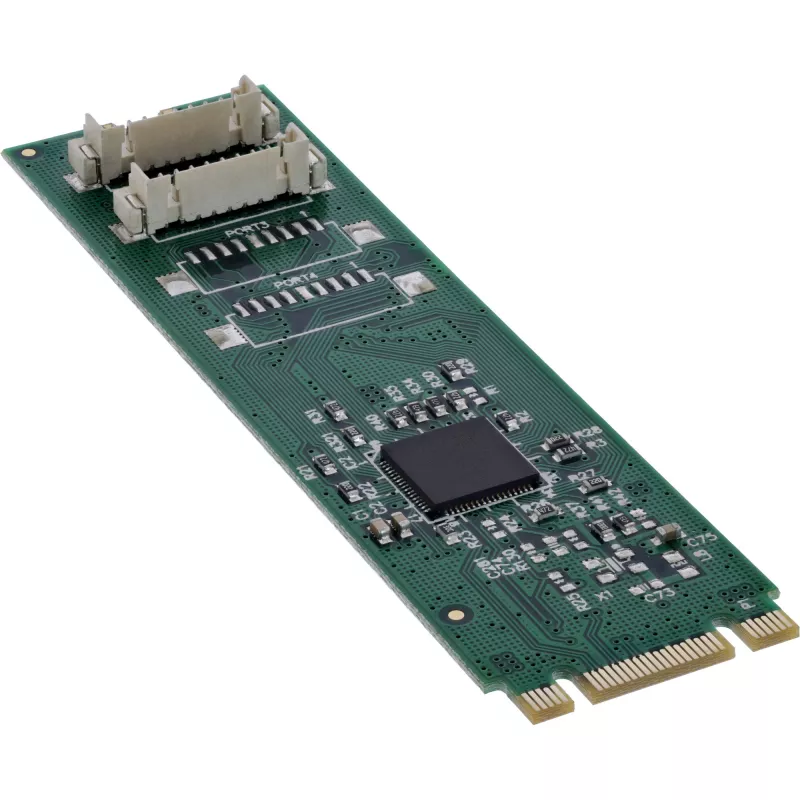

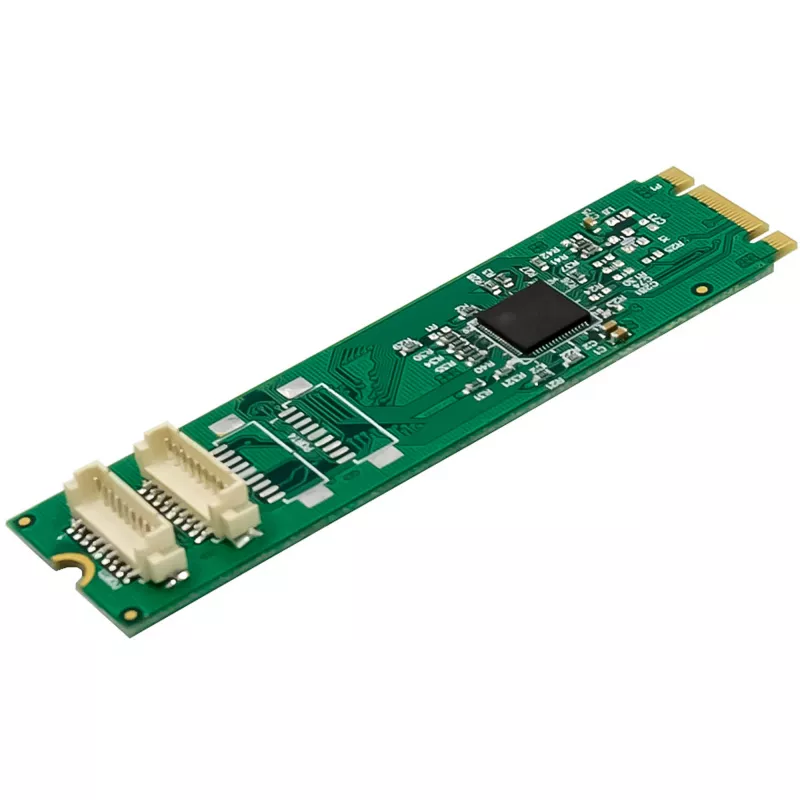

InLine 76660X vidinis nuoseklusis adapteris M.2 vyriškas 4 Gbit/s

Kompaktiškas M.2 į 2x RS-232 keitiklis nuosekliosioms programoms
PCIe 2.0 sąsaja (5 GT/s) patikimam ir greitam duomenų perdavimui
Integruotas ASIX AX99100 valdiklis su 16C950 UART suderinamumo palaikymu
Du DB9-9 kontaktų nuoseklieji prievadai pramoninėms ir nuosekliojo ryšio programoms
Įmontuotas LED indikatorius veiklos aktyvumui rodyti
Nereikia papildomų tvarkyklių

InLine® sąsajos kortelė M.2 į 2x nuoseklųjį 9 kontaktų jungtį siūlo kompaktišką ir galingą sprendimą išplėsti sistemą dviem nuosekliosiomis RS-232 DB9 sąsajomis. Adapteris naudoja PCIe 2.0 sąsają (5 GT/s) ir integruoja ASIX AX99100 valdiklį, suderinamą su 16C950 UART, kad užtikrintų patikimą ir lanksčią nuosekliąją komunikaciją.
Maksimalus perdavimo greitis iki 1 Mb/s daro kortelę idealia pramoninėms programoms, įterptinėms sistemoms ir nuosekliojo valdymo įrenginiams. Automatinis juostos konfigūracijos aptikimas užtikrina sklandžią sistemos integraciją.
Maitinimas tiekiamas tiesiogiai per M.2 lizdą (3,3 V), todėl nereikia papildomo maitinimo jungties. Pridedami du žemo profilio lizdo laikikliai lanksčiam kortelės naudojimui skirtinguose korpusuose.
Techniniai duomenys:

Magistralės tipas ir PCIe: M.2 PCIe galinio taško valdiklis (vienos juostos, PCIe 2.0 5 GT/s)
Jungtis – sąsajos:
1 x 59 kontaktų M.2 lizdas (B+M raktas)
2 x nuoseklioji RS-232 DB9 jungtis (9 kontaktų)

Valdiklis/mikroschema: ASIX AX99100
Nuosekliosios sąsajos:
Maksimalus perdavimo greitis: iki 1 Mb/s
Duomenų bitai: 5, 6, 7, 8, 9 bitai
Srauto valdymas: nėra, Xon/Xoff, RTS/CTS
Paritetas: lyginis, nelyginis, nėra, pažymėtas, tuščias
FIFO buferis: 256 baitai

Darbinė temperatūra: nuo -40 °C iki +85 °C
Matmenys: 22 mm x 80 mm (M.2 plokštė)

Savybės:

Automatinis juostos konfigūracijos aptikimas įkrovos metu
Įmontuotas LED indikatorius skaitymo/rašymo veiklai rodyti
Maitinimas per M.2 lizdą (3,3 V)
Nuotolinio pažadinimo, energijos valdymo ir DMA palaikymas
Nereikia papildomų tvarkyklių

Sistemos reikalavimai:Techninė įranga:

Kompiuteris su laisvu M.2 lizdu (B+M raktas, palaikantis PCIe)
Motininė plokštė su PCI Express 2.0 arba naujesne versija

Operacinės sistemos palaikymas:

Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: nuo branduolio 2.6.31

Pristatymo komplektacija:

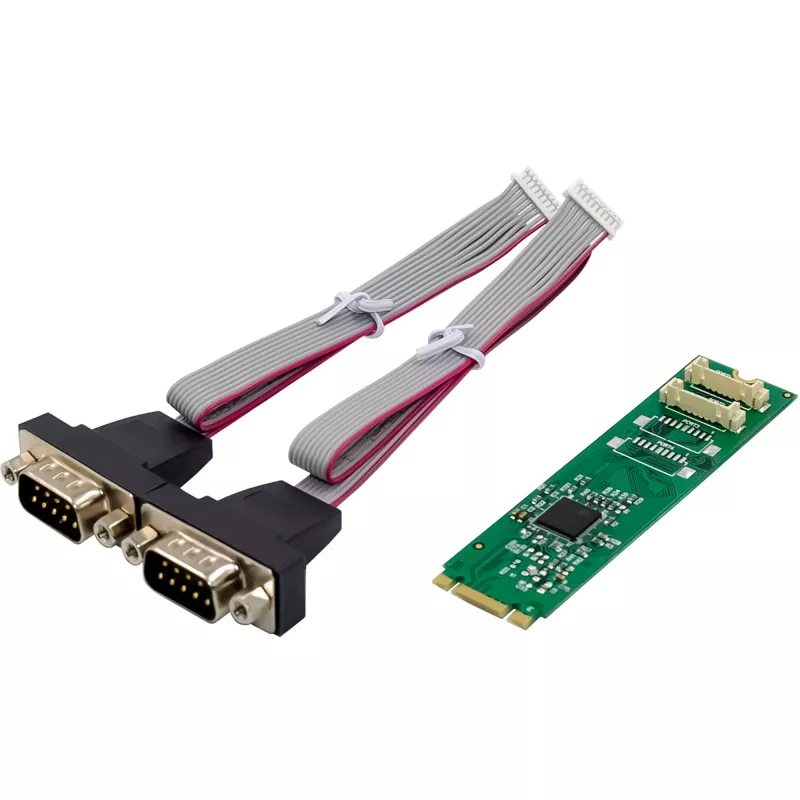

1 x InLine® sąsajos kortelė M.2 į 2x nuoseklųjį 9 kontaktų jungtį

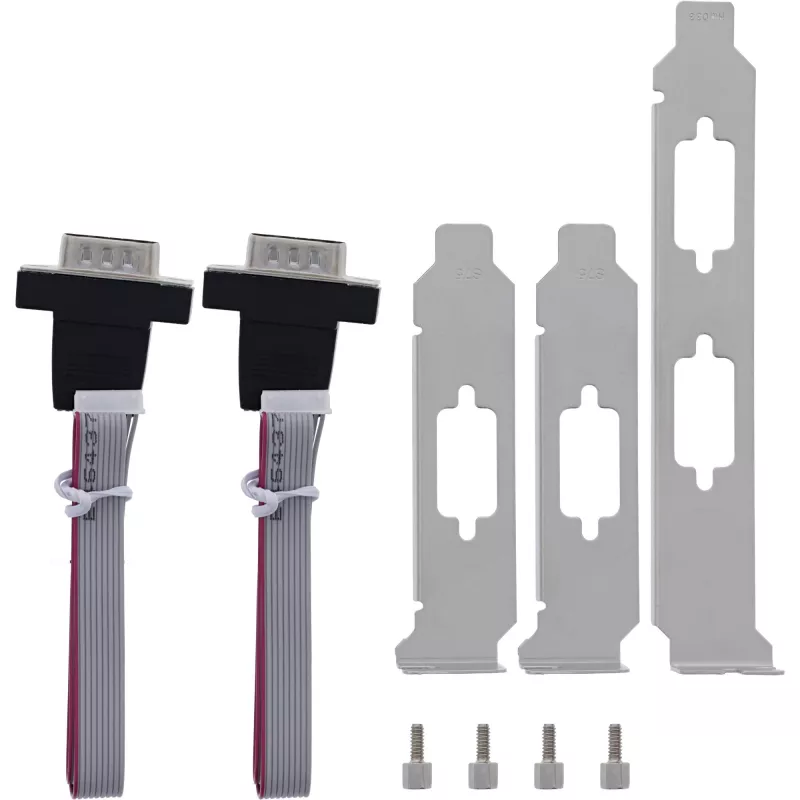

2 x žemo profilio lizdo laikikliai
1 x aukšto profilio lizdo laikiklis

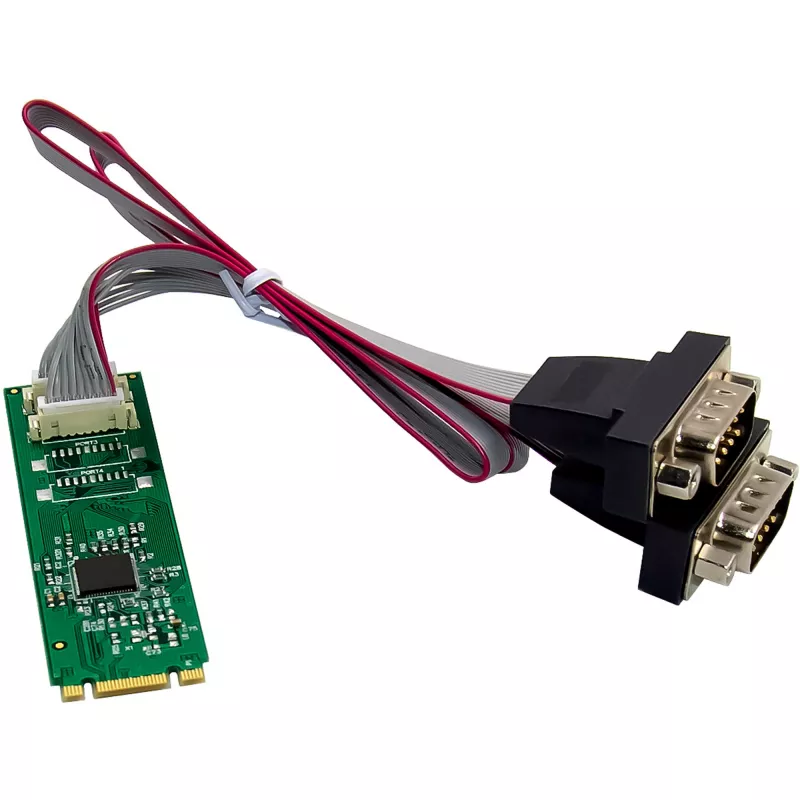

2 x DB9-9 kontaktų nuoseklusis kabelis (20 cm ilgio)
4 x varžtai
1 x tvarkyklių CD
1 x naudotojo vadovas (vokiečių/anglų k.)
Darbinė temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% nesikondensuojanti

InLine 76660X. Pagrindinės sistemos sąsaja: M.2, Išvesties sąsaja: Nuoseklioji, Pagrindinės sistemos sąsajos lytis: Vyriška. Kilmės šalis: Taivanas. Mikroschema: ASIX AX99100, Maksimalus duomenų perdavimo greitis: 4 Gbit/s. Maitinimo įtampa: 3,3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Palaikomos serverių operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Įdiekite InLine 76660X į laisvą M.2 lizdą (B+M raktas) motininėje plokštėje, kuri palaiko PCIe. Pritvirtinkite kortelę pridedamu varžtu ir pasirinkite tinkamą žemo ar aukšto profilio laikiklį sistemos korpusui. Prijunkite nuosekliuosius įrenginius prie dviejų DB9 prievadų naudodami pridedamus DB9 kabelius. Adapteris maitinamas iš M.2 lizdo; išorinio maitinimo jungtis nereikalinga. Palaikomose operacinėse sistemose (Windows 11–XP ir Linux branduolys 2.6.31 ar naujesnis) įrenginys atpažįstamas be papildomų tvarkyklių.

Rekomendacijos

Patikimam nuosekliajam ryšiui, kur reikia, naudokite ekranuotus DB9 kabelius ir įsitikinkite, kad pagrindinės plokštės BIOS sukonfigūruota įgalinti M.2 PCIe galinius taškus. Patikrinkite operacinės sistemos
