InLine sąsajos kortelė 4 prievadų serijinė 9 kontaktų PCIe PCI-Express 76623C

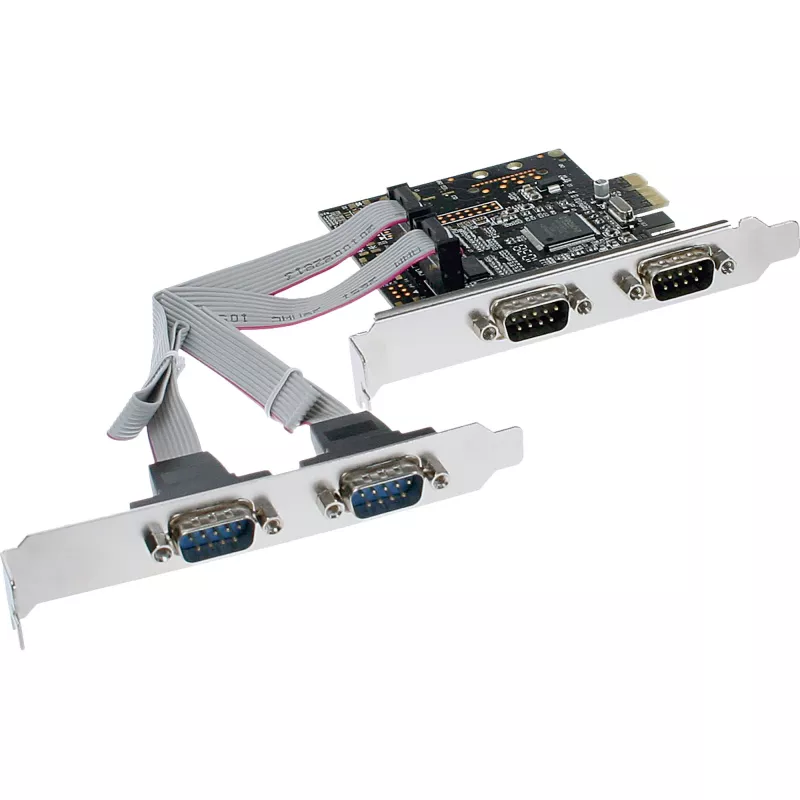

„InLine“ sąsajos kortelė 4 prievadų serijinė 9 kontaktų PCIe (modelis 76623C) yra PCI-Express (x1) išplėtimo kortelė, teikianti keturis RS-232 serijinius prievadus su DB-9 jungtimis. Ji atitinka PCI-Express pagrindinės specifikacijos 1.1 versiją ir yra skirta montuoti į du gretimus PCIe lizdus. Kortelė suderinama su daugeliu operacinių sistemų, įskaitant Windows (2000, XP, Vista, 7, 8 ir Server leidimus), Linux, Mac OS X ir DOS, ir yra pagrįsta Moschip MCS9904CV-AA mikroschemų rinkiniu.

Privalumai

Ši PCIe serijinė kortelė palaiko vienos linijos (x1) PCI-Express veikimą su iki 2,5 Gb/s pralaidumu ir teikia keturis nepriklausomus RS-232 prievadus. Kiekvienas UART yra suderinamas su pramoniniais 16C450/16C550 standartais ir turi mikroschemoje integruotą 256 baitų FIFO buferį perdavimo ir priėmimo kanalams, kad pagerintų duomenų srautą. Kortelė palaiko aparatinį ir programinį srauto valdymą, kelis duomenų formatus (5, 6, 7, 8 bitai), įvairius lyginumo variantus (lyginis, nelyginis, be lyginumo, tarpas, žymė) ir 1 arba 2 stabdymo bitus. Specialus programinės įrangos variantas gali palaikyti didesnę kiekvieno prievado spartą iki 1 Mb/s; standartinė didžiausia kiekvieno prievado sparta yra 230,4 kb/s.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite kortelę į laisvą PCIe x1 lizdą (kortelė užima dviejų gretimų lizdų erdvę) išjungtoje sistemoje ir pritvirtinkite prie korpuso. Prijunkite serijinius įrenginius prie keturių DB-9 prievadų naudodami tinkamus RS-232 kabelius. Įjungę maitinimą, įdiekite reikiamas tvarkykles savo operacinei sistemai, jei jos nepateikiamos automatiškai. Konfigūruokite prievado parametrus (spartą, duomenų bitus, lyginumą, stabdymo bitus ir srauto valdymą) OS ar programoje, kad jie atitiktų prijungtus įrenginius.

Rekomendacijos

Kad ryšys būtų stabilus, suderinkite serijinio prievado nustatymus abiejuose galuose ir įjunkite srauto valdymą, kai jungiate įrenginius, kuriems reikia nuolatinės didelės duomenų perdavimo spartos. Naudokite kokybiškus ekranuotus serijinius kabelius ir venkite ilgų kabelių tiesimo elektriškai triukšmingoje aplinkoje. Prieš diegdami patikrinkite tvarkyklės suderinamumą su konkrečia jūsų OS versija.
