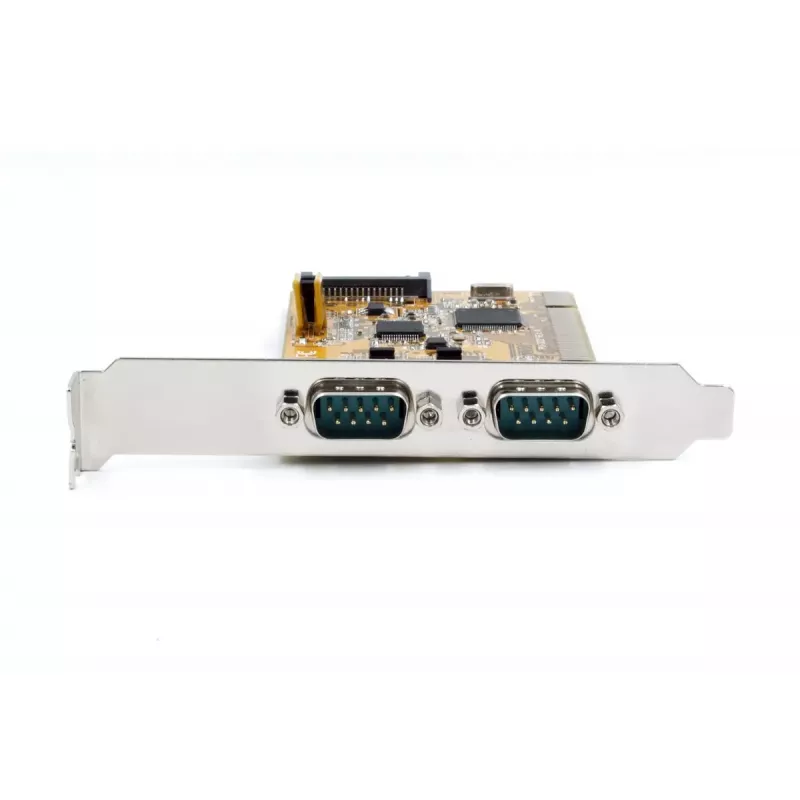

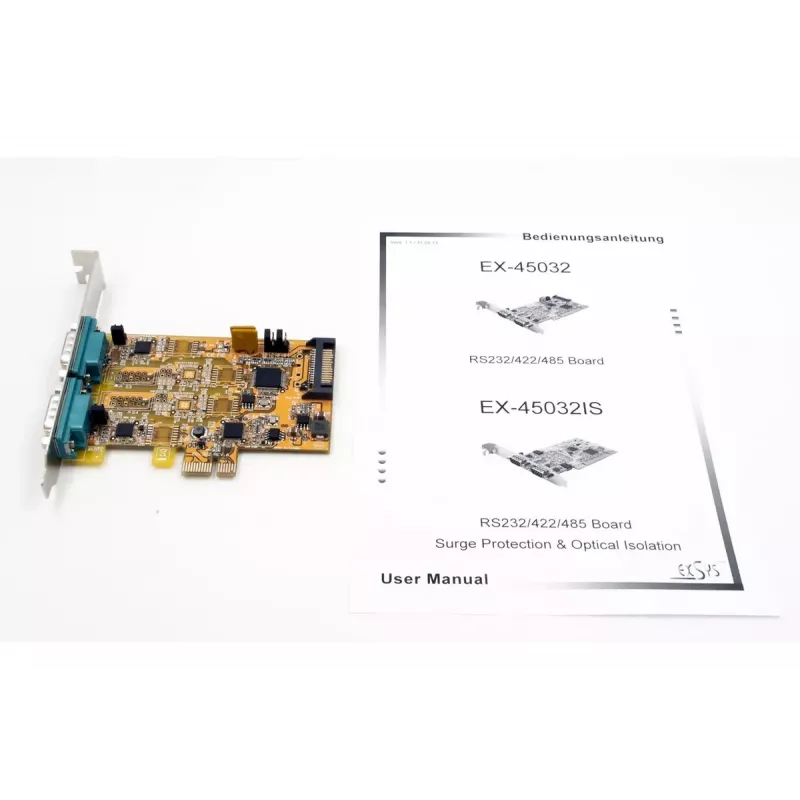

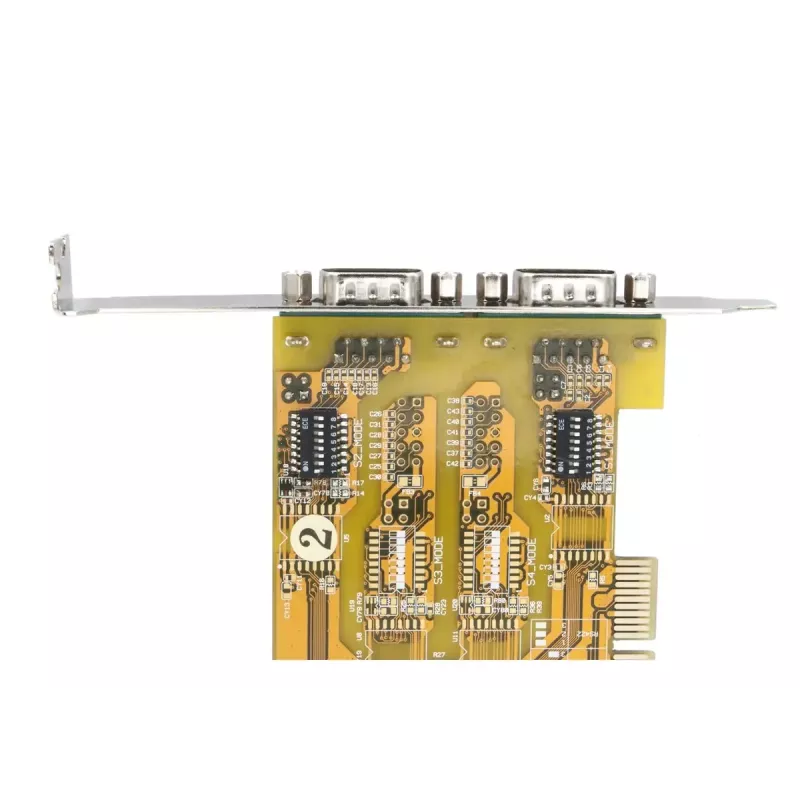

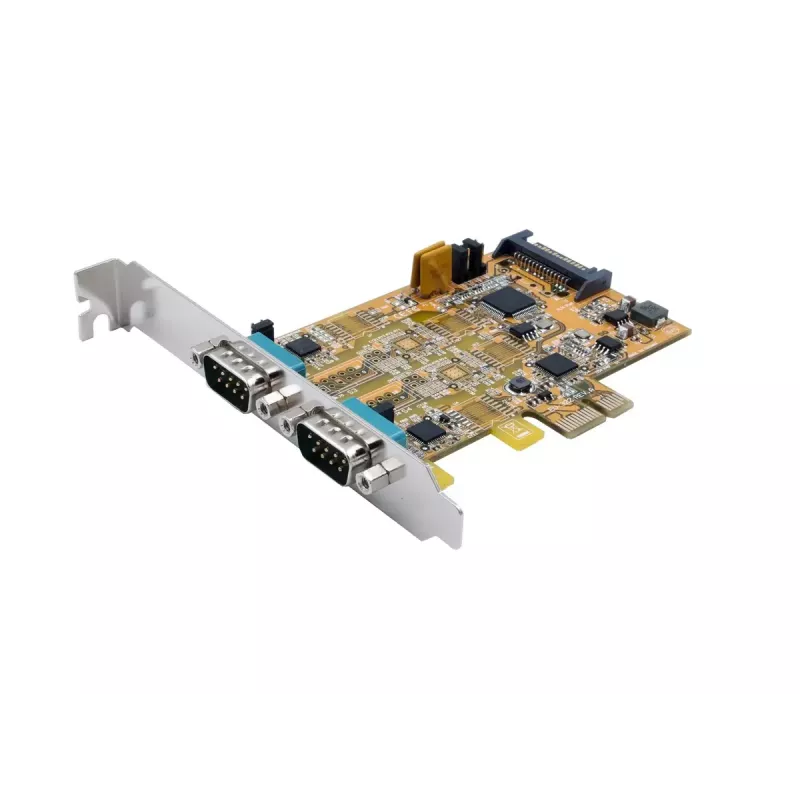

Sąsajos kortelės adapteris EXSYS EX-45032

EXSYS EX-45032 PCI įvesties/išvesties kortelė prideda du konfigūruojamus didelio našumo nuosekliuosius prievadus prie kompiuterio, mažos darbo stoties ar serverio per PCI arba PCI-X lizdą. Kiekvienas prievadas užtikrina su UART 16C550 suderinamą veikimą ir gali būti nepriklausomai nustatytas į RS-232, RS-422 arba RS-485 režimą. Kortelė palaiko POS maitinimą per 9 kontaktą (+5V arba +12V pasirenkama), ATTATM automatinį RS-485 siųstuvo valdymą ir yra suderinama su „plug-and-play“ režimu.

Privalumai

Kortelė užtikrina lankstų nuoseklųjį ryšį su dviem prievadais, palaikančiais kelis standartus (RS-232/422/485) ir aparatinę įrangą suderinamus 16C550 UART. Konfigūruojamas POS maitinimas per 9 kontaktą supaprastina integraciją su prekybos vietų įrenginiais, o ATTATM automatinis RS-485 palaikymas palengvina pusiau dvipusio magistralės valdymą. „Plug-and-play“ veikimas ir PCI/PCI-X formos faktorius įgalina paprastą montavimą įvairiose sistemose.

Tinka

• Pramoninėms valdymo sistemoms, kurioms reikia patikimų nuosekliųjų ryšių
• Prekybos vietų terminalams ir periferiniams įrenginiams
• Pasenusios įrangos prijungimui prie serverių ir darbo stočių
• RS-485 daugiataškiams tinklams ir nuosekliųjų įrenginių tinklams

Pagrindinės specifikacijos

• Sąsajos: 2 nuoseklieji prievadai, pasirenkami RS-232 / RS-422 / RS-485
• UART: suderinamas su 16C550
• FIFO buferis: 16 baitų
• Duomenų bitai: 7 arba 8
• Stop bitai: 1, 1,5 arba 2
• POS maitinimas: +5V / +12V pasirenkamas per 9 kontaktą
• Magistralė: PCI / PCI-X
• Automatinis valdymas: ATTATM automatinis RS-485 siųstuvo palaikymas
• MPN: EX-45032, EAN: 4718359450327

Kaip naudoti

Įdiekite EXSYS EX-45032 į laisvą PCI arba PCI-X lizdą pagrindinėje sistemoje, pritvirtinkite kortelę ir prijunkite nuosekliuosius kabelius prie DB9 jungčių. Su konfigūruokite kiekvieną prievadą pagal reikiamą standartą (RS-232, RS-422 arba RS-485) ir nustatykite POS maitinimą per 9 kontaktą, jei reikia išorinio įrenginio maitinimo. Įdiekite tvarkykles, pateiktas su sistema arba pardavėjo, jei reikia; kortelė palaiko „plug-and-play“ atpažinimą suderinamose operacinėse sistemose. RS-485 veikimui užtikrinkite, kad terminavimas ir poslinkis atitiktų jūsų magistralės topologiją, ir įjunkite ATTATM automatinį RS-485, jei pageidaujamas automatinis siųstuvo valdymas.

Rekomendacijos

Pramoninėje aplinkoje naudokite ekranuotus nuosekliuosius kabelius ir tinkamus įžeminimo jungtis, kad sumažintumėte triukšmą. RS-485 tinklams laikykitės rekomenduojamo terminavimo ir poslinkio rezistorių išdėstymo ir venkite žvaigždės topologijos, kad užtikrintumėte patikimą daugiataškį ryšį.
