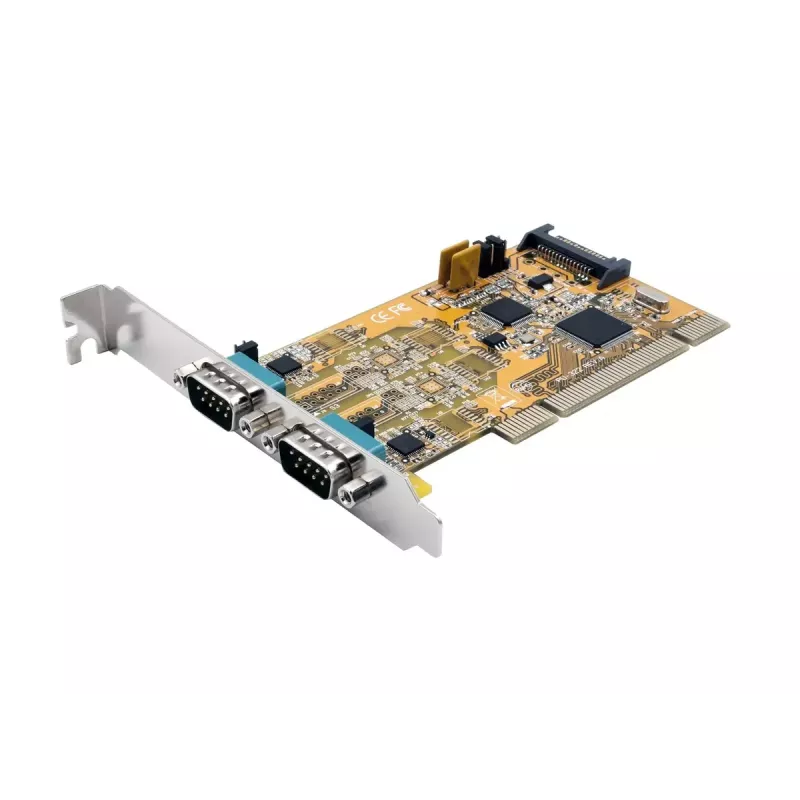

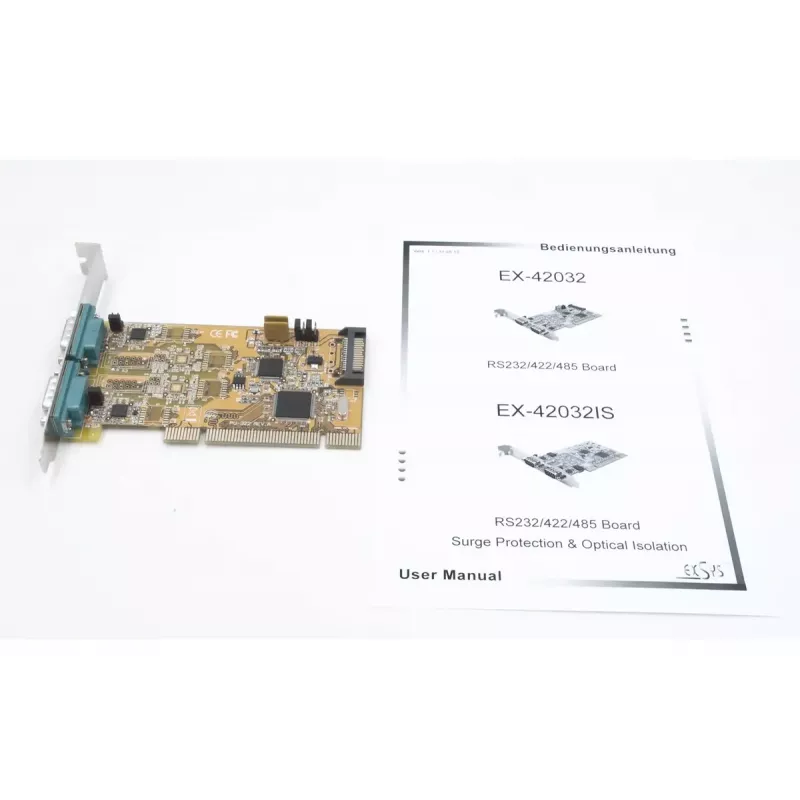

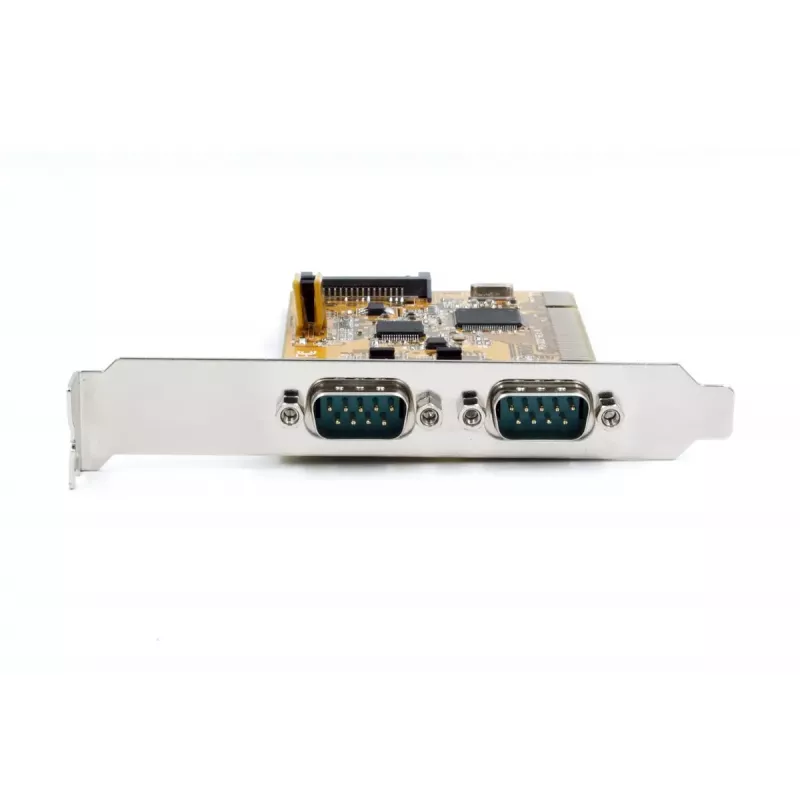

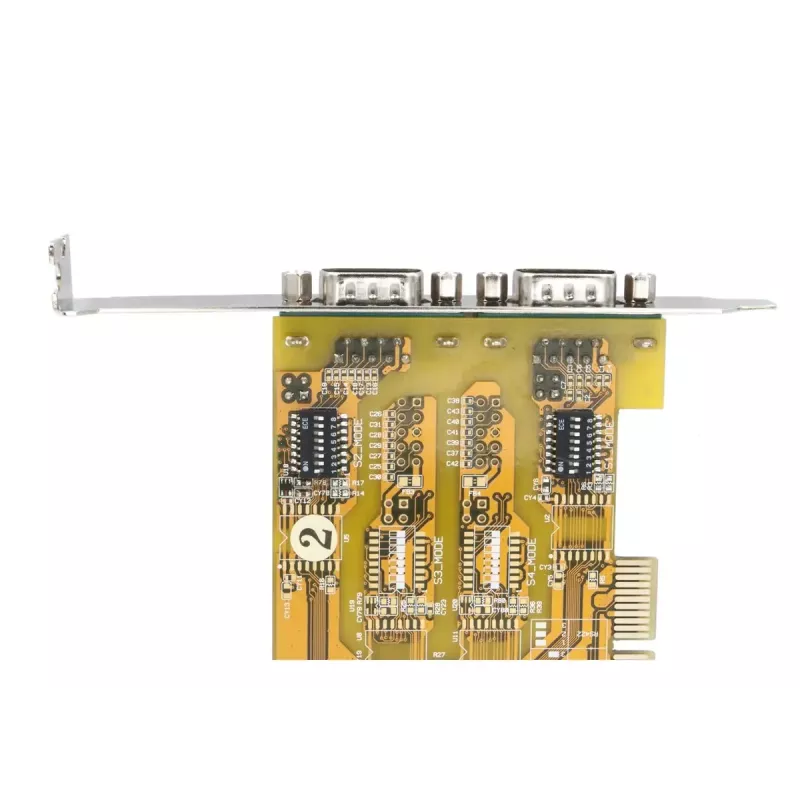

Exsys EX-42032 vidinė sąsajos plokštė, nuoseklioji

EXSYS EX-42032 PCI įvesties/išvesties plokštė suteikia du didelio našumo nuosekliuosius prievadus su pasirenkamomis RS-232, RS-422 ir RS-485 sąsajomis. Sukurta montuoti į PCI arba PCI-X lizdą, plokštė išplečia kompiuterį, mažą darbo stotį ar serverį dviem papildomais UART 16C550 pagrindu veikiančiais nuosekliaisiais kanalais. 9-as nuosekliųjų jungčių kaištis gali būti sukonfigūruotas tiekti +5 V arba +12 V (maitinimas per sistemą) pardavimo vietos (POS) įrenginiams. Plokštė yra „plug-and-play“ suderinama ir palaiko automatinį RS-485 siųstuvo valdymą.

Privalumai

EX-42032 siūlo lanksčią nuosekliąją sąsają, leidžiančią kiekvieną prievadą atskirai konfigūruoti RS-232, RS-422 arba RS-485 veikimui. Sukurta naudojant UART 16C550 lustus, ji užtikrina patikimą, didelio našumo asinchroninį ryšį ir palaiko ATTATM automatinio RS-485 siųstuvo funkcijas, supaprastinančias pusiau dvipusio magistralės valdymą. Maitinimas 9-ame kaištyje suteikia patogumo pardavimo vietos periferiniams įrenginiams, o PCI/PCI-X suderinamumas užtikrina paprastą montavimą įvairiose sistemose.

Tinka

• Senesnių nuosekliųjų įrenginių prijungimui prie šiuolaikinių kompiuterių, darbo stočių ar serverių
• Pramoniniam valdymui ir automatizavimui su RS-422/RS-485 magistralėmis
• Pardavimo vietos sistemoms, kurioms reikalingas maitinimas nuosekliosios jungties kaištyje
• Programoms, kurioms reikalingas patikimas asinchroninis nuoseklusis ryšys

Pagrindinės specifikacijos

• Sąsajos: pasirenkama RS-232, RS-422, RS-485 kiekvienam prievadui
• Prievadai: 2 nuoseklieji prievadai (UART 16C550)
• Magistralė: PCI / PCI-X lizdo suderinamumas
• Maitinimas jungtyje: konfigūruojama +5 V arba +12 V ant 9-o kaiščio
• RS-485: palaikomas automatinis siųstuvo valdymas (ATTATM Auto RS-485)
• Suderinamumas: „plug-and-play“ veikimas

Kaip naudoti

Įdiekite EX-42032 į laisvą PCI arba PCI-X lizdą tikslinėje sistemoje, kai kompiuteris išjungtas. Pritvirtinkite plokštę ir prijunkite nuosekliuosius kabelius prie išorinių jungčių. Sukonfigūruokite kiekvieną prievadą RS-232, RS-422 arba RS-485 veikimui pagal prijungto įrenginio reikalavimus ir, jei reikia maitinimo POS periferiniams įrenginiams, nustatykite 9-o kaiščio išvestį į +5 V arba +12 V. Įjunkite sistemą ir leiskite operacinei sistemai atpažinti „plug-and-play“ plokštę; jei reikia, įdiekite tvarkykles pagal jūsų OS.

Rekomendacijos

Pramoninėje aplinkoje naudokite ekranuotus nuosekliuosius kabelius ir tinkamą įžeminimą, kad išlaikytumėte signalo vientisumą. Naudodami RS-485 kelių mazgų tinkluose, užtikrinkite teisingą terminavimą ir poslinkį. Prieš tiekiant maitinimą prijungtiems įrenginiams, patikrinkite reikiamą įtampą ant 9-o kaiščio.
