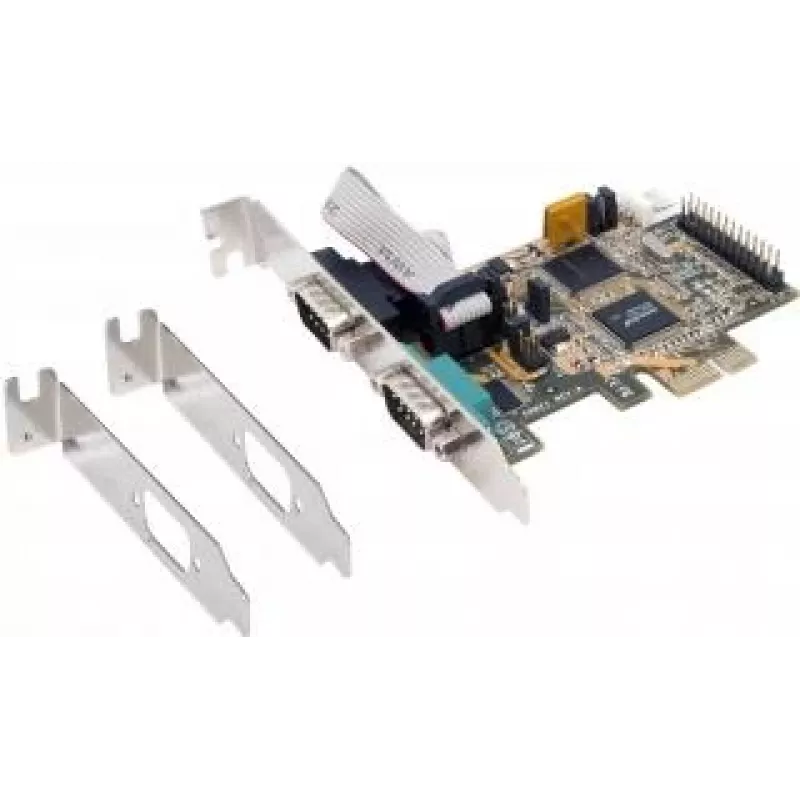

Sąsajos plokštė EXSYS EX-44062

EXSYS EX-44062 PCI-Express I/O adapteris prideda du RS-232 nuosekliuosius prievadus prie asmeninio kompiuterio, plono kliento ar serverio, naudojant PCI-Express magistralę. Sukurta aplink 16C1050 tipo UART suderinamus valdiklius su integruotu FIFO buferiu, plokštė palaiko standartines nuoseklias signalines linijas ir suteikia pasirinktiną +5 V arba +12 V maitinimą 9-ajame kontakte POS įrenginiams. Žemo profilio dizainas apima du žemo profilio laikiklius mažiems kompiuterių korpusams ir yra visiškai PCIe „Plug-and-Play“ suderinamas, kad būtų išvengta rankinio IRQ ar I/O adresų konfigūravimo.

Privalumai

Adapteris palaiko du didelio našumo RS-232 prievadus su 16C1050 FIFO buferiu (256 baitai) ir aparatinės ar programinės įrangos srauto valdymą (RTS/CTS ir XON/XOFF). Jis atitinka PCIe 1.0a–3.0 reikalavimus ir leidžia BIOS valdomą IRQ dalijimąsi, pašalinant IRQ ir I/O adresų konfliktus. Plokštė užtikrina ESD apsaugą RS-232 linijose ir patvarią juodą nerūdijančio plieno žemo profilio formą, tinkama kompaktiškoms sistemoms.

Tinka

• Senesnių įrenginių prijungimui (modemai, pramoniniai valdikliai)
• Pardavimo vietos sistemoms, kurioms reikia maitinimo 9-ajame kontakte
• Serveriams ar ploniems klientams, kuriems reikia papildomų COM prievadų
• Įterptiniams ar pramoniniams kompiuteriams su ribota erdve (žemo profilio korpusai)

Pagrindinės specifikacijos

• Sąsaja: 2 × RS-232 (V.24), FIFO buferis 16C1050, 256 baitai
• Lustų rinkinys: SystemBase SB16C1052PCI
• PCIe: Visiškai suderinamas su PCIe 1.0a iki 3.0
• Duomenų bitai: 5, 6, 7, 8
• Stop bitai: 1, 1,5, 2
• Lyginumas: nėra, lyginis, nelyginis, tarpas, žymė
• Signalai: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Srauto valdymas: RTS/CTS ir XON/XOFF
• ESD apsauga: ±15 kV (IEC1000-4-2) RS-232 įėjimuose/išėjimuose
• POS maitinimas: +5 V arba +12 V prieinamas 9-ajame kištuko kontakte
• Formos faktorius: Žemo profilio PCB; apima du žemo profilio laikiklius
• Matmenys: apytiksl. 88 mm × 66 mm

Kaip naudoti

Įdiekite EX-44062 į laisvą PCI-Express x1 (ar didesnį) lizdą pagrindinėje plokštėje, pritvirtinkite jūsų korpusui tinkamą žemo profilio laikiklį ir įjunkite sistemą. Plokštė yra PCIe „Plug-and-Play“ suderinama, todėl operacinė sistema turėtų automatiškai aptikti ir priskirti išteklius; jei reikia, naudokite sistemos BIOS IRQ nustatymams valdyti. Prijunkite nuosekliuosius įrenginius prie DB9 kištukinių jungčių ir sukonfigūruokite prievado parametrus (spartą, duomenų bitus, stop bitus, lyginumą ir srauto valdymą) savo operacinėje sistemoje ar programoje.

Rekomendacijos

POS programoms, kurioms reikia maitinimo iš 9-ojo kontakto, patikrinkite, ar prijungtas įrenginys palaiko +5 V ar +12 V tame kontakte, ir įsitikinkite, kad kabeliai ir jungtys yra pritaikyti nuosekliam maitinimui. Naudokite aparatinį srauto valdymą patikimam didelio pralaidumo nuosekliam ryšiui ir laikykitės ESD apsaugos praktikų jungdami ar atjungdami įrenginius.
