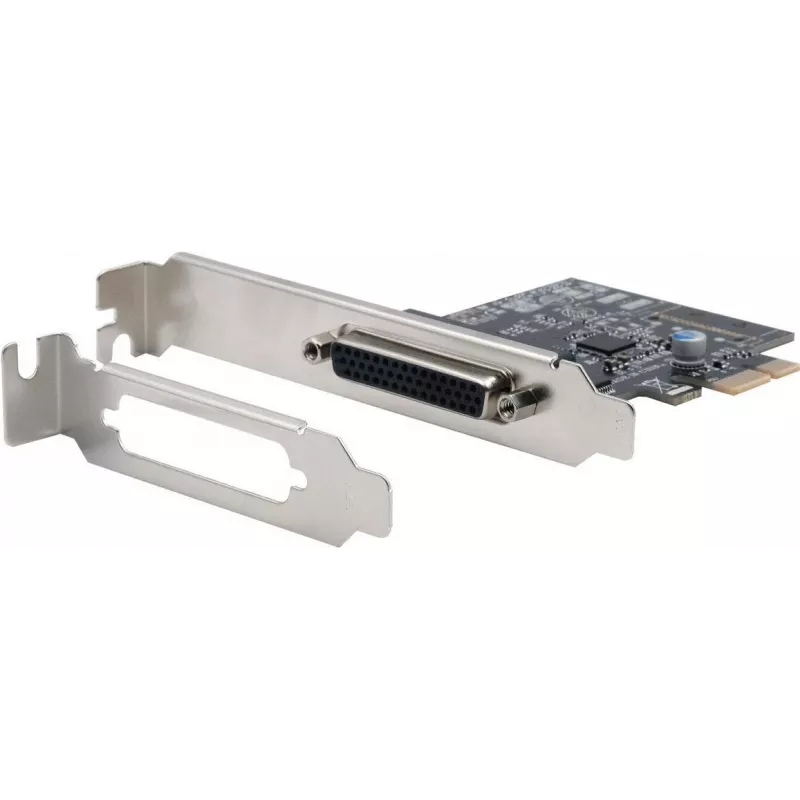

Serijinė PCIe plokštė Exsys EX-46024 — 4× RS-232 prievadai su Octopus kabeliu

Exsys EX-46024 yra PCIe serijinė išplėtimo plokštė, kuri prideda keturis RS-232 prievadus prie stalinio ar pramoninio kompiuterio. Tiekiama su Octopus kabeliu, plokštė suteikia vieną PCIe laikiklio jungtį, kuri išsiskiria į keturias standartines DB9 serijines jungtis, leidžiančias paprastai prijungti senesnę įrangą. Produktas skirtas sistemoms, turinčioms laisvą PCIe lizdą, ir siūlo stabilią, žemo lygio serijinę sąsają tokioms programoms kaip duomenų registravimas, įrenginių valdymas ir sistemų integracija.

Privalumai

Plokštė suteikia keturias nepriklausomas RS-232 sąsajas iš vieno PCIe lizdo, sumažindama kelių adapterių ar išorinių šakotuvų poreikį. Octopus kabelio įtraukimas supaprastina kabelių vedimą, pateikdamas keturias DB9 jungtis ant vieno laido, kas yra patogu montuojant ir vedžiojant kabelius stovuose ar pramoniniuose korpusuose. PCIe išplėtimo naudojimas užtikrina tiesioginį, mažos delsos ryšį, tinkamą įrangai, kuriai reikalingas patikimas serijinis signalizavimas.

Tinka

• Modemų ir serijinės komunikacijos įrenginių prijungimui
• Pardavimo vietos (POS) terminalų ir kvitų spausdintuvų prijungimui
• Matavimo prietaisų ir laboratorinės įrangos prijungimui
• Pramoninių valdiklių, PLC ir automatikos sąsajų prijungimui
• Duomenų registravimo ir sistemų integracijos užduotims, kurioms reikalingas RS-232

Pagrindinės specifikacijos

• Sąsajos tipas: PCI Express (PCIe) išplėtimo plokštė
• Serijiniai prievadai: 4 × RS-232
• Jungtis: Octopus kabelis su keturiomis DB9 vyriškomis/moteriškomis serijinėmis jungtimis
• Formos faktorius: standartinis laikiklis staliniam ar pramoniniam kompiuteriui montuoti
• Tipinis naudojimas: mažos delsos serijinis ryšys senesniems įrenginiams ir pramoninei įrangai

Kaip naudoti

Įdiekite EX-46024 į laisvą PCIe lizdą išjungtame kompiuteryje, pritvirtinkite plokštę prie korpuso laikiklio varžtu ir prijunkite Octopus kabelį prie plokštės antraštės ar laikiklio jungties, kaip pateikta. Įjungę sistemą, įdiekite bet kokias reikalingas tvarkykles, pateiktas sistemos ar gamintojo, ir patikrinkite, ar kiekvienas RS-232 prievadas rodomas operacinės sistemos įrenginių tvarkytuvėje ar serijinių prievadų sąraše. Prijunkite savo serijinius įrenginius prie DB9 jungčių, sukonfigūruokite prievado parametrus (spartą, paritetą, duomenų bitus, stabdymo bitus, srauto valdymą) pagrindinėje programoje ar terminalo programinėje įrangoje ir išbandykite ryšį su įrenginiui būdingu protokolu.
