Axagon PCEA-S4N PCIe - 4x nuosekliojo prievado 250 kbps adapteris su SP ir LP laikikliais

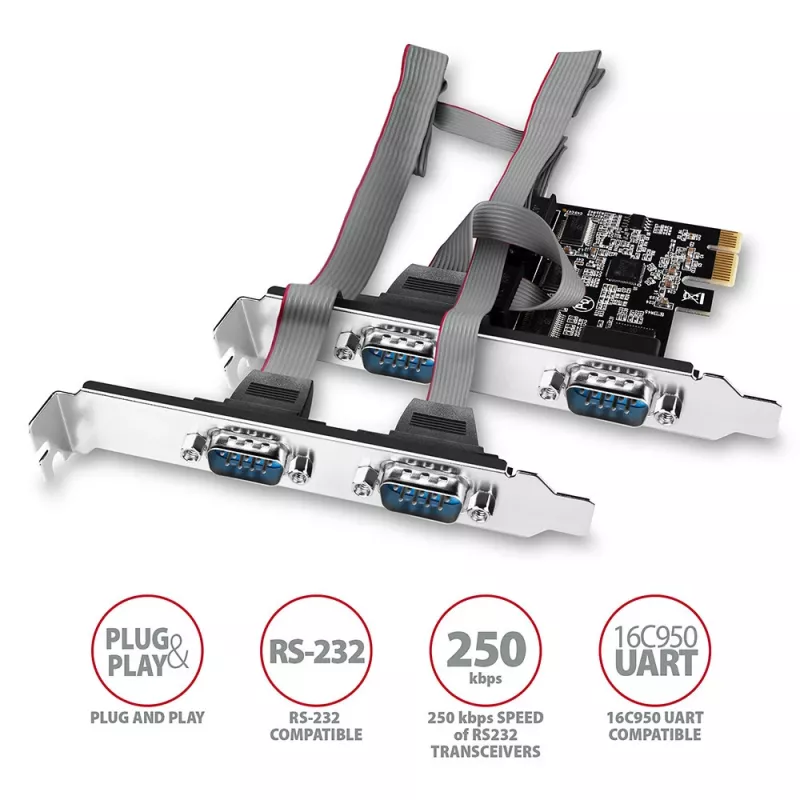

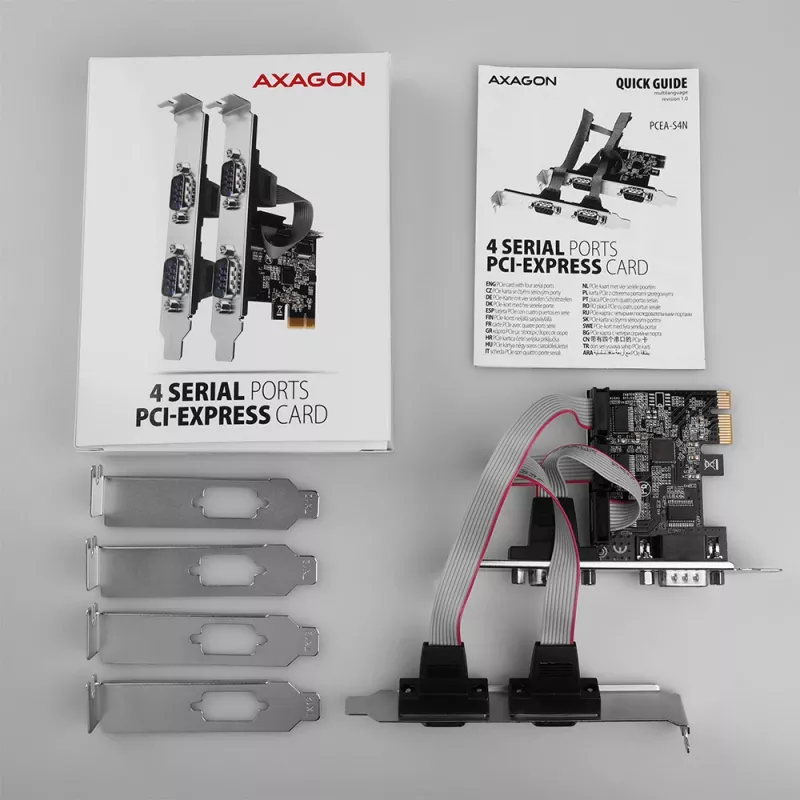

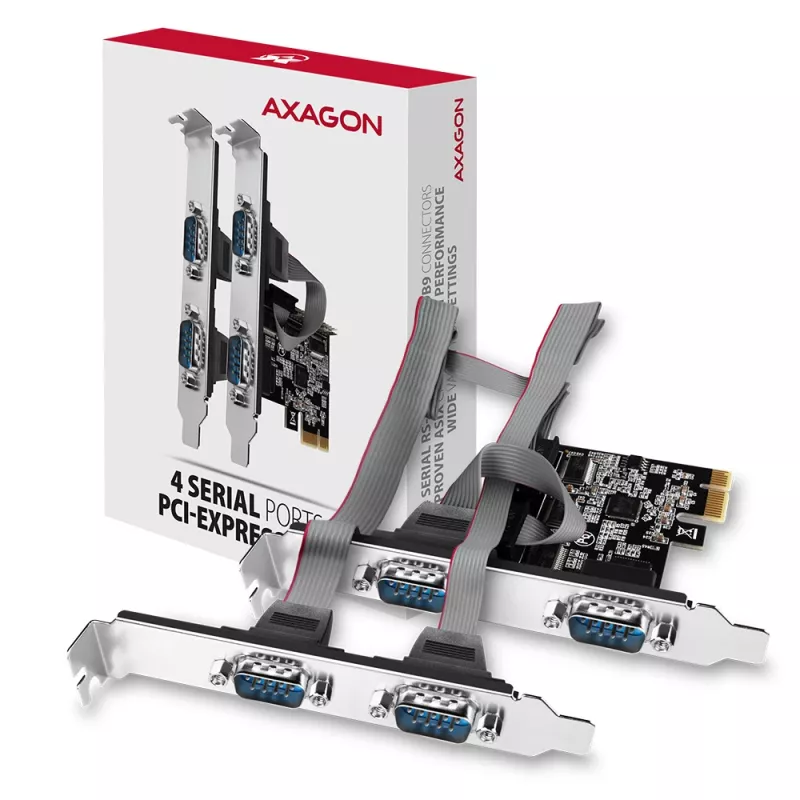

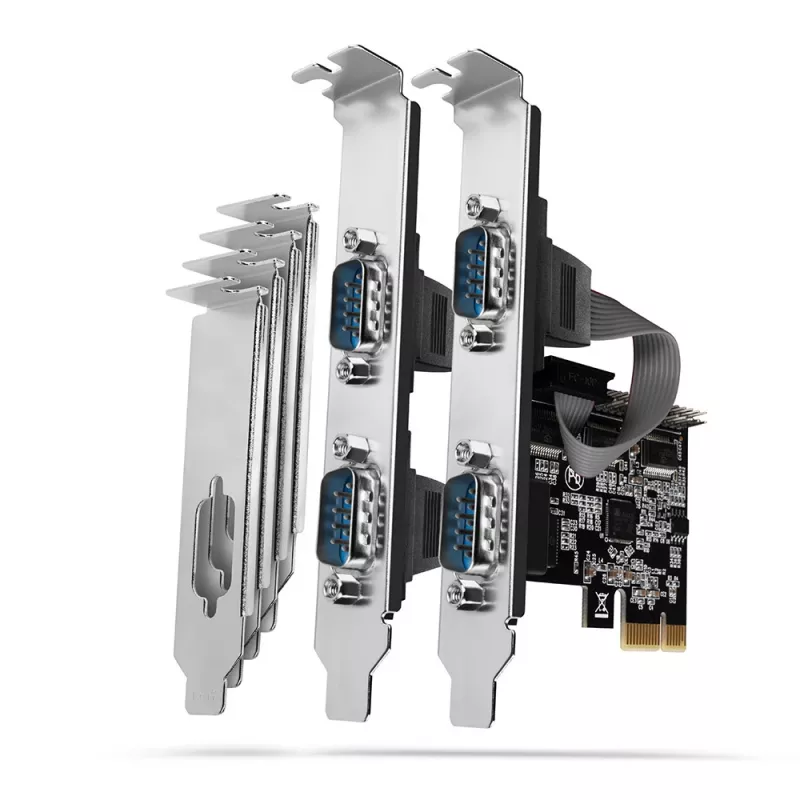

AXAGON PCEA-S4N PCI-Express kortelė prideda keturis RS-232 nuosekliuosius prievadus su DB-9 jungtimis prie stacionaraus kompiuterio. Naudojamas ASIX AX99100 lustų rinkinys ir PCI-Express x1 sąsaja (PCIe 2.0, 5 Gbit/s), suderinama su x1/x4/x8/x16 lizdais, taip pat komplektuojami standartiniai ir žemo profilio laikikliai, kad būtų galima montuoti įvairiuose kompiuterių korpusuose.

Privalumai

Valdiklis užtikrina patikimą nuoseklųjį ryšį dėl patikrinto ASIX lustų rinkinio suderinamumo, 256 baitų FIFO buferių vienam prievadui ir 16C550 serijos UART palaikymo. Užtikrinamas stabilus duomenų srautas iki 250 kBd, platus OS suderinamumas, įskaitant modernias 32 ir 64 bitų Windows bei Windows Server versijas, ir išsami prievadų ESD apsauga. Lankstūs laikiklių variantai leidžia montuoti standartinėse ir žemo profilio sistemose.

Tinka

• Pramoninių ir prekybos nuosekliųjų įrenginių (bankomatų, kasos aparatų, POS, brūkšninių kodų skaitytuvų) prijungimui
• Mašinų valdymo ir automatizavimo sąsajoms (CNC staklės, PLC)
• Senesniems nuosekliesiems periferiniams įrenginiams, pvz., modemams, PDA ir nuosekliesiems planšetiniams kompiuteriams
• Sistemų integratoriams ir aptarnavimo technikams, pridedantiems RS-232 prievadus prie kompiuterių

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCI-Express 2.0 x1 (suderinama su PCIe 1.0a/1.1/2.1/3.0), 5 Gbit/s per 1 liniją

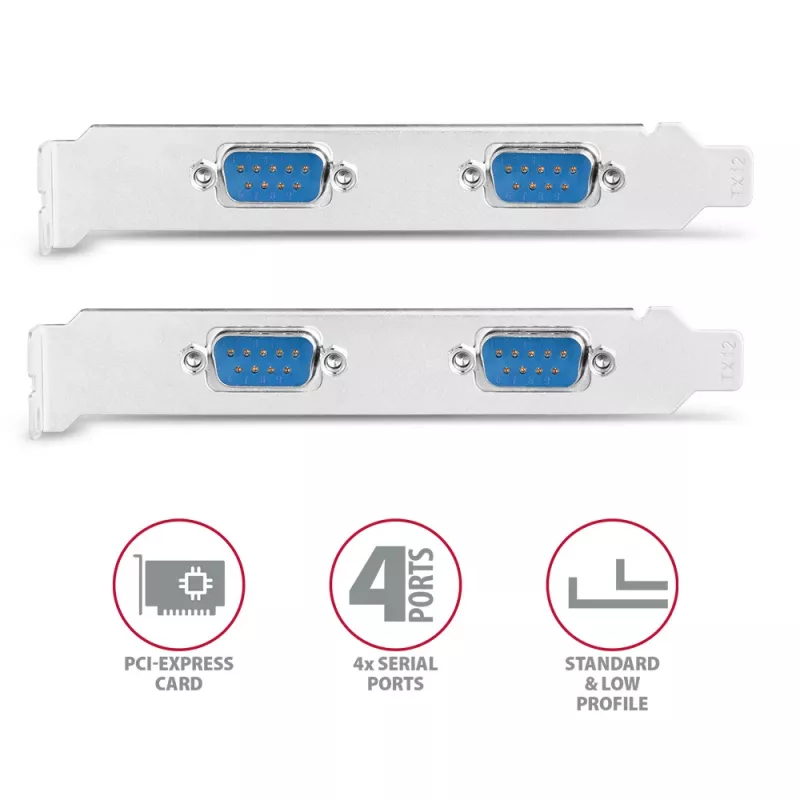

• Išvestis: 4× RS-232 nuoseklieji prievadai su DB9 kištukinėmis jungtimis (prievadai ant kortelės laikiklio ir ant atskiro kabeliu prijungto laikiklio)
• UART suderinamumas: 16C550 / Extended 16C550 / 16C950
• Maksimali garantuota perdavimo sparta: iki 250 kBd (priklauso nuo tvarkyklės)
• Siuntimo/gavimo FIFO: 256 baitai vienam prievadui
• Palaikomi signalai: TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
• Konfigūruojama: perdavimo sparta, žodžio ilgis (5–9 bitai), lyginumas (nėra, lyginis, nelyginis, mark, space), stabdymo bitai (1, 1.5, 2), srauto valdymas (Xon/Xoff, aparatinis, nėra)
• ESD apsauga: >±15 kV oro tarpas, ±8 kV kontaktas
• Lustų rinkinys: ASIX AX99100
• Palaikomos OS: Windows XP / Vista / 7 / 8 / 8.1 / 10 ir naujesnės; Windows Server 2003 / 2008 / 2012 / 2016 ir naujesnės (32/64 bitų)

Kaip naudoti

Įdiekite AXAGON PCEA-S4N į laisvą PCIe lizdą (x1/x4/x8/x16) stacionaraus kompiuterio pagrindinėje plokštėje. Prieš pritvirtindami kortelę, pasirinkite ir pritvirtinkite tinkamą laikiklį (standartinį ar žemo profilio). Prijunkite išorinius nuosekliuosius įrenginius prie DB-9 prievadų, esančių ant kortelės laikiklio arba ant atskiro kabeliu prijungto laikiklio. Jei reikia, įdiekite tvarkykles; kortelė palaiko Plug and Play funkciją, automatiškai priskiriančią IRQ ir I/O adresus palaikomose Windows versijose.

Rekomendacijos

Stabiliam nuosekliajam ryšiui naudokite kokybiškus DB-9 kabelius ir užtikrinkite, kad įrenginių perdavimo spartos ir srauto valdymo nustatymai atitiktų sukonfigūruotus pagrindinėje sistemoje. Montuodami elektriškai triukšmingoje ar pramoninėje aplinkoje, patikrinkite įžeminimą ir naudokite teikiamas ESD apsaugos funkcijas, kad sumažintumėte pažeidimo riziką.
