InLine PCI Multi I/O valdiklio kortelė 2 DB9 nuosekliesiems prievadams

Patikimas išplėtimas nuosekliajam ryšiui: Lengvai pridėkite dvi RS232 sąsajas prie savo stalinės sistemos, skirtos pramoninėms reikmėms, senai įrangai ir specialiems projektams.
Suderinama su pramonės standartais: Palaiko UART protokolus (16C450/550/552) ir užtikrina maksimalų lankstumą integruojant į esamas sistemas.
Didelis perdavimo greitis: Integruotas CH351Q mikroschemų rinkinys leidžia pasiekti stabilų duomenų perdavimo greitį iki 2 Mbps, kai abu prievadai naudojami vienu metu.
Universalus operacinių sistemų palaikymas: Suderinama su Microsoft Windows 98SE ir naujesnėmis versijomis, taip pat su moderniais Linux branduoliais nuo 2.4.x, kad būtų galima naudoti įvairiai.
Lengvas montavimas PCI sistemose: Dėl PCI V2.2 standarto kortelę galite greitai ir lengvai įdiegti beveik bet kurioje stalinėje sistemoje.

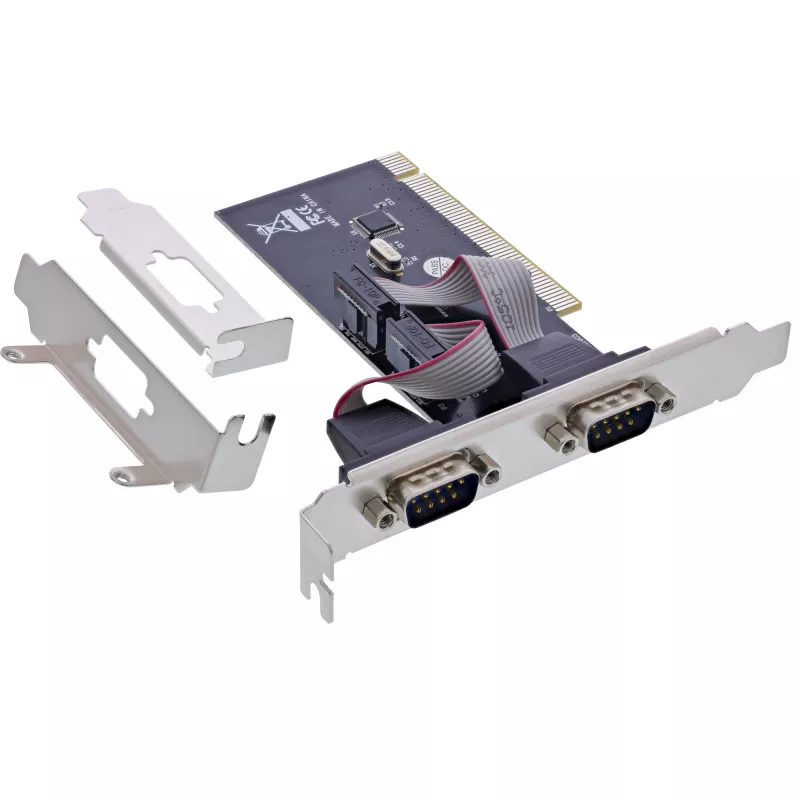

InLine® sąsajos kortelė, 2x 9 kontaktų nuoseklioji, PCI – Patikimas išplėtimas jūsų ryšio poreikiams

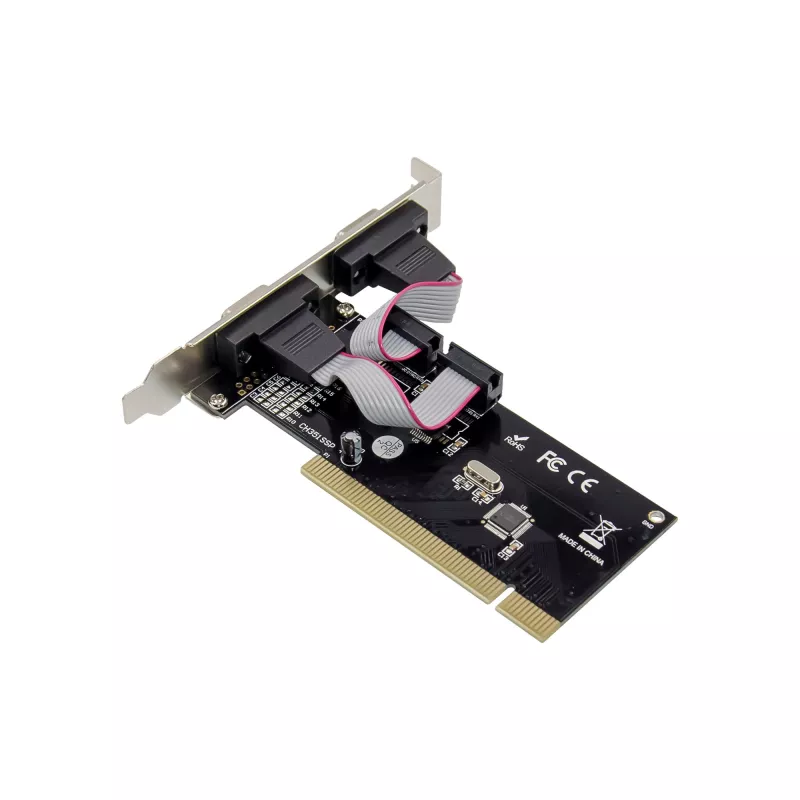

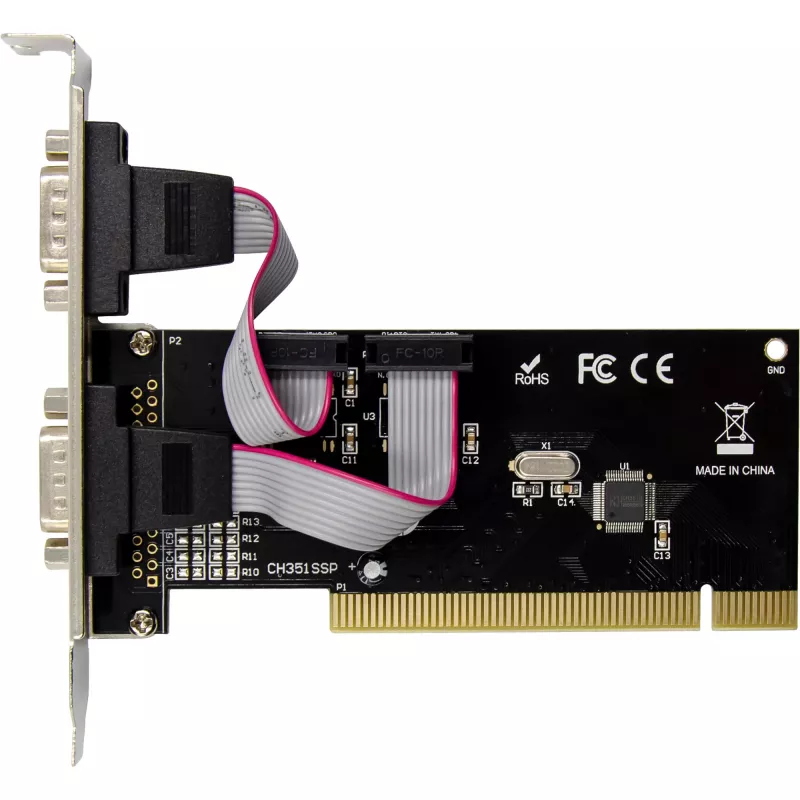

InLine® PCI sąsajos kortelė siūlo paprastą ir patikimą būdą išplėsti savo stalines sistemas dviem papildomomis RS232 nuosekliosiomis sąsajomis. Sukurta patikimo CH351Q mikroschemų rinkinio pagrindu, kortelė palaiko didelį perdavimo greitį iki 2 Mbps ir užtikrina stabilų duomenų ryšį – idealiai tinka pramoninėms valdymo sistemoms, senesnėms spausdinimo sistemoms, nuosekliesiems tinklams ir specializuotiems techninės įrangos projektams.

Mikroschemų rinkinys: WCH CH351Q
Magistralės sąsaja: PCI V2.2
UART suderinamumas: 16C450, 16C550, 16C552
FIFO: 16 baitų siuntimui ir priėmimui kiekvienam ryšiui
Maksimalus perdavimo greitis: iki 2 Mbps
Palaikomi režimai: SPP, PS/2, EPP, ECP (suderinamas su IEEE1284)
Palaikomi nuoseklieji formatai: 5-6-7-8 bitai
Stop bitai: 1 arba 2
Srauto valdymas: CTS/RTS aparatinis paspaudimas
Operacinės sistemos: Microsoft Windows 98SE arba naujesnė, Server 2003 arba naujesnė, Linux branduolys 2.4.x arba naujesnis
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% be kondensacijos

InLine PCI Multi I/O valdiklio kortelė 2 DB9 nuosekliesiems prievadams. Pagrindinė sąsaja: PCI, Išvesties sąsaja: Nuoseklioji, Pagrindinės sąsajos lytis: Vyriška. Kilmės šalis: Kinija. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 98SE, Windows Vista, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Palaikomos serverių operacinės sistemos: Windows Server 2003, Windows Server 2007, Windows Server 2008, Windows Server 2012, Windows Server.... Plotis: 125 mm, Gylis: 1.35 mm, Aukštis: 125 mm. Pakuotės plotis: 140 mm, Pakuotės gylis: 150 mm, Pakuotės aukštis: 30 mm

Kaip naudoti

Išjunkite kompiuterį, atidarykite korpusą ir įstatykite kortelę į laisvą standartinį PCI lizdą. Pritvirtinkite kortelę prie korpuso ir uždarykite korpusą. Paleiskite sistemą ir įdiekite tinkamas tvarkykles savo operacinei sistemai, jei jos nėra aptinkamos automatiškai. Prijunkite nuosekliuosius įrenginius prie DB9 prievadų naudodami standartinius nuosekliuosius kabelius ir sukonfigūruokite prievado parametrus (perdavimo sparta, lyginumas, duomenų bitai, stop bitai) operacinėje sistemoje ar programoje, kad jie atitiktų prijungtus įrenginius.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius ir tinkamą įžeminimą pramoninėje aplinkoje, kad sumažintumėte elektrinius trukdžius. Prieš diegdami gamyboje, patikrinkite tvarkyklių suderinamumą su jūsų konkrečia Windows ar Linux distribucija ir išbandykite ryšio nustatymus su tiksliniu įrenginiu.
