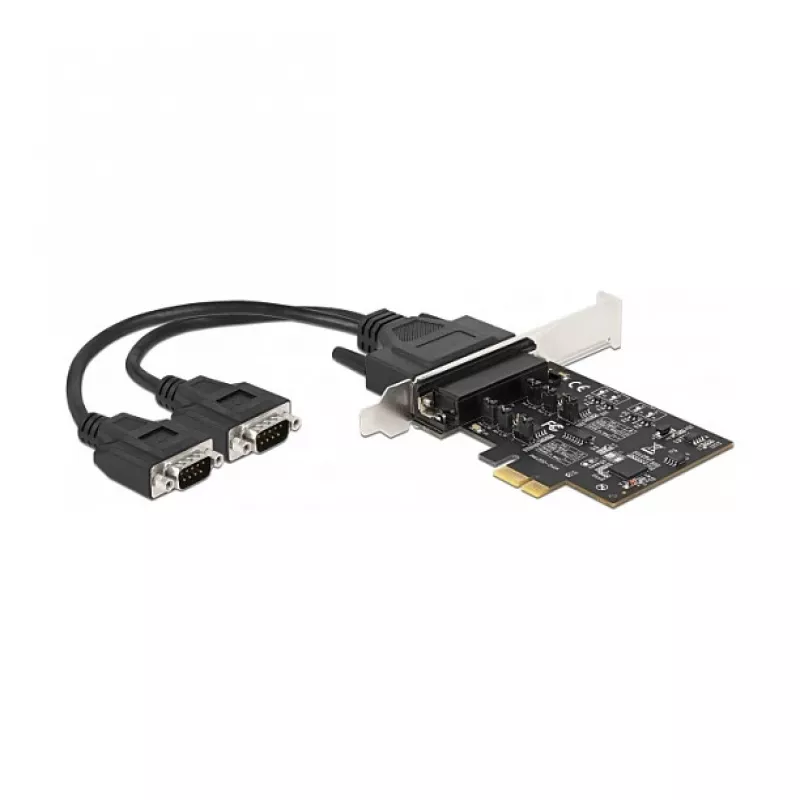

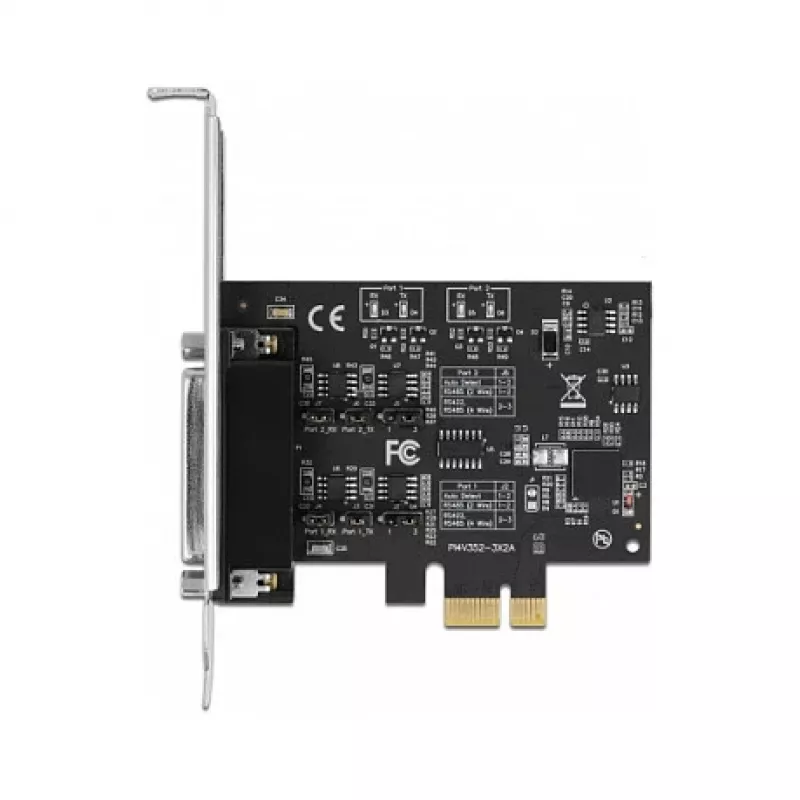

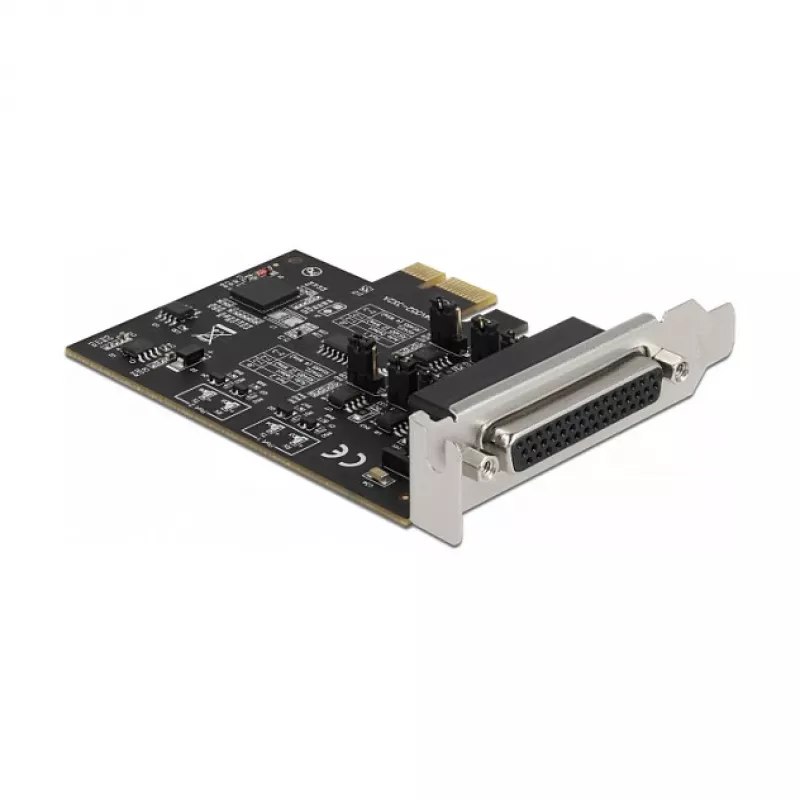

DeLOCK PCI Express x1 kortelė į 2 x nuoseklųjį RS-422/485

DeLOCK PCI Express x1 kortelė į 2 x nuoseklųjį RS-422/485 prideda du išorinius nuosekliuosius prievadus (RS-422/RS-485) prie kompiuterio. Ji palaiko PCIe 2.0 magistralės sąsają, 15 kV ESD apsaugą ir 256 B FIFO buferį. Kortelė tiekiama su standartiniu ir žemo profilio laikikliu, skirta montavimui stacionariose arba Mini-PC sistemose.

Privalumai

Adapteris palaiko tiek RS-422, tiek RS-485 protokolus su pasirenkamu 2 ir 4 laidų veikimu bei konfigūruojamais duomenų ir stabdymo bitais. Integruoti užbaigiantieji rezistoriai gali būti įjungti, kad sumažintų signalo atspindžius. Perjungikliais pasirenkami režimai apima automatinį aptikimą, RS-422, RS-485 4 laidų pilną dvipusį ryšį ir RS-485 2 laidų pusiau dvipusį ryšį. PCIe x1 sąsaja užtikrina suderinamumą su PCIe lizdais, o FIFO ir ESD apsauga pagerina ryšio patikimumą pramoninėje aplinkoje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite kortelę į laisvą PCIe x1 lizdą (arba suderinamą PCIe lizdą) pagrindiniame kompiuteryje ir pritvirtinkite tinkamą laikiklį korpusui. Prijunkite išorinius RS-422 arba RS-485 įrenginius prie gnybtų jungčių. Su konfigūruokite reikiamą režimą ir užbaigimą naudodami plokštėje esančius perjungiklius (pasirinkite automatinį aptikimą, RS-422, RS-485 4 laidų arba RS-485 2 laidų) ir nustatykite duomenų bitus bei stabdymo bitus pagal išorinio įrenginio specifikacijas.

Rekomendacijos

Siekiant patikimo nuosekliojo ryšio, ilgų perdavimo linijų galuose įjunkite užbaigiančiuosius rezistorius ir patikrinkite laidus, ar teisinga 2 ar 4 laidų konfigūracija. Naudokite ekranuotus kabelius ir tinkamą įžeminimą elektriškai triukšmingoje ar pramoninėje aplinkoje. Patikrinkite įrenginių vadovus, ar sutampa duomenų ir stabdymo bitų nustatymai.
