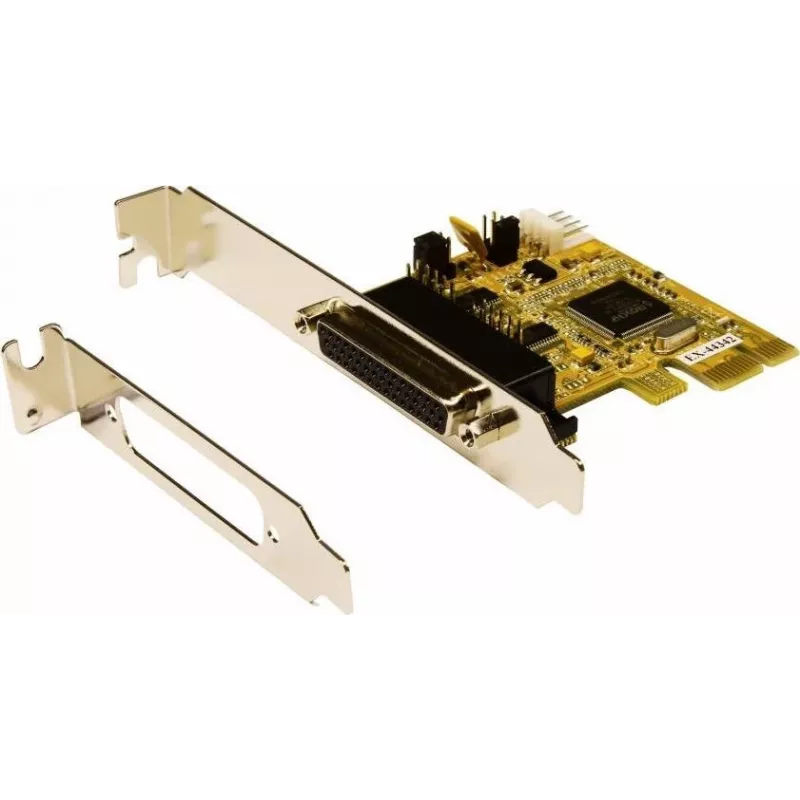

Sąsajos kortelė EXSYS EX-44342 vidinė, nuoseklioji

Vidinė nuoseklioji sąsajos kortelė EXSYS EX-44342 suteikia du didelio našumo RS-232 nuosekliuosius prievadus, naudojant 16C550 tipo UART, ir jungiasi prie pagrindinės sistemos per PCI-Express (PCIe) lizdą. Sukurta asmeniniams kompiuteriams, ploniesiems klientams ir serveriams, kompaktiška kortelė (66 mm × 65 mm) užtikrina patikimą COM prievadų išplėtimą ir palaiko standartinius nuosekliuosius nustatymus, įskaitant 5/6/7/8 duomenų bitus ir 1/1,5/2 stabdymo bitus. Kortelė yra suderinama su PCI-Express Plug-and-Play ir nereikia rankinės IRQ ar I/O adresų konfigūracijos. Be to, ji tiekia +5V ir +12V per kištukinės jungties 9 kontaktą, skirtą POS sistemos maitinimui.

Privalumai

EX-44342 siūlo momentinį COM prievadų išplėtimą per PCIe su automatiniu Plug-and-Play aptikimu, du nepriklausomus RS-232 prievadus su 16C550 suderinamais UART plačiam senesnių įrenginių suderinamumui ir kompaktišką formos faktorių, tinkamą standartiniams ir mažiems korpusams, kai naudojamas su pridedamu žemo profilio laikikliu. 9 kontakto maitinimo išvestis palaiko POS periferinius įrenginius be atskiro maitinimo laidų.

Tinka

• Senesnių nuosekliųjų įrenginių, tokių kaip brūkšninių kodų skaitytuvai, kvitų spausdintuvai ir modemai, prijungimui
• POS sistemoms, kurioms reikalingi nuoseklieji prievadai su 9 kontakto maitinimu
• Pramoniniams arba įterptiesiems asmeniniams kompiuteriams, ploniesiems klientams ir serveriams, kuriems reikia papildomų COM prievadų

Pagrindinės specifikacijos

• Modelis: EXSYS EX-44342
• Sąsaja: PCI-Express (PCIe) pagrindinė sąsaja
• Prievadai: 2 × RS-232 nuoseklieji prievadai (suderinami su 16C550 tipo UART)
• Nuoseklieji nustatymai: duomenų bitai 5/6/7/8; stabdymo bitai 1/1,5/2
• Maitinimas jungtyje: +5V ir +12V prieinami per 9 kontaktą (POS palaikymas)
• Formos faktorius: vidinė kortelė, matmenys 66 mm (P) × 65 mm (G)
• Plug-and-Play: suderinama su PCI-Express Plug-and-Play

Kaip naudoti

Įdiekite EX-44342 į laisvą PCIe lizdą pagrindinėje plokštėje, pritvirtinkite laikiklį ir prijunkite nuosekliuosius įrenginius prie kištukinių RS-232 jungčių. Operacinė sistema turėtų automatiškai aptikti kortelę per PCIe Plug-and-Play; jei reikia jūsų OS, įdiekite tvarkykles. Jei naudojate POS periferinius įrenginius, kurie ima maitinimą iš 9 kontakto, patvirtinkite, kad prijungtas įrenginys priima maitinimą tuo kontaktu ir neviršija tiekiamos įtampos.

Rekomendacijos

Naudokite pridedamą žemo profilio laikiklį mažiems kompiuterių korpusams ir patikrinkite tvarkyklių suderinamumą su savo operacine sistema. Įrenginiams, kuriems reikalingas RS-232 su maitinimu, prieš jungdami prie 9 kontakto patvirtinkite maitinimo reikalavimus, kad išvengtumėte žalos.
