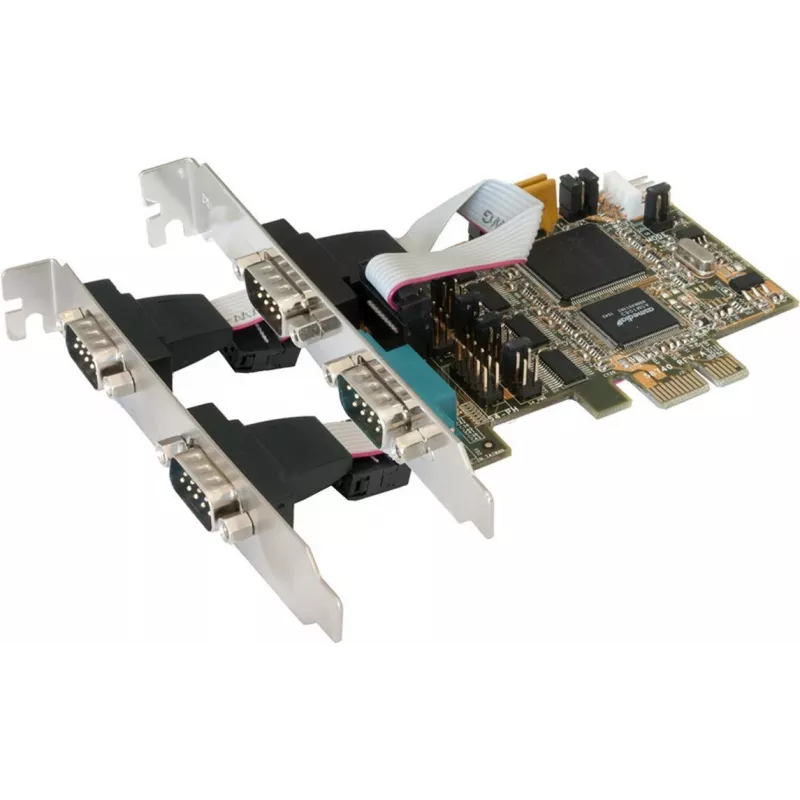

Vidinė nuosekliojo prievado plokštė EXSYS EX-44064

EXSYS EX-44064 vidinė nuosekliojo prievado plokštė yra PCIe įvesties/išvesties adapteris, suteikiantis keturis RS-232 nuosekliuosius prievadus, pagrįstus 16C1050-suderinamu UART. Sukurta montuoti staliniuose kompiuteriuose, plonuosiuose klientuose ar serveriuose, plokštė išplečia turimus COM prievadus per PCI-Express lizdą ir palaiko automatinį „kištuk ir naudok“ konfigūravimą be rankinio IRQ ar įvesties/išvesties adresų nustatymo. Jungtis tiekia +5 V ir +12 V ant 9 kaiščio, kad palaikytų POS įrenginius, kuriems reikia maitinimo per nuoseklųjį ryšį.

Privalumai

EX-44064 siūlo patikimą senesnių nuosekliųjų įrenginių ryšį su didelio našumo 16C1050 tipo UART suderinamumu, užtikrinant stabilią duomenų perdavimą ir platų įrenginių palaikymą. Jo PCIe sąsaja su pagrindine sistema užtikrina paprastą montavimą su automatiniu konfigūravimu, pašalinant IRQ ir įvesties/išvesties konfliktus. Plokštė yra CE ir FCC sertifikuota, o mažas formos faktorius (87,4 mm × 66,7 mm) daro ją tinkamą įvairioms sistemų korpusams.

Tinka

• Prijungti senesnius RS-232 įrenginius, tokius kaip brūkšninių kodų skaitytuvai ir kvitų spausdintuvai
• Išplėsti COM prievadus pramoniniuose kompiuteriuose, plonuosiuose klientuose ir serveriuose
• Pardavimo vietų (POS) sistemos, kurioms reikia +5 V/+12 V ant 9 kaiščio

Pagrindinės specifikacijos

• Modelis: EXSYS EX-44064
• Sąsaja: PCI Express (PCIe)
• Prievadai: 4 × RS-232 (16C1050 tipo UART suderinamas)
• Palaikomi nuoseklieji nustatymai: duomenų bitai 5/6/7/8; stabdymo bitai 1/1,5/2
• Maitinimas ant 9 kaiščio: +5 V ir +12 V (maitinimas per nuoseklųjį prievadą, skirtas POS)
• Sertifikatai: CE, FCC
• Matmenys: 87,4 mm (P) × 66,7 mm (G)
• Svoris: 0,6 kg

Kaip naudoti

Įdiekite EX-44064 į laisvą PCIe lizdą išjungtoje sistemoje, pritvirtinkite plokštę prie korpuso ir paleiskite kompiuterį. Plokštė yra suderinama su „kištuk ir naudok“; operacinė sistema turėtų aptikti ir automatiškai sukonfigūruoti nuosekliuosius prievadus. Prijunkite RS-232 įrenginius prie plokštės nuosekliųjų prievadų naudodami tinkamus DB9 kabelius; įsitikinkite, kad POS išoriniai įrenginiai, kuriems reikia maitinimo per 9 kaištį, yra suderinami su +5 V/+12 V ant to kaiščio.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius patikimam ryšiui elektriškai triukšmingoje aplinkoje ir patikrinkite įrenginio įtampos reikalavimus prieš naudojant 9 kaiščio maitinimo funkciją, kad išvengtumėte prijungtų išorinių įrenginių sugadinimo.
