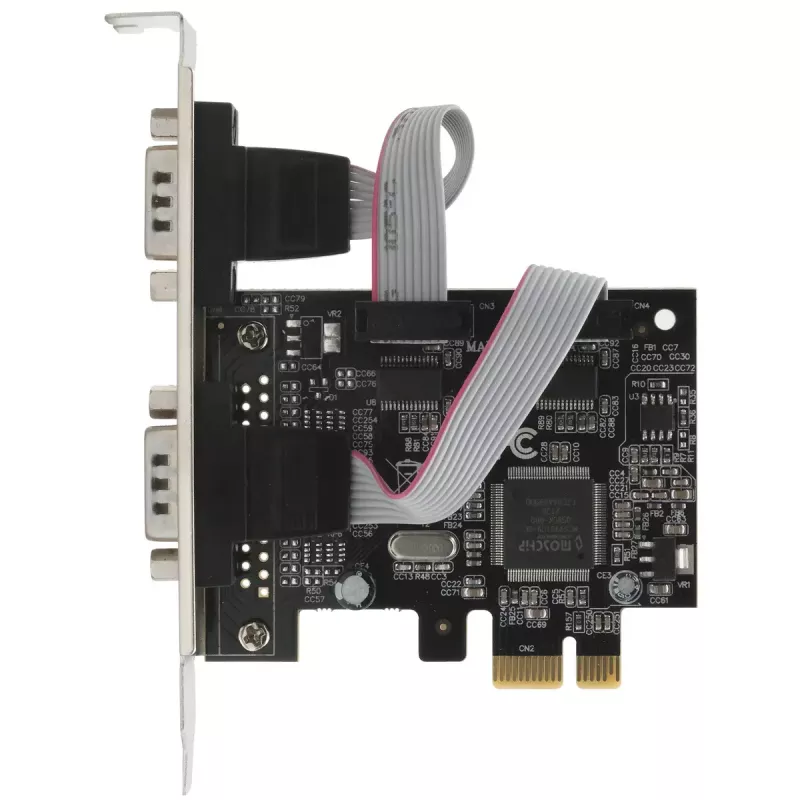

Vidinė nuoseklioji sąsajos plokštė EXSYS EX-46012 PCIe kištukas ASIX MCS9901CV-CC

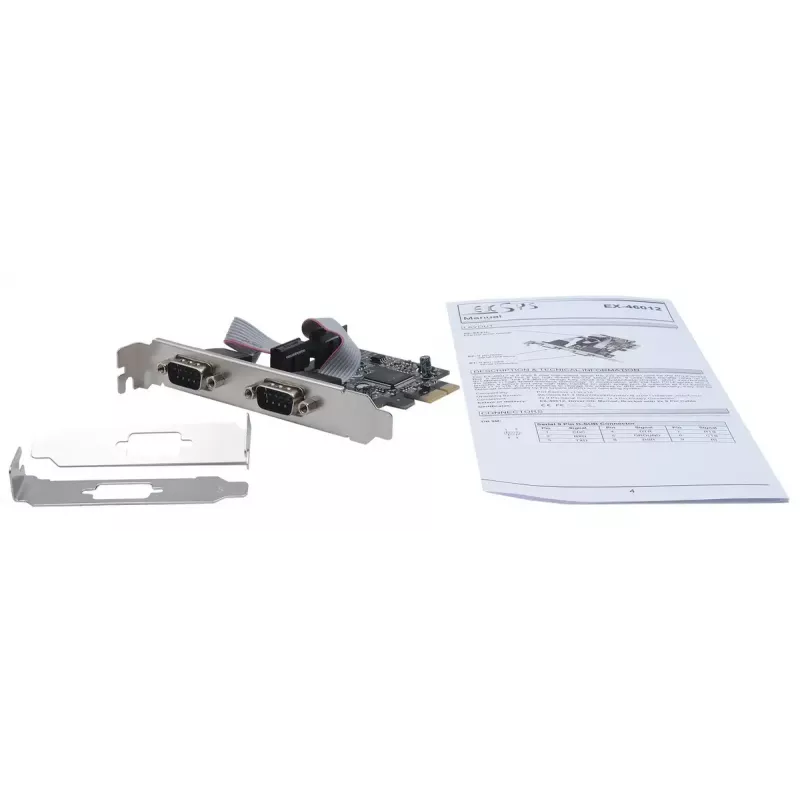

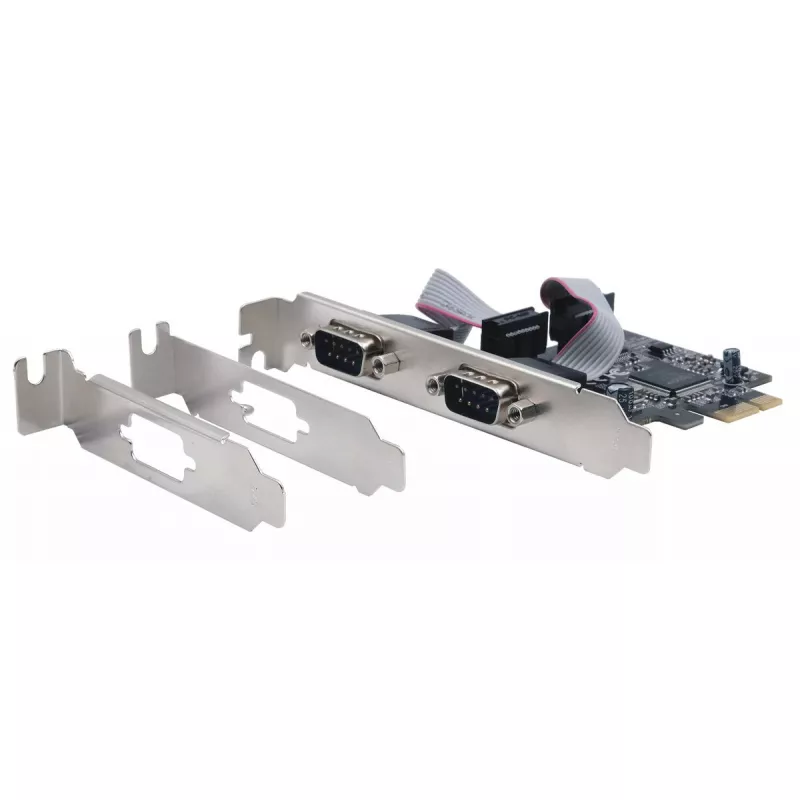

EXSYS EX-46012 PCIe vidinė nuoseklioji sąsajos plokštė suteikia du RS-232 nuosekliuosius prievadus, valdomus didelio našumo 16C550 suderinamų UART. Sukurta montuoti asmeniniuose kompiuteriuose, mažose darbo stotyse ar serveriuose, plokštė naudoja PCIe magistralės sąsają ir ASIX MCS9901CV-CC mikroschemų rinkinį. Kartu su adapteriu pateikiami du žemo profilio laikikliai, skirti kompaktiškiems kompiuterių korpusams, o jam reikalingas 3,3 V maitinimo šaltinis; kompaktiški matmenys (62 mm × 77,5 mm) tinka ribotos erdvės sistemoms.

Privalumai

EX-46012 prideda du patikimus RS-232 prievadus per PCIe lizdą, užtikrindamas suderinamumą su senesniais nuosekliaisiais įrenginiais ir sistemomis, kurioms reikalingas UART pagrįstas ryšys. Integruotas ASIX MCS9901CV-CC mikroschemų rinkinys ir 16C550 tipo UART užtikrina pastovų nuoseklųjį veikimą, o pridedami žemo profilio laikikliai leidžia lanksčiai montuoti standartiniuose ir mažo formato korpusuose. Vidinė adapterio konstrukcija ir pilka apdaila lengvai dera įvairioje techninės įrangos aplinkoje.

Tinka

• Pramoninių ar senesnių nuosekliųjų įrenginių (modemų, brūkšninių kodų skaitytuvų, PLC) prijungimui
• Nuosekliųjų prievadų išplėtimui staliniuose kompiuteriuose, serveriuose ar mažose darbo stotyse
• Įterptinėms sistemoms ar programoms, reikalaujančioms patikimo UART pagrįsto ryšio

Pagrindinės specifikacijos

• Magistralės sąsaja: PCIe
• Mikroschemų rinkinys: ASIX MCS9901CV-CC
• UART: suderinamas su 16C550, 2 × RS-232 prievadai
• Maitinimo šaltinio įvestis: 3,3 V
• Matmenys: 62 mm (P) × 77,5 mm (G)
• Vidinis: Taip
• Spalva: Pilka
• Svoris: 0,13 kg
• MPN: EX-46012
• EAN: 4718359460128

Kaip naudoti

Įdiekite EX-46012 į laisvą PCIe lizdą pagrindinėje sistemoje, pritvirtinkite plokštę naudodami tinkamą laikiklį (standartinį ar žemo profilio, priklausomai nuo korpuso) ir, jei reikia, prijunkite vidinį maitinimą. Po fizinio įdiegimo įjunkite sistemą ir įdiekite arba patikrinkite tinkamas ASIX MCS9901CV-CC mikroschemų rinkinio tvarkykles, kad operacinė sistema atpažintų du RS-232 nuosekliuosius prievadus. Pagal poreikį sukonfigūruokite nuosekliojo prievado parametrus (spartą, lyginumo bitą, duomenų bitus, stabdymo bitus) savo programos ar OS nuosekliojo ryšio nustatymuose.

Rekomendacijos

Mažo formato korpusams naudokite pridedamus žemo profilio laikiklius ir įsitikinkite, kad pagrindinė sistema užtikrina stabilų 3,3 V maitinimą. Kad veiktų patikimai su pramonine įranga, naudokite kokybiškus ekranuotus nuosekliuosius kabelius ir patikrinkite įžeminimą. Prieš diegdami patvirtinkite tvarkyklės suderinamumą su savo operacine sistema.
