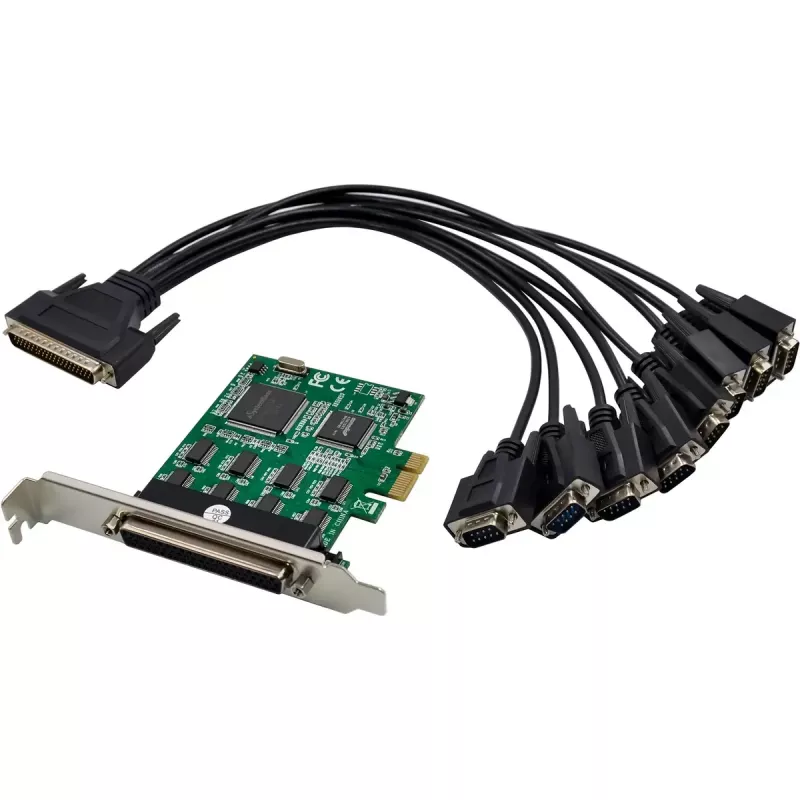

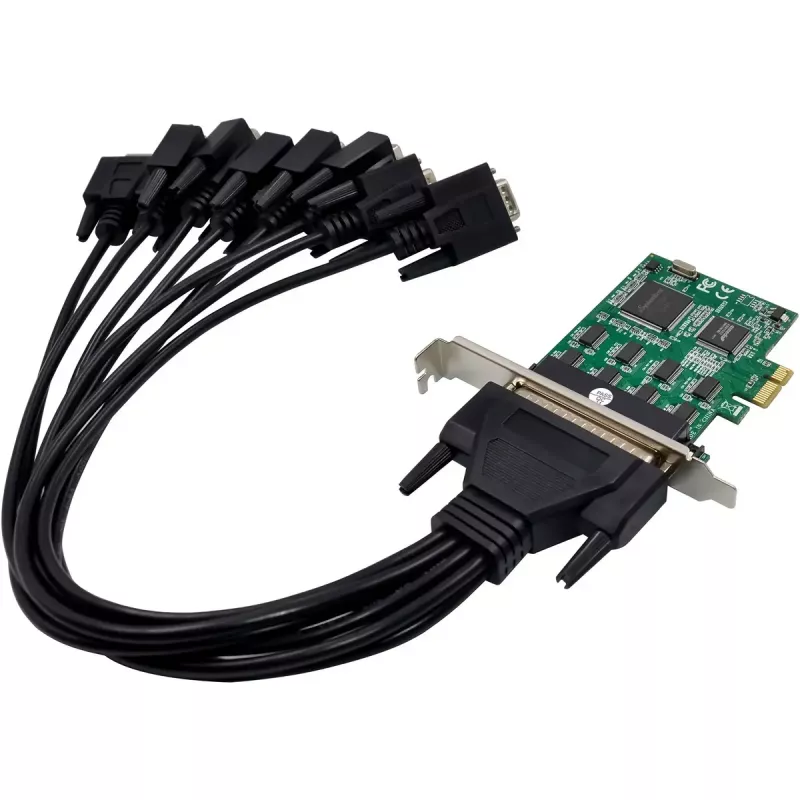

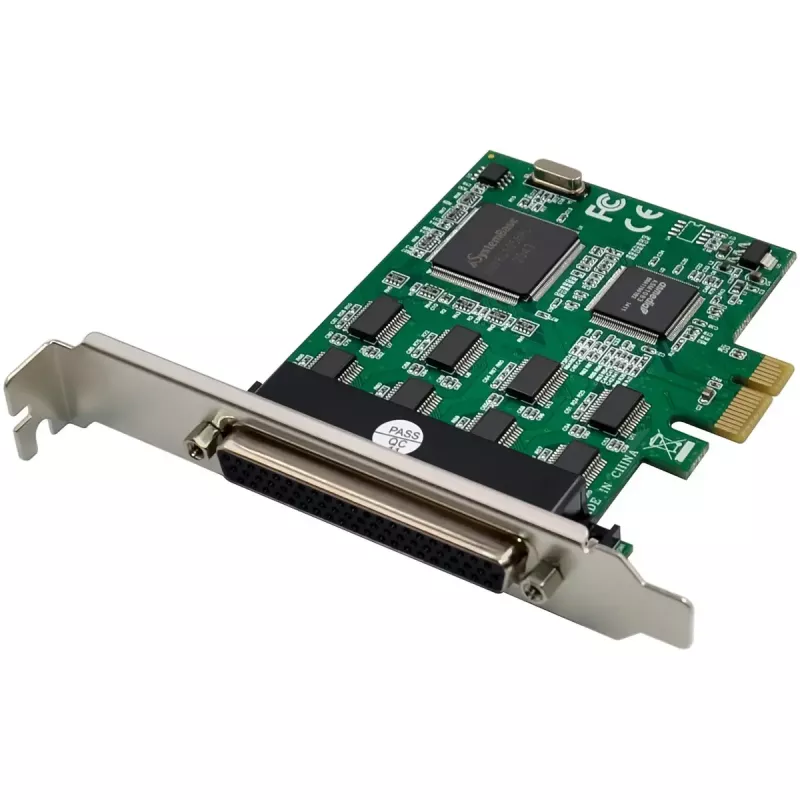

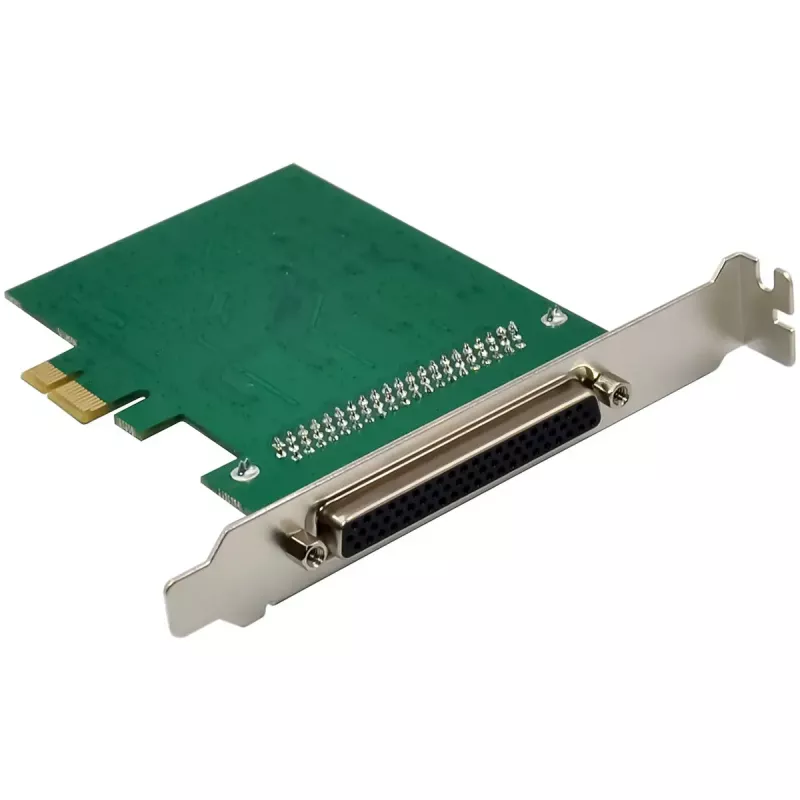

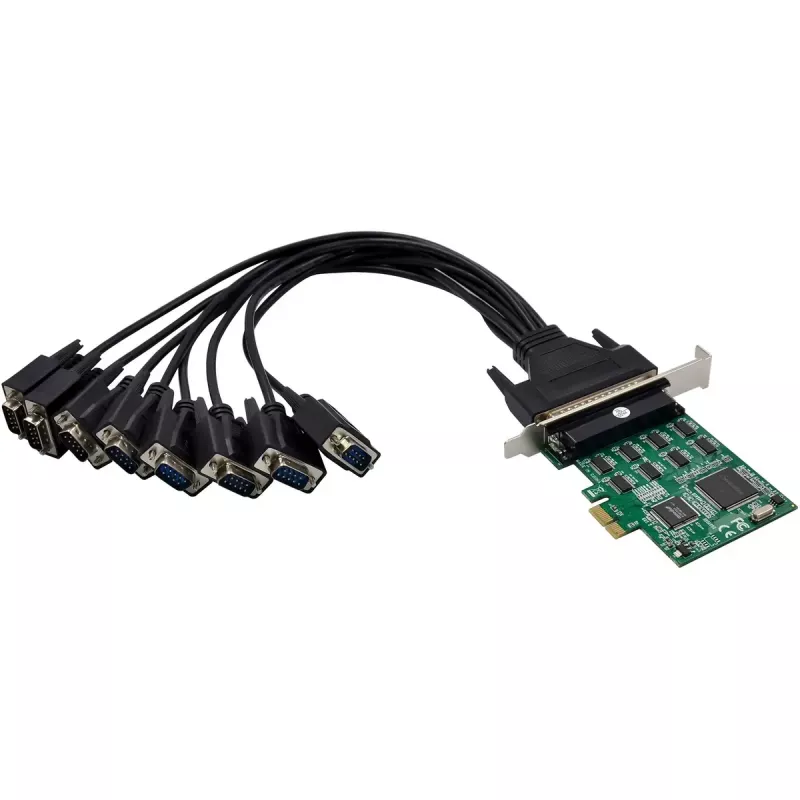

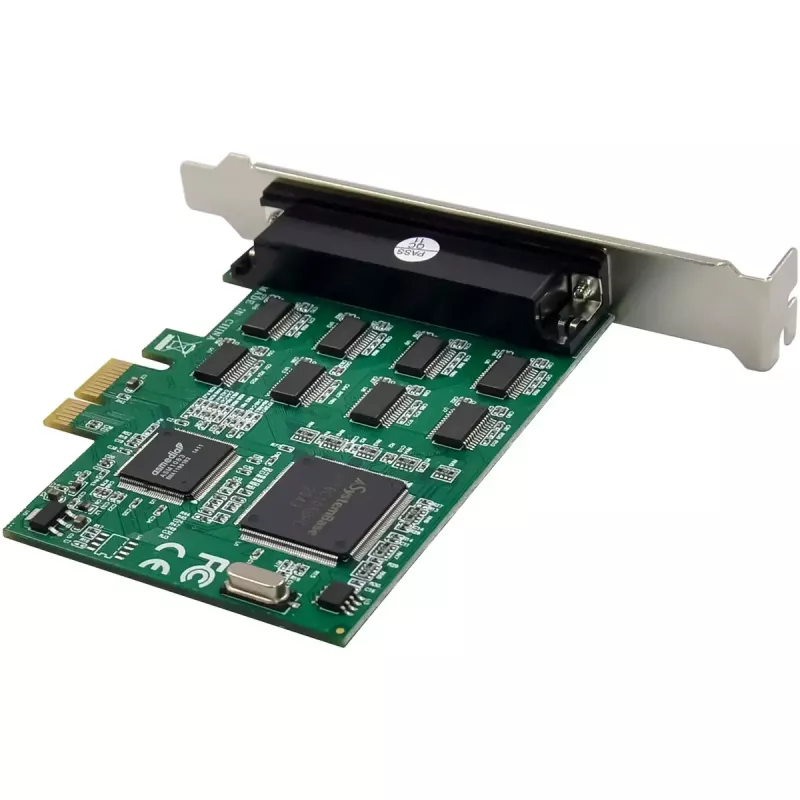

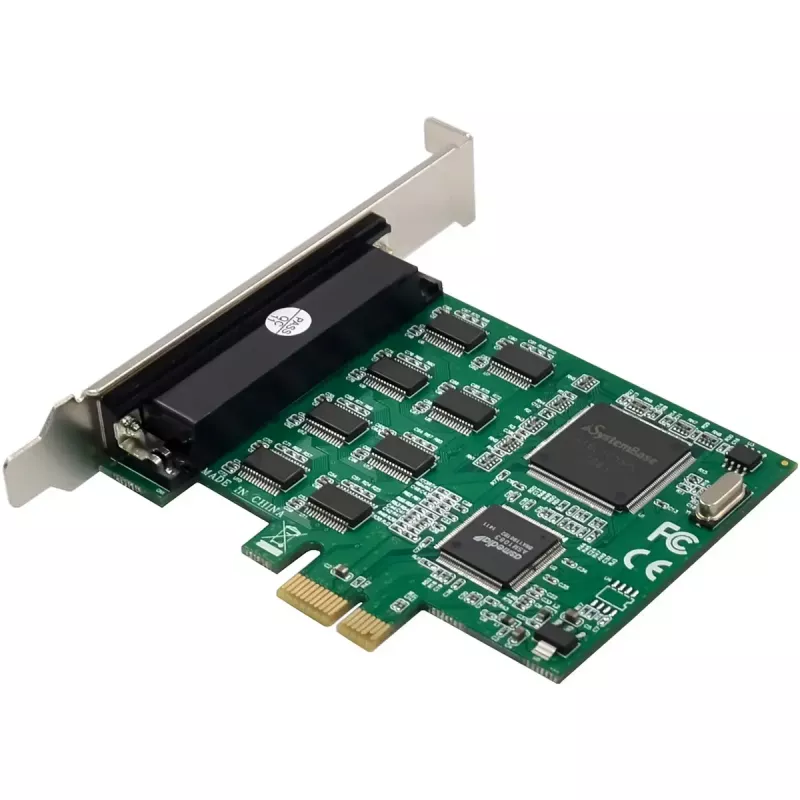

InLine 76660Z 8 prievadų RS-232 PCIe nuoseklioji kortelė

Išplėstinis nuosekliųjų įrenginių prijungimas:Aštuoni nepriklausomi RS-232 prievadai leidžia lygiagrečiai valdyti įvairius galinius įrenginius su D-Sub 9 jungtimis.
Patikimas duomenų perdavimas:Kiekvienas prievadas turi 256 baitų FIFO siuntimo ir priėmimo buferius, užtikrinančius stabilų ryšį net esant didelei apkrovai.
Universalus ir suderinamas:Palaiko daugybę operacinių sistemų nuo Windows 98 iki Windows Server 2008, taip pat Linux nuo branduolio 2.6.14.
Pramoninio lygio lankstumas:Aparatinės ir programinės įrangos srauto valdymas, IRQ pasidalijimas ir kelių kortelių veikimas leidžia naudoti sudėtingose sistemose.
Lengvas integravimas per PCIe x1:Moderni PCI Express 1.1 sąsaja suderinama su dabartinėmis kompiuterių architektūromis ir pramoninėmis sistemomis.

InLine® PCIe x1 8 prievadų RS-232 sąsajos kortelė yra idealus sprendimas plečiant sistemas su nuosekliosiomis sąsajomis. Turinti SB16C1058 valdiklį, ji siūlo aštuonis nepriklausomus D-Sub 9 prievadus, kad vienu metu būtų galima prijungti kelis įrenginius. Kiekvienas prievadas turi savo 256 baitų FIFO buferį siuntimui ir priėmimui, o tai užtikrina patikimą ryšį net esant dideliems duomenų kiekiams.
PCIe x1 jungtis atitinka PCI Express 1.1 standartą ir yra suderinama atgal ir į priekį su PCIe 2.0 ir naujesnėmis versijomis. Tai daro kortelę universaliai pritaikomą šiuolaikiniuose kompiuteriuose, pramoniniuose kompiuteriuose ir įterptinėse sistemose. Ji palaiko įvairius duomenų ir stabdymo bitų nustatymus, pariteto tikrinimą, aparatinės ir programinės įrangos srauto valdymą. Funkcijos, tokios kaip IRQ pasidalijimas ir kelių kortelių veikimas, daro kortelę ypač lanksčią sudėtingose IT aplinkose.
Dėl plataus tvarkyklių palaikymo Windows ir Linux sistemoms bei tvirto dizaino, kortelė tinka daugeliui profesionalių pritaikymų – nuo kasos sistemų ir pramoninio valdymo iki laboratorijų aplinkos. Ji yra paruošta naudoti iš karto ir tiekiama su tvarkyklių CD bei instrukcijomis.

PCIe standartas: PCIe v1.1 x1 linija (suderinama su PCIe 2.0 ir naujesnėmis)
Sąsajos: 8× RS-232, D-Sub 9 jungtis (kištukinė)

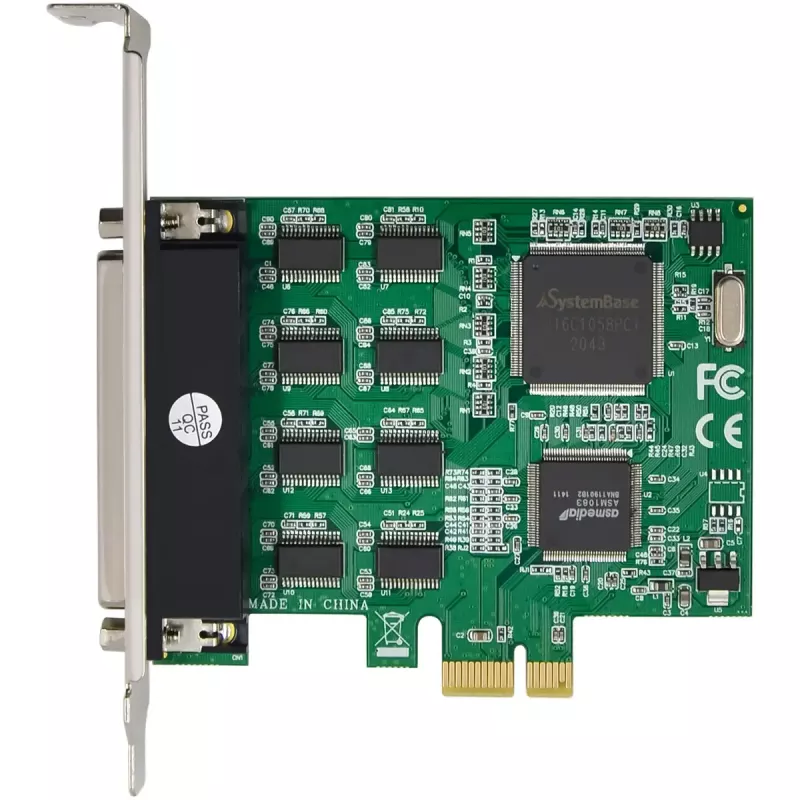

Lustų rinkinys: SB16C1058
Spartos: iki 230,4 kb/s (maksimalus perdavimo greitis vienam prievadui)
FIFO buferis: 256 baitai siuntimui / 256 baitai priėmimui vienam prievadui (stabilus perdavimas)
Duomenų bitai: 5, 6, 7 arba 8 bitai (naudotojo duomenų bitai vienam simboliui)
Stabdymo bitai: 1, 1,5 arba 2 (žymintys simbolio pabaigą)
Paritetas: Nėra, lyginis, nelyginis (klaidų aptikimas per kontrolinį bitą)
Srauto valdymas: Aparatinis (RTS/CTS) ir programinis (XON/XOFF)
IRQ pasidalijimas: palaikomas
Kelių kortelių veikimas: palaikomas
Darbinė temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Didžiausia drėgmė: 90%, nekondensuojanti
Windows 98 / ME / 2000 / XP / Server 2003 / Vista / 7 / Server 2008
Linux branduolys 2.6.14 arba naujesnis
1× InLine PCIe x1 8 prievadų RS-232 sąsajos kortelė (su įmontuotu lizdo laikikliu)
1× tvarkyklių CD
1× naudotojo vadovas vokiečių/anglų kalbomis

InLine 76660Z. Pagrindinė sąsaja: PCIe, Išvesties sąsaja: RS-232, Pagrindinės sąsajos lytis: Kištukinė. Kilmės šalis: Taivanas. Lustų rinkinys: SB16C1058, Spartos greitis: 230.4 Kbit/s, FIFO (First In, First Out): 256 B. Palaikomos Windows operacinės sistemos: Windows 2000, Windows 7, Windows 98, Windows ME, Windows Vista, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Palaikomos serverių operacinės sistemos: Windows Server 2003, Windows Server 2008. Plotis: 105 mm, Gylis: 105 mm, Aukštis: 19 mm

Kaip naudoti

Įdėkite kortelę į laisvą PCIe x1 lizdą (arba suderinamą lizdą) pagrindinėje sistemoje, pritvirtinkite lizdo laikiklį ir prijunkite nuosekliuosius įrenginius prie D-Sub 9 prievadų. Paleiskite sistemą ir įdiekite pateiktas tvarkykles arba tinkamas tvarkykles savo operacinei sistemai. Konfigūruokite nuosekliojo prievado parametrus (spartos greitį, duomenų bitus, stabdymo bitus, paritetą ir srauto valdymą) pagrindinėje programinėje įrangoje arba įrenginių tvarkytuvėje, kad atitiktų prijungtus įrenginius.

Rekomendacijos

Siekiant stabilaus ilgalaikio veikimo, užtikrinkite tinkamą aušinimą ir venkite kortelės eksponavimo temperatūroms, nepatenkančioms į nurodytą darbinės temperatūros diapazoną. Kur įmanoma, naudokite ekranuotus nuosekliuosius kabelius ir sukonfigūruokite aparatinį srauto valdymą didelio pralaidumo arba delsimui jautrioms programoms.
