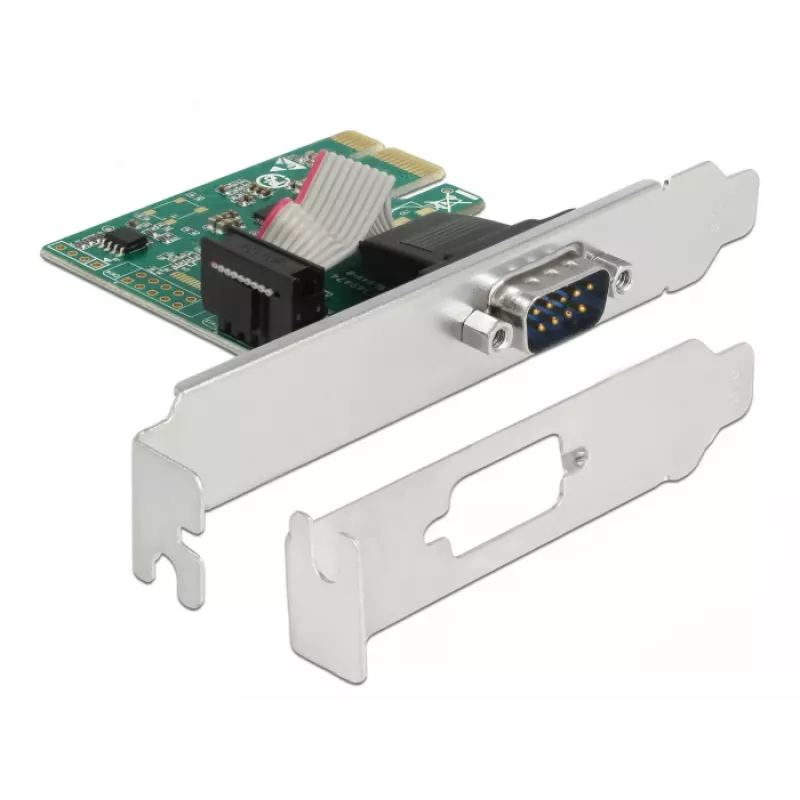

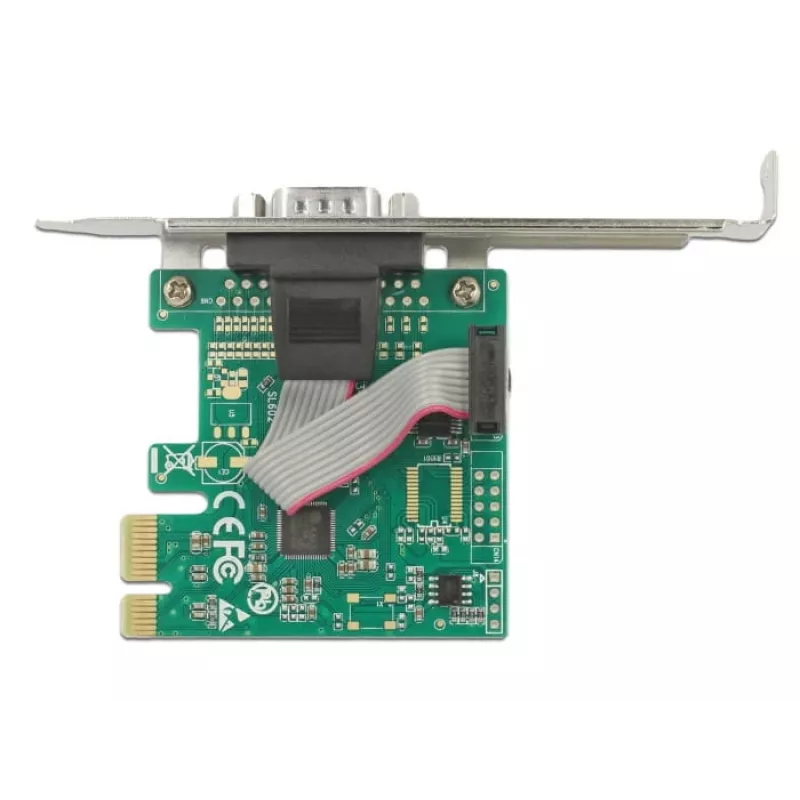

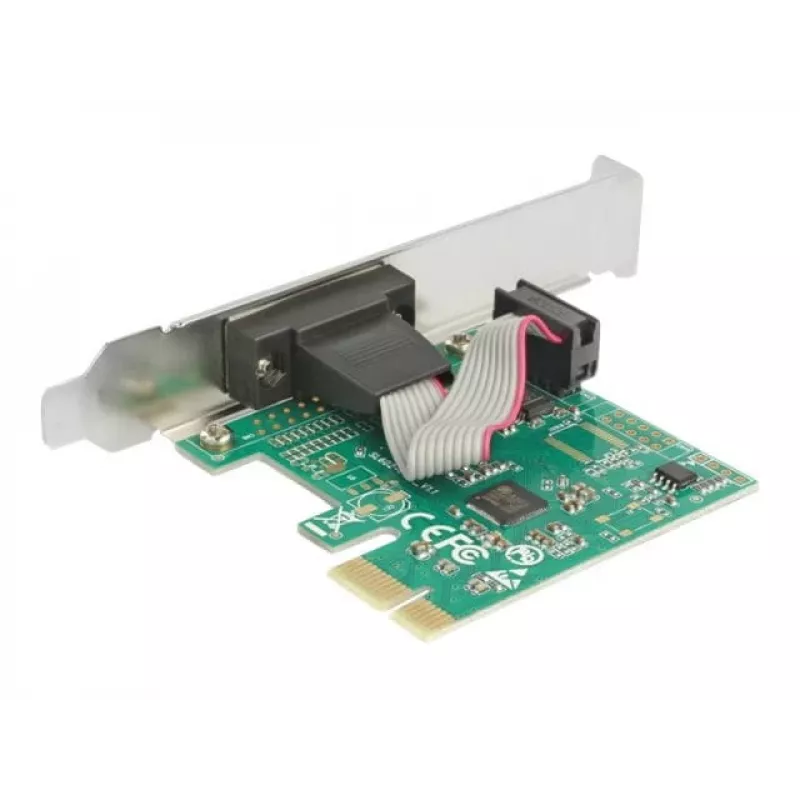

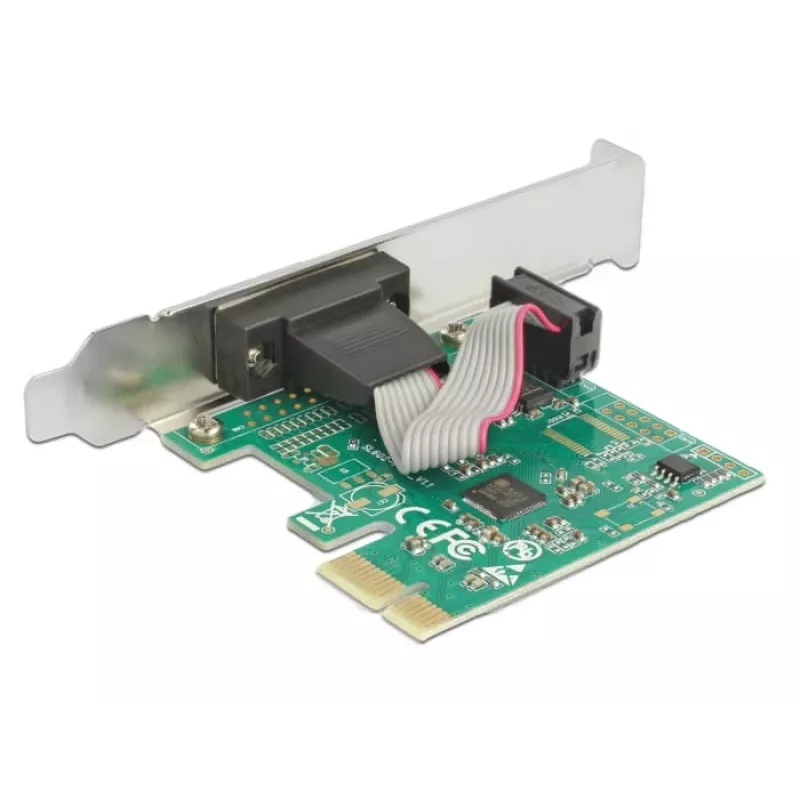

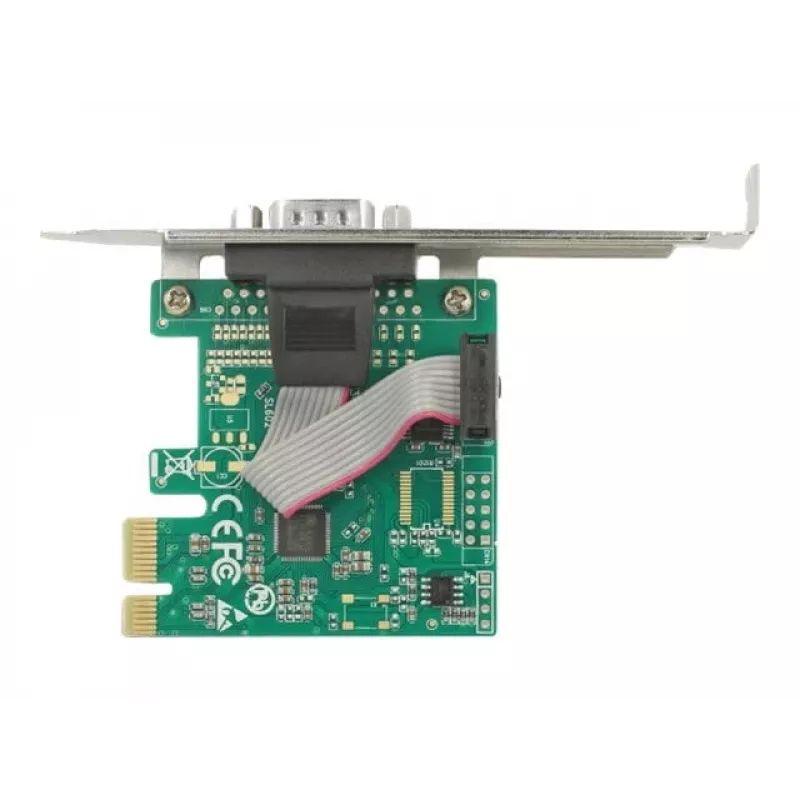

Vidinė RS-232 adapteris DeLOCK 89948

„DeLOCK 89948“ yra vidinis RS-232 adapteris, teikiantis vieną išorinį nuoseklųjį RS-232 prievadą per PCIe prieglobos sąsają. Su ASIX AX99100 mikroschemų rinkiniu ir 256 B FIFO buferiu, kortelė palaiko duomenų bitų ilgius nuo 5 iki 9 ir yra suderinama su „Windows 10“, „8.1“ ir „7“. Kompaktiški matmenys (60 × 64 × 16 mm) ir pridedamas žemo profilio laikiklis leidžia ją montuoti standartiniuose asmeniniuose kompiuteriuose ir „Mini-PC“ įrenginiuose.

Privalumai

Ši PCI Express kortelė siūlo patikimą vieną RS-232 prievadą su aparatinio lygio buferizacija (256 B FIFO), kad pagerintų duomenų tvarkymą ir sumažintų procesoriaus apkrovą. ASIX AX99100 mikroschemų rinkinys užtikrina platų suderinamumą ir stabilų nuoseklųjį ryšį. Vidinė adapterio PCIe konstrukcija ir pridedamas žemo profilio laikiklis suteikia lanksčias montavimo galimybes tiek pilno dydžio, tiek mažos formos sistemoms. Palaikomi įvairūs duomenų bitų ilgiai (5–9) leidžia naudoti su įvairiais senais ir pramoniniais įrenginiais.

Tinka

• Brūkšninių kodų skaitytuvams ir POS sistemoms prijungti
• Sąsajai su protokolų keitikliais ir pramoniniais valdikliais
• Infraraudonųjų spindulių moduliams ir daiktų interneto įrenginiams su RS-232 prijungti
• Pridėti nuoseklųjį prievadą prie „Mini-PC“ ir kompaktiškų darbo vietų

Pagrindinės specifikacijos

• Prieglobos sąsaja: PCIe
• Išvesties sąsaja: RS-232 (1 išorinis prievadas)
• Mikroschemų rinkinys: ASIX AX99100
• FIFO: 256 B
• Palaikomi duomenų bitai: nuo 5 iki 9
• Suderinamumas: „Windows 10“, „8.1“, „7“
• Matmenys (P × G × A): 60 × 64 × 16 mm
• Gaminio spalva: Žalia

Kaip naudoti

Įdiekite „DeLOCK 89948“ į laisvą PCIe lizdą pagrindinėje plokštėje, pritvirtindami pilno aukščio arba pridedamu žemo profilio laikikliu, atsižvelgiant į korpuso reikalavimus. Prijunkite išorinį RS-232 įrenginį prie kortelės nuosekliojo prievado naudodami suderinamą nuoseklųjį kabelį. Jei operacinė sistema automatiškai nepateikia tvarkyklių, įdiekite atitinkamas ASIX AX99100 mikroschemų rinkinio tvarkykles palaikomoje „Windows“ sistemoje. Po tvarkyklės diegimo patikrinkite nuosekliojo prievado nustatymus (perdavimo spartą, lyginumą, stabdymo bitus, duomenų bitus) savo operacinėje sistemoje ar programoje, kad jie atitiktų prijungtą įrenginį.

Rekomendacijos

Kad veikimas būtų stabilus, ilgesnėms atkarpoms naudokite ekranuotus nuosekliuosius kabelius ir nustatykite UART parametrus, atitinkančius prijungtą įrenginį. Įsitikinkite, kad sistema yra išjungta, kai montuojate kortelę, o jei kyla ryšio problemų, patikrinkite, ar gamintojas pateikia naujausias ASIX tvarkykles.
