Sąsajos plokštė DeLOCK 89641

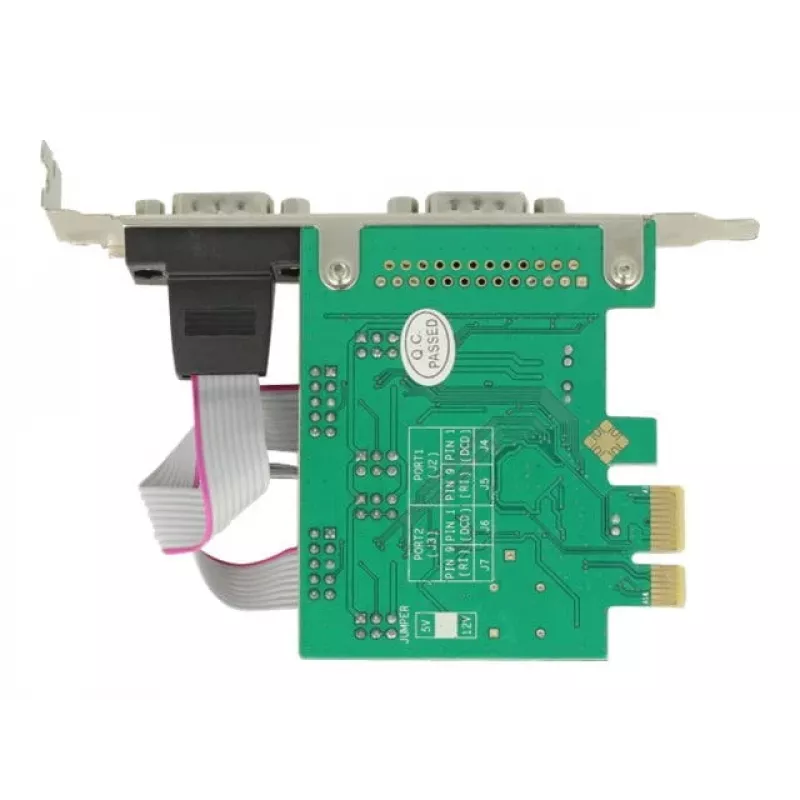

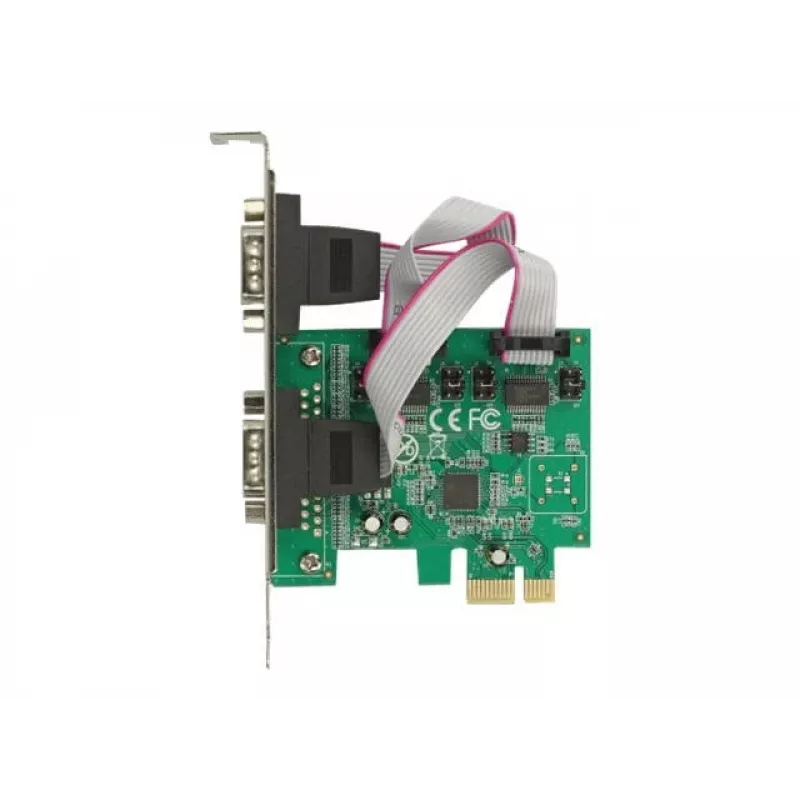

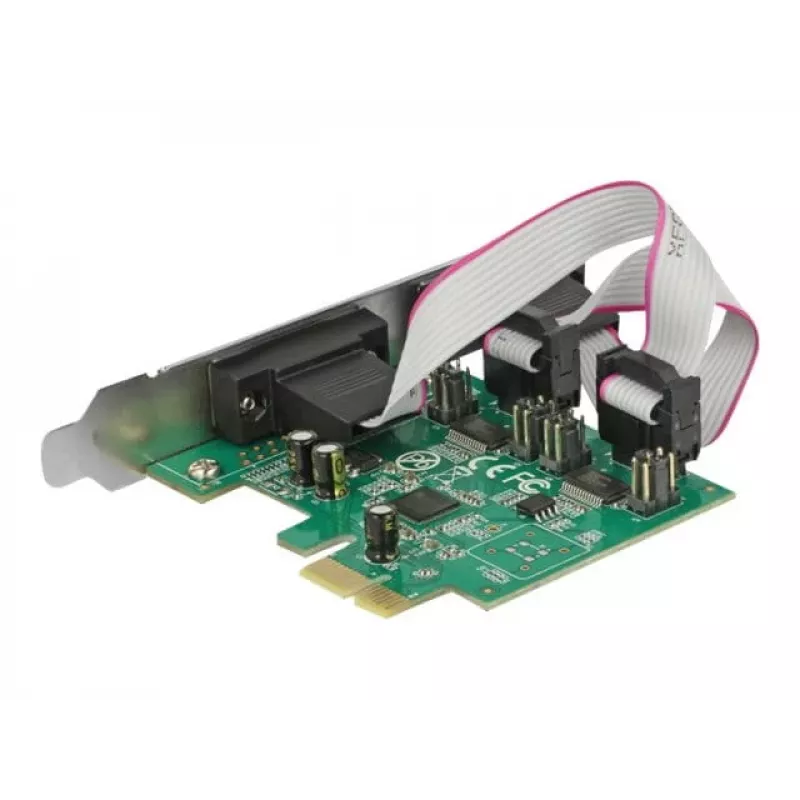

DeLOCK 89641 yra žemo profilio PCI Express (PCIe) vidinė sąsajos plokštė, pridedanti du išorinius RS-232 nuosekliuosius prievadus prie kompiuterio. Kompaktiški matmenys ir pridedami žemo profilio laikikliai leidžia montuoti standartinėse ir mažo faktoriaus sistemose, užtikrinant patikimą nuoseklųjį ryšį su įrenginiais, tokiais kaip skaitytuvai, POS sistemos, protokolų keitikliai ir įvairūs daiktų interneto ar infraraudonųjų spindulių įrenginiai. Plokštė palaiko standartinius nuosekliuosius nustatymus ir skirta naudoti ten, kur reikalingos senos ar pramoninės nuosekliosios jungtys.

Privalumai

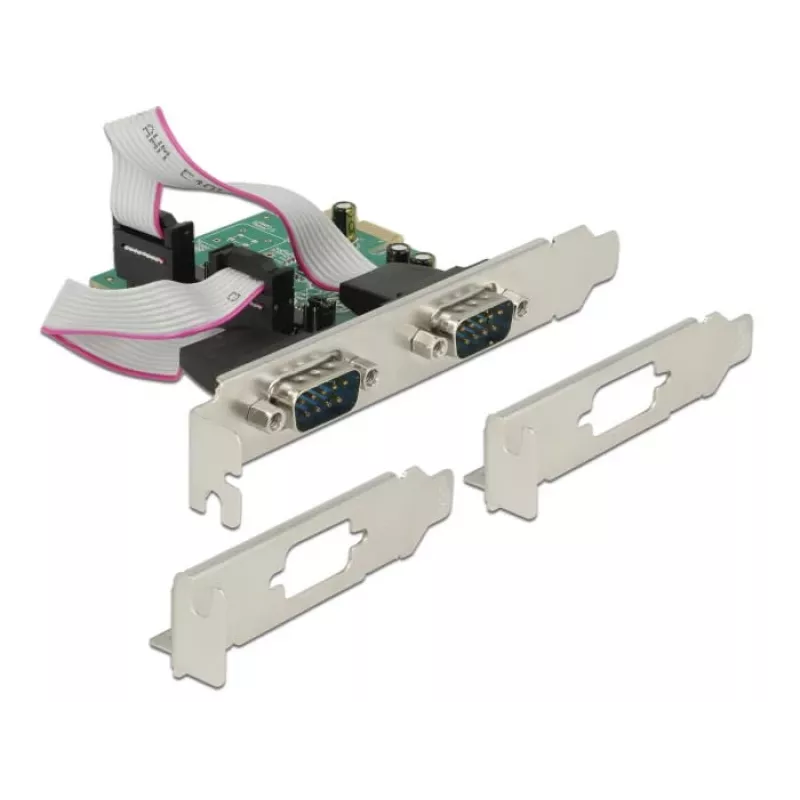

Plokštė suteikia du išorinius RS-232 prievadus viename PCIe lizde ir yra su žemo profilio laikikliais lanksčiam montavimui tiek pilno dydžio, tiek mini kompiuterių korpusuose. Ji palaiko įvairų duomenų bitų ilgį (5–9) ir stabdymo bitų parinktis (1, 1,5, 2), užtikrindama suderinamumą su daugeliu nuosekliųjų įrenginių ir protokolų. Jos mažas fizinis dydis ir vidinė PCIe sąsaja daro ją tinkamą sistemoms su ribota erdve, išlaikant patikimą laidinį nuoseklųjį ryšį.

Tinka

• Brūkšninių kodų skaitytuvų ir etikečių spausdintuvų prijungimui
• Pardavimo vietos (POS) sistemoms ir kasos aparatams
• Protokolų keitikliams ir pramoninei valdymo įrangai
• Daiktų interneto tinklų sietuvams ir infraraudonųjų spindulių įrenginiams, reikalaujantiems RS-232

Pagrindinės specifikacijos

• Modelis: DeLOCK 89641
• Pagrindinė sąsaja: PCIe (vidinė)
• Išvesties sąsaja: 2 × išoriniai RS-232 nuoseklieji prievadai
• Duomenų bitai: 5–9
• Stabdymo bitai: 1, 1,5, 2
• Gaminio spalva: žalia
• Matmenys: 63 mm (P) × 72 mm (G) × 10 mm (A)
• Formos faktorius: žemo profilio su pridedamais laikikliais

Kaip naudoti

Įdėkite plokštę į laisvą PCI Express lizdą kompiuteryje ir pritvirtinkite tinkamu laikikliu (standartiniu ar žemo profilio) pagal korpuso dydį. Prijunkite išorinius nuosekliuosius įrenginius prie RS-232 prievadų naudodami standartinius DB9 arba atitinkamus adapterius ar kabelius. Konfigūruokite nuosekliojo prievado parametrus (perdavimo spartą, duomenų bitus 5–9, lyginumą, stabdymo bitus 1/1,5/2) operacinėje sistemoje ar programoje, kad atitiktų prijungto įrenginio reikalavimus. Įdiekite visus pateiktus ar reikalingus tvarkykles pagal gamintojo instrukcijas, jei operacinė sistema nepalaiko savaime.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius ir tinkamą įžeminimą pramoninėje ar triukšmingoje aplinkoje, kad užtikrintumėte stabilų ryšį. Patikrinkite nuosekliuosius nustatymus ir išbandykite jungtis po įdiegimo, kad patvirtintumėte suderinamumą su prijungtais įrenginiais.
