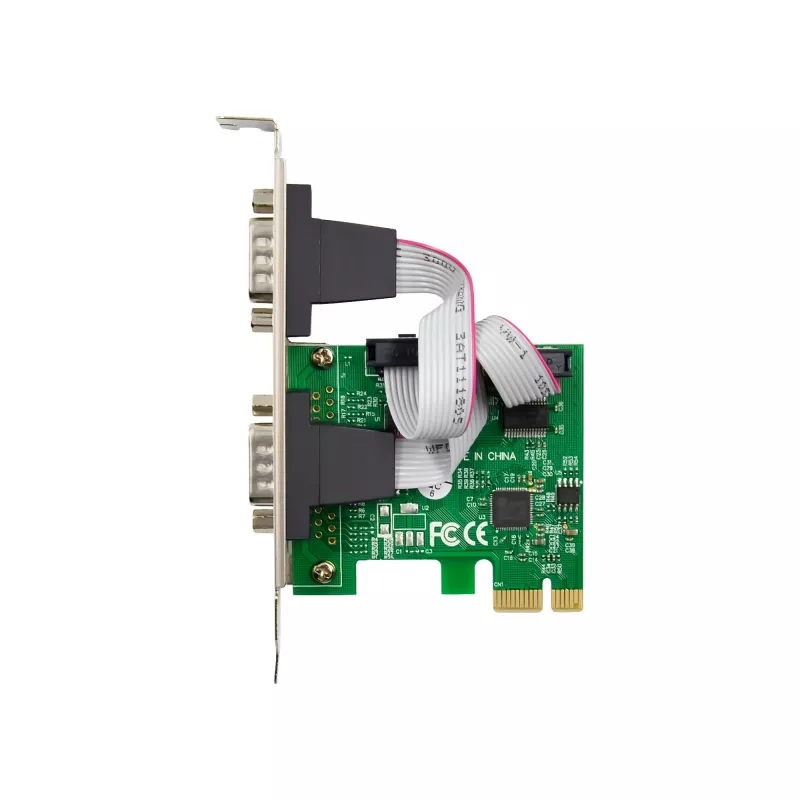

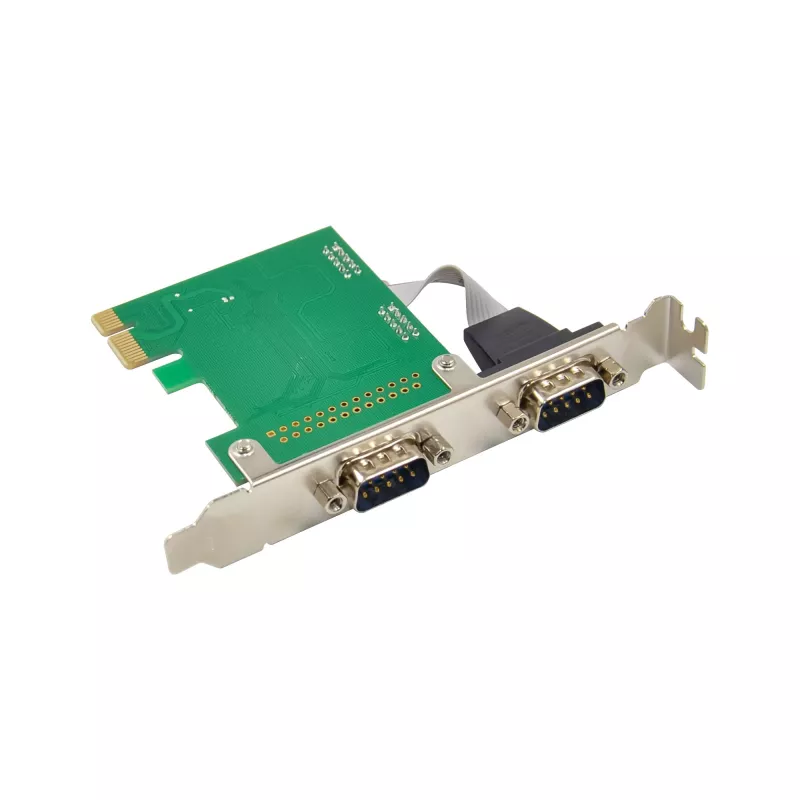

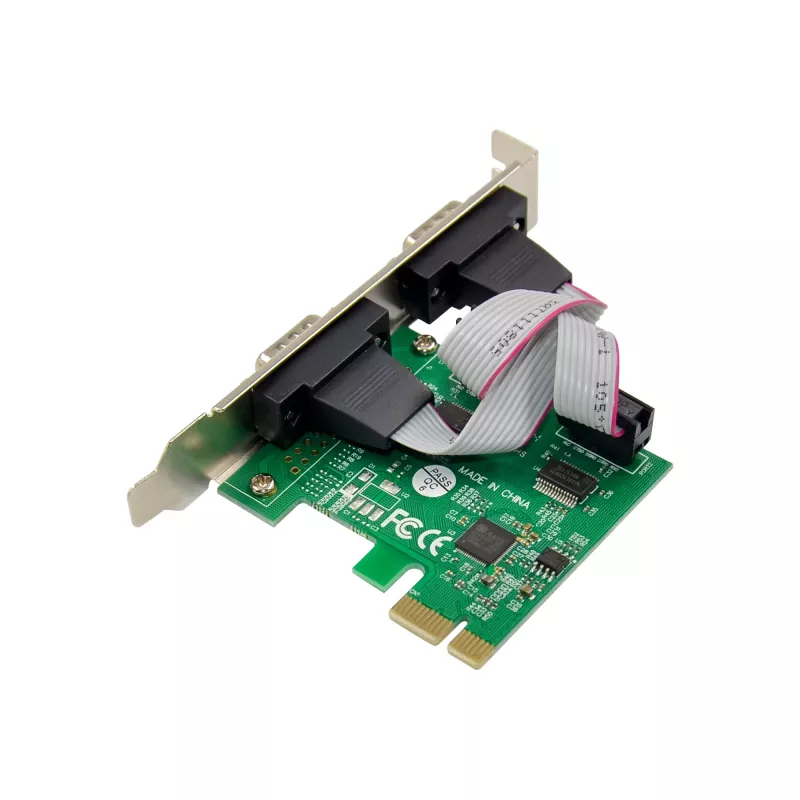

InLine sąsajos plokštė 2x serijinis 9 kontaktų PCIe PCI-Express vyriška

Du serijiniai RS-232 prievadai per PCIe:Idealiai tinka klasikiniams serijiniams įrenginiams prijungti moderniose sistemose – stabilu ir patikima.
Didelis lankstumas dėl plataus protokolų palaikymo:Palaiko įvairius bitų ilgius, pariteto tipus ir vartotojo nustatomas duomenų perdavimo spartas – maksimaliam suderinamumui.
ASIX AX99100 mikroschemų rinkinys patikimam ryšiui:Profesionalus duomenų perdavimas su integruota srauto kontrole (aparatinė/programinė) ir 256 baitų FIFO.
Universalus pritaikymas dėl žemo ir pilno profilio dizaino:Tinka serveriams, darbo stotims ar pramoniniams kompiuteriams plokščiuose korpusuose.
Pažangios energijos valdymo funkcijos:Palaiko PCIe energijos valdymą 1.2, nuotolinį pažadinimą ir IrDA režimą – idealiai tinka nuolatiniam pramoniniam naudojimui.

InLine® sąsajos plokštė 76619D išplečia kompiuterius ir darbo stotis dviem serijiniais RS-232 prievadais per PCIe. Šis sprendimas idealiai tinka pramoninėms, komercinėms ar techninėms programoms, kuriose RS-232 vis dar atlieka pagrindinį vaidmenį – pavyzdžiui, mašinų, matavimo prietaisų, kasos aparatų, modemų ar laboratorinės technikos valdymui.
Aprūpinta galingu ASIX AX99100 mikroschemų rinkiniu, plokštė siūlo stabilų duomenų perdavimą iki 115 200 bps sparta. Ji palaiko tiek aparatinę, tiek programinę srauto kontrolę, įvairius duomenų formatus (nuo 5 iki 9 bitų), visas įprastas pariteto parinktis ir laisvai nustatomas duomenų perdavimo spartas.
Dėl luste integruoto 256 baitų FIFO siuntimo ir gavimo keliuose, garantuojamas nuostolių neturintis perdavimas net intensyviose programose. Plokštė palaiko nuotolinį pažadinimą, PCI energijos valdymą 1.2 ir lėtąjį IrDA režimą – tai pranašumas aptarnavimo ir priežiūros programoms.

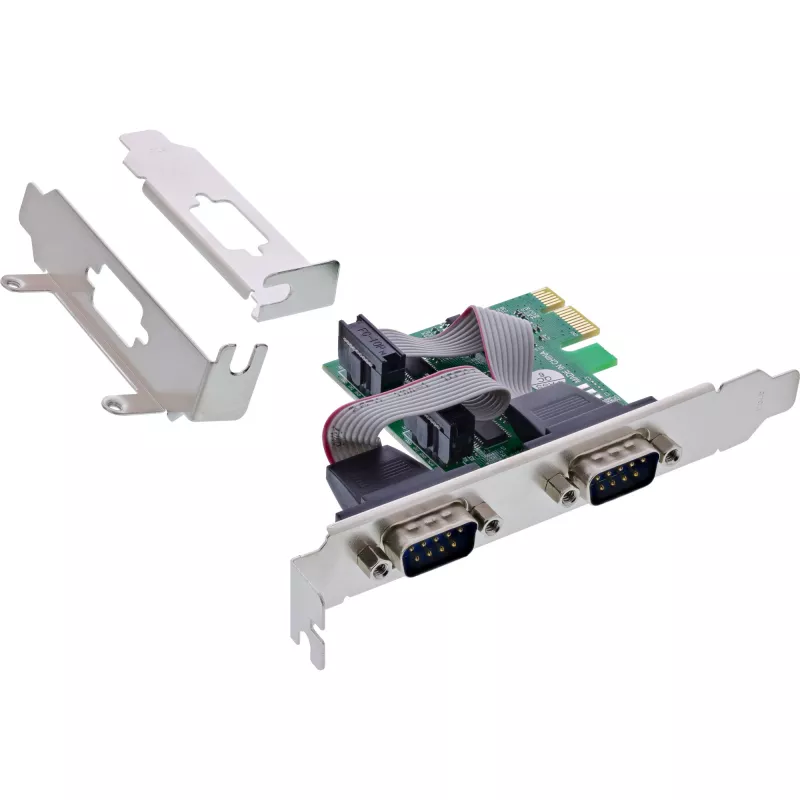

Su pridedamais žemo ir pilno profilio laikikliais, plokštė gali būti lanksčiai pritaikyta prie skirtingų korpusų konstrukcijų. Tvarkyklių palaikymas yra prieinamas Windows XP ir naujesnėms bei Linux branduolio 2.6.x ir naujesnėms versijoms.

Mikroschemų rinkinys: ASIX AX99100
Sąsaja: PCIe 2.0 x1
Jungtys: 2x 9 kontaktų serijiniai prievadai (RS-232)
Palaiko 5, 6, 7, 8, 9 bitų duomenų formatus
Paritetas: lyginis, nelyginis, nėra, tarpas, žymė
Perdavimo sparta: iki 115 200 bps
Palaiko aparatinę/programinę srauto kontrolę
FIFO: 256 baitų siuntimo ir gavimo buferis vienam prievadui
Suderinama su standartiniais ir žemo profilio korpusais
Energijos valdymas 1.2, nuotolinis pažadinimas, IrDA režimas
Operacinės sistemos: Windows XP arba naujesnė, Linux 2.6.x arba aukštesnė
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% be kondensacijos

InLine sąsajos plokštė 2x serijinis 9 kontaktų PCIe (PCI-Express). Pagrindinės plokštės sąsaja: PCIe, Išvesties sąsaja: Serijinis, Pagrindinės plokštės sąsajos lytis: Vyriška. Kilmės šalis: Kinija. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Palaikomos serverių operacinės sistemos: Windows Server 2003, Windows Server 2007, Windows Server 2008, Windows Server 2012, Windows Server.... Plotis: 120 mm, Gylis: 1.24 mm, Aukštis: 75 mm. Pakuotės plotis: 140 mm, Pakuotės gylis: 150 mm, Pakuotės aukštis: 30 mm

Kaip naudoti

Įdiekite plokštę į laisvą PCIe lizdą pagrindinėje plokštėje, kai sistema yra išjungta, pritvirtinkite lizdo varžtu ir paleiskite sistemą. Įdiekite reikalingas tvarkykles savo operacinei sistemai (Windows ar Linux), jei jos nėra automatiškai aptiktos. Prijunkite RS-232 įrenginius prie DB9 prievadų naudodami standartinius serijinius kabelius ir sukonfigūruokite COM prievado nustatymus (duomenų perdavimo spartą, paritetą, stabdymo bitus, srauto kontrolę) pagrindinėje programoje arba sistemos įrenginių tvarkytuvėje.

Rekomendacijos

Naudokite ekranuotus serijinius kabelius patikimam ryšiui elektriškai triukšmingoje aplinkoje ir patikrinkite tvarkyklių suderinamumą su savo OS versija. Stabiliam veikimui esant didesnėms duomenų perdavimo spartoms įjunkite aparatinę srauto kontrolę, jei ją palaiko prijungti įrenginiai.
