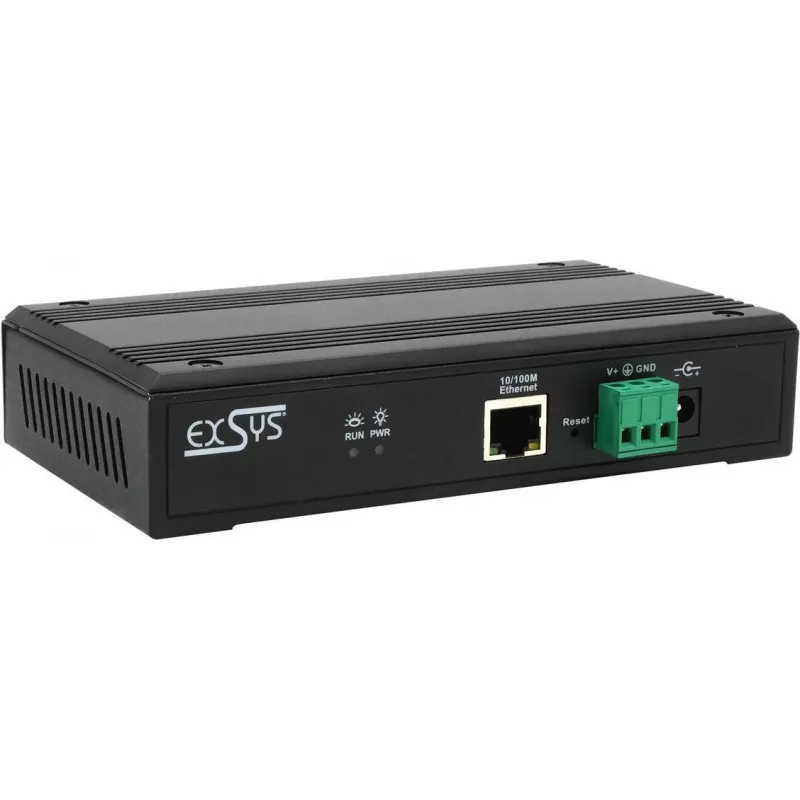

Nuoseklusis įrenginių serveris Exsys EX-61004 — 4x RS232/422/485 prievadai, su maitinimo adapteriu

Exsys EX-61004 yra kompaktiškas nuoseklusis įrenginių serveris, turintis keturis konfigūruojamus nuosekliuosius prievadus, suderinamus su RS232, RS422 ir RS485 standartais. Tiekiamas su maitinimo adapteriu, įrenginys prijungia nuosekliąją įrangą prie eterneto tinklų, leisdamas nuotolinę prieigą, centralizuotą duomenų rinkimą ir senų įrenginių integravimą į modernias IP pagrindu veikiančias sistemas. Įrenginys palaiko konfigūruojamus prievadų režimus, todėl sąsają galite pritaikyti įvairiems pramoniniams valdikliams, jutikliams ir matavimo prietaisams.

Privalumai

Exsys EX-61004 siūlo lankstų nuosekliosios sąsajos pasirinkimą keturiuose prievaduose, leidžiantį kiekviename prievade veikti RS232, RS422 arba RS485 režimu. Komplekte esantis maitinimo adapteris supaprastina montavimą ir sumažina papildomų priedų poreikį. Tinklu valdomas dizainas leidžia nuotoliniu būdu valdyti ir stebėti prijungtus nuosekliuosius įrenginius, mažinant poreikį fiziškai lankytis vietoje. Kompaktiška forma ir aiški prievadų konfigūracija daro jį tinkamu montuoti stelažuose ar skydeliuose, kur svarbu erdvė ir patikimumas.

Tinka šiems tikslams

• Pramoninių valdiklių ir PLC prijungimui prie IP tinklų
• Nuotoliniam jutiklių ir matavimo prietaisų stebėjimui
• Senų nuosekliųjų įrenginių integravimui į modernias SCADA arba daiktų interneto sistemas
• Nuosekliųjų įrenginių duomenų centralizavimui registravimui ir analizei

Pagrindinės specifikacijos

• Nuoseklieji prievadai: 4 konfigūruojami prievadai, palaikantys RS232, RS422 ir RS485 signalus
• Tinklo sąsaja: Eterneto ryšys įrenginio prijungimui prie tinklo
• Maitinimas: Tiekiamas su išoriniu maitinimo adapteriu, kad būtų galima pradėti veikti iš karto
• Formos faktorius: Kompaktiškas korpusas, tinkamas montuoti ant stalo, DIN bėgelio ar skydelio, priklausomai nuo montavimo
• Protokolų palaikymas: Tipinė nuosekliojo ryšio konversija į eternetą ir nuotolinis nuoseklusis valdymas

Kaip naudoti

Įdiekite Exsys EX-61004 vietoje, kur yra prieiga prie tinklo ir šalia maitinimo lizdas. Prijunkite kiekvieną nuoseklųjį įrenginį prie atitinkamo prievado ir sukonfigūruokite prievado režimą (RS232, RS422 arba RS485) bei nuosekliuosius parametrus (spartą, lyginumo tikrinimą, duomenų bitus, stabdymo bitus), kad jie atitiktų prijungtą įrangą. Prijunkite serverį prie eterneto tinklo ir priskirkite IP adresą per DHCP arba rankinę konfigūraciją. Naudokite įrenginio valdymo sąsają nuosekliojo ryšio susiejimui su IP, saugumo nustatymams ir stebėjimo parinktims nustatyti. Patikrinkite ryšį su kiekvienu nuosekliuoju įrenginiu naudodami terminalo programą arba pagrindinę programinę įrangą, kuri gaus nuosekliuosius duomenis tinklu.

Rekomendacijos

Įrenkite įrenginį apsaugotoje aplinkoje, atokiau nuo stiprių elektromagnetinių trukdžių, ir, jei reikia, pasirūpinkite tinkamu įžeminimu. Tiksliai suderinkite nuosekliuosius parametrus su prijungta įranga ir patikrinkite diferencinių porų laidus RS422/RS485 linijose. Naudokite stabilius tinklo ir maitinimo šaltinius, kad užtikrintumėte nuoseklią nuotolinę prieigą, ir apsvarstykite tinklo lygio saugumo bei prieigos kontrolės priemones, kai nuoseklieji įrenginiai prijungiami prie platesnių tinklų.
