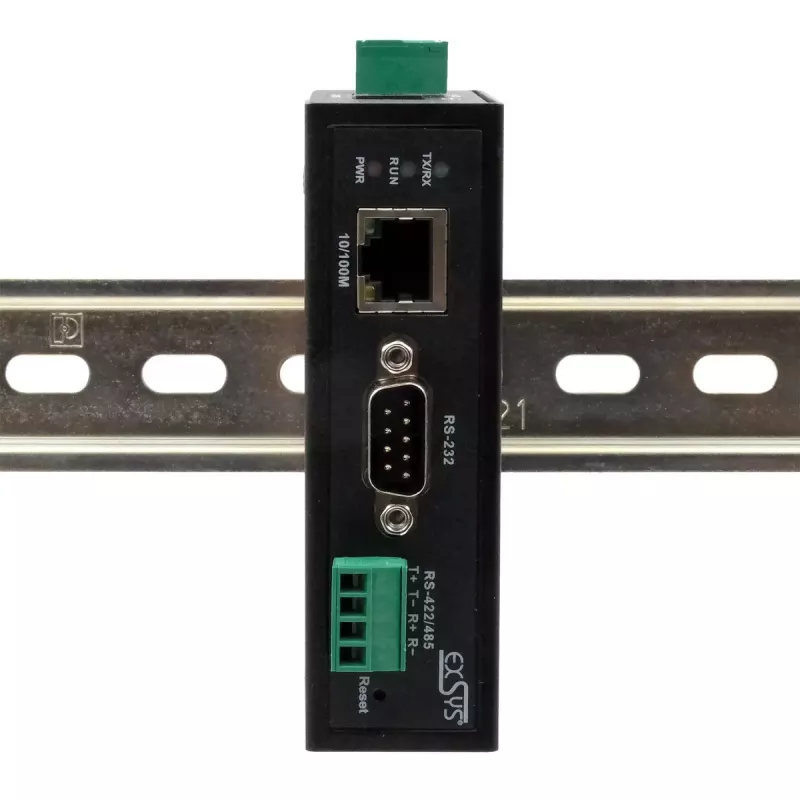

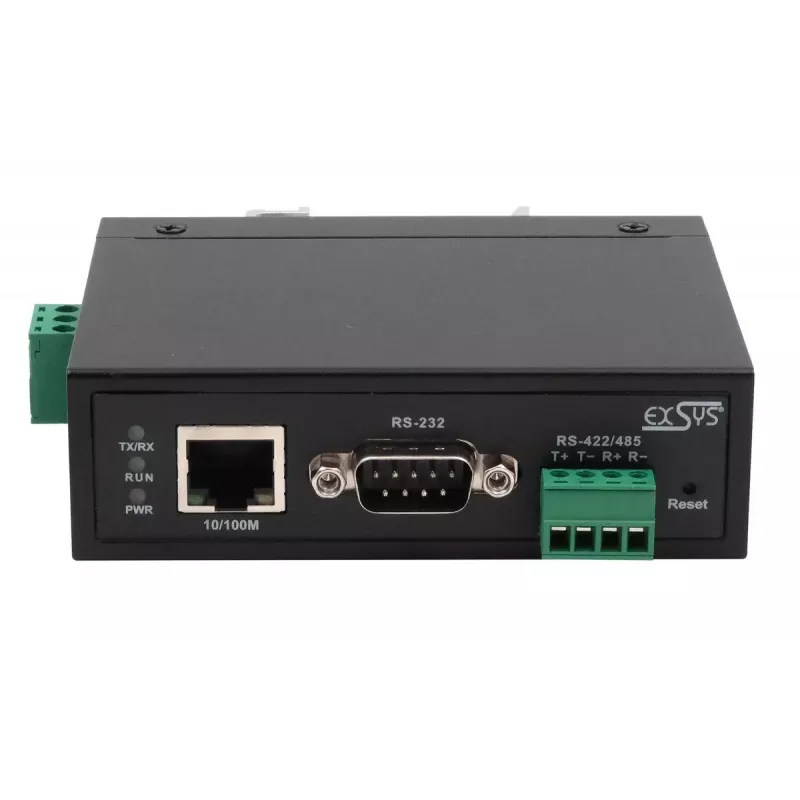

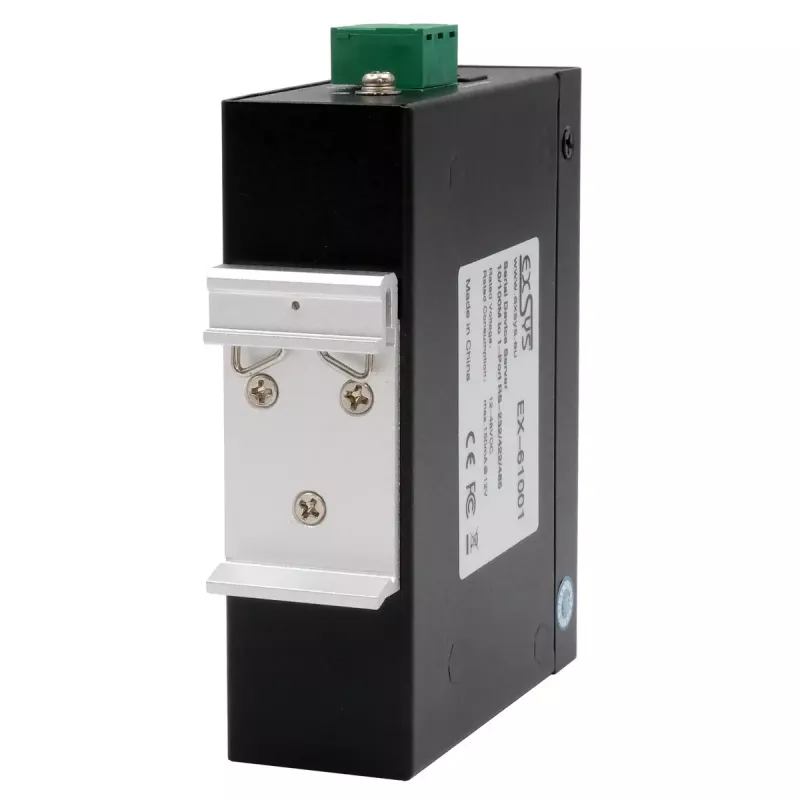

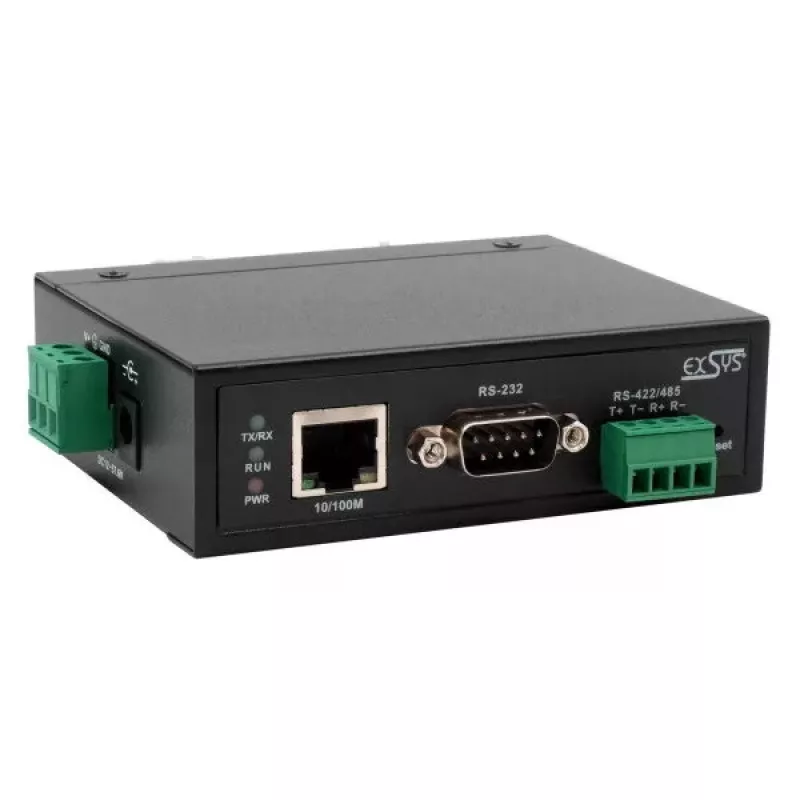

EXSYS EX-61001 nuoseklusis serveris RS-232/422/485 DC 12-48V

EXSYS EX-61001 yra kelių protokolų nuosekliųjų įrenginių serveris, leidžiantis integruoti RS-232, RS-422 ir RS-485 nuosekliąją įrangą į IP pagrindu veikiantį Ethernet tinklą. Įrenginys suteikia tiesioginę prieigą prie tinklo tokiems įrenginiams kaip mokėjimo terminalai, brūkšninių kodų skaitytuvai, jutikliai, matavimo prietaisai, svėrimo sistemos ir CNC valdikliai. Jis palaiko nuolatinės srovės maitinimo įvestį 12–48 V diapazone ir turi kompaktišką metalinį korpusą su IP30 apsauga. Fiziniai matmenys yra 100,2 mm (P) × 80,3 mm (G) × 48,3 mm (A).

Privalumai

EXSYS EX-61001 palaiko kelis nuosekliuosius standartus (RS-232/422/485) ir platų veikimo režimų rinkinį, įskaitant TCP Server, TCP Client, UDP, VCOM, Remote Pair Master/Slave, Modbus Server ir Modbus Client, todėl galima lanksčiai integruoti į esamas tinklo architektūras. Žiniatinklio naršyklės konfigūravimas supaprastina sąranką ir valdymą. Metalinis korpusas ir IP30 reitingas užtikrina mechaninę apsaugą, tinkamą pramoninei aplinkai, o platus nuolatinės srovės įvesties diapazonas (12–48 V) leidžia naudoti su įvairiomis maitinimo sistemomis.

Tinka

• Mokėjimo terminalų integravimui į Ethernet tinklus
• Brūkšninių kodų skaitytuvų ir jutiklių prijungimui duomenų rinkimui
• Matavimo prietaisų ir svėrimo sistemų susiejimui su centriniais serveriais
• CNC valdiklių ir pramoninės automatikos įrangos prijungimui

Pagrindinės specifikacijos

• Palaikomos nuosekliosios sąsajos: RS-232, RS-422, RS-485
• Tinklo sąsaja: Ethernet (TCP/UDP)
• Veikimo režimai: TCP Server, TCP Client, UDP, VCOM, Remote Pair Master/Slave, Modbus Server, Modbus Client
• Maitinimo įvestis: DC 12–48 V
• Išėjimo įtampa: 12 V
• Korpusas: metalinis, IP30
• Matmenys: 100,2 × 80,3 × 48,3 mm (P × G × A)
• Prekės ženklas: Exsys; MPN: EX-61001; EAN: 4718359610011

Kaip naudoti

Prijunkite nuoseklųjį įrenginį prie atitinkamo RS-232/422/485 prievado ir prijunkite EX-61001 prie Ethernet tinklo naudodami standartinį Ethernet kabelį. Prijunkite nuolatinės srovės maitinimą 12–48 V diapazone. Pasiekite įrenginio konfigūravimo sąsają per žiniatinklio naršyklę ir pasirinkite reikiamą veikimo režimą (pavyzdžiui, TCP Server gaunamiems ryšiams arba Modbus Server, kad nuoseklieji įrenginiai būtų pasiekiami per Modbus TCP). Išsaugokite nustatymus ir patikrinkite ryšį tarp nuosekliojo įrenginio ir pagrindinių sistemų pasirinktu tinklo režimu.

Rekomendacijos

Kad veikimas būtų patikimas pramoninėje aplinkoje, montuokite įrenginį vėdinamoje vietoje ir naudokite tinkamą apsaugą nuo viršįtampių maitinimo ir tinklo linijose. Pasirinkite nuosekliąją sąsają ir veikimo režimą, atitinkantį prijungtą įrenginį ir tinklo topologiją, ir užtikrinkite, kad programinė įranga būtų atnaujinama pagal pardavėjo procedūras.
