Sąsajos adapteris InLine 76619E — nuoseklaus / lygiagretaus ryšio priedas

Patikimas nuoseklusis ryšys:Keturi nepriklausomi RS-232 sąsajos prievadai D-Sub 9 formatu leidžia vienu metu prijungti kelis įrenginius.
Pramoninės klasės mikroschemų rinkinys:CH384L valdiklis užtikrina stabilų perdavimą iki 921 600 bps ir palaiko visus svarbius RS-232 signalus.
Lankstus integravimas:PCIe x1 kortelė tinka šiuolaikiniams kompiuteriams ir yra suderinama su PCIe v2.0 bei naujesnėmis versijomis – įskaitant žemo profilio lizdų laikiklius.
Aukštos kokybės signalų apdorojimas:256 baitų FIFO buferis ir ±15 kV ESD apsauga užtikrina saugų ir be trikdžių duomenų perdavimą.
Platus operacinių sistemų palaikymas:Suderinama su Windows 7 iki 11, Windows Server 2008 R2 ir naujesnėmis, bei įprastais Linux distributyvais nuo branduolio 2.6.30 versijos.

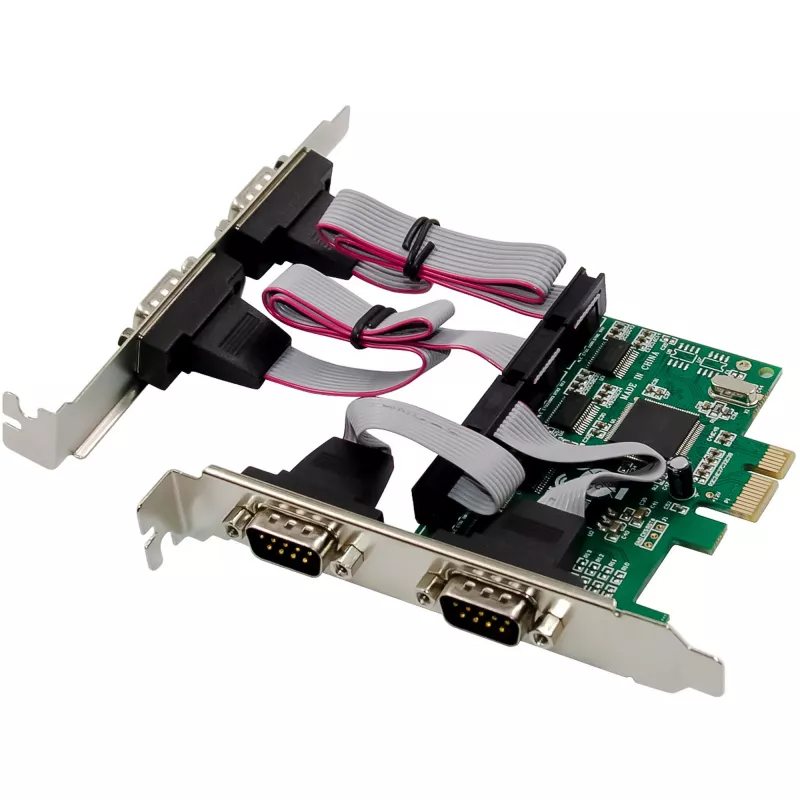

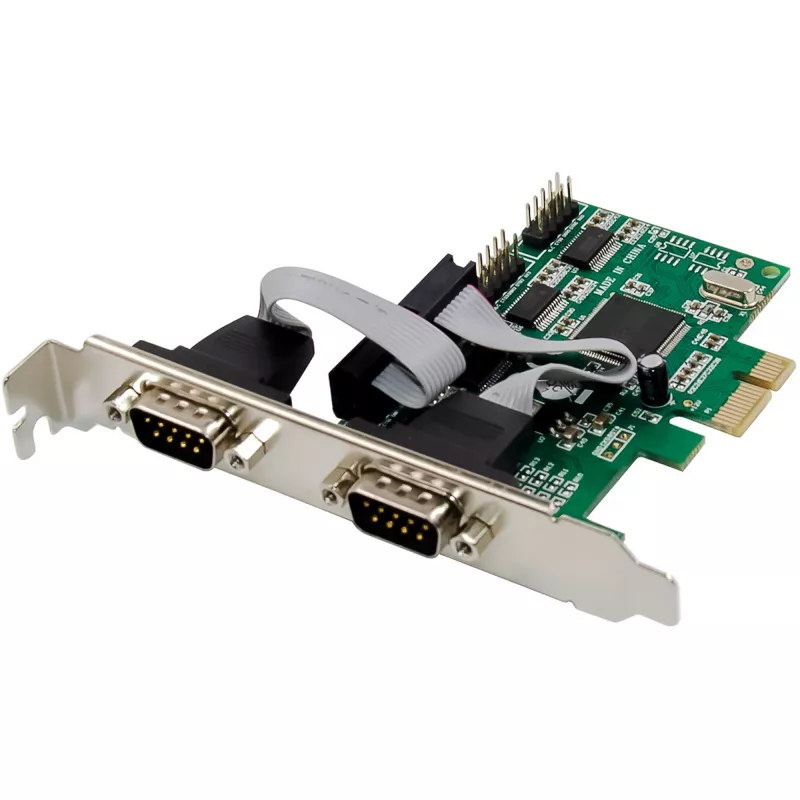

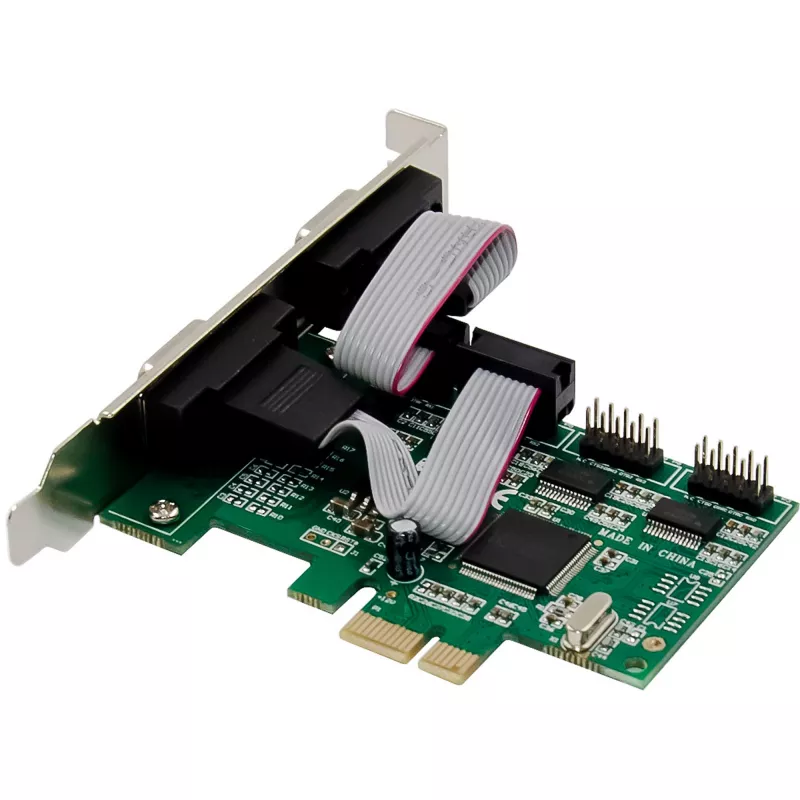

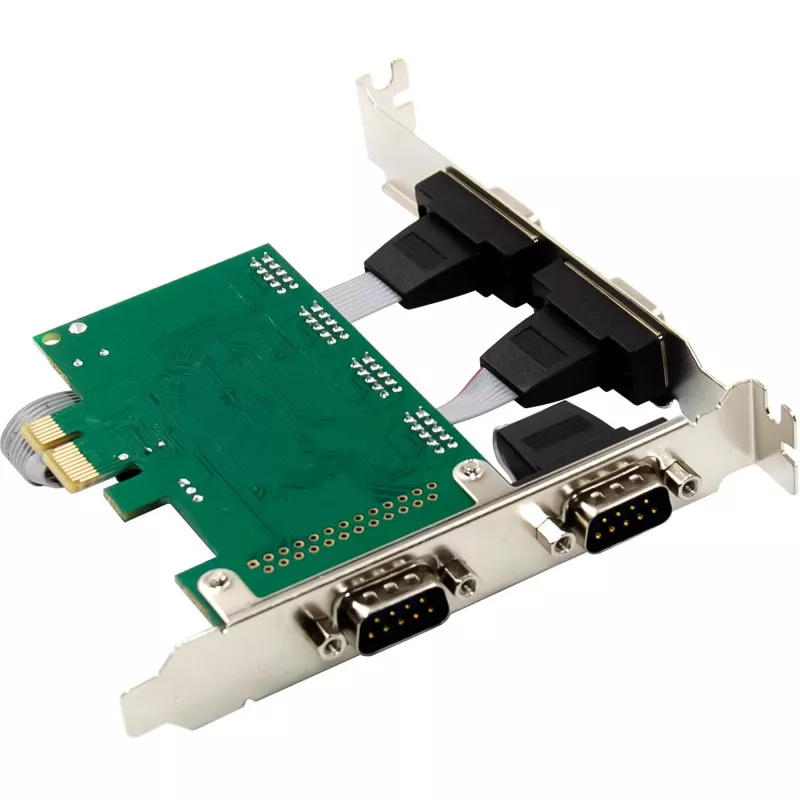

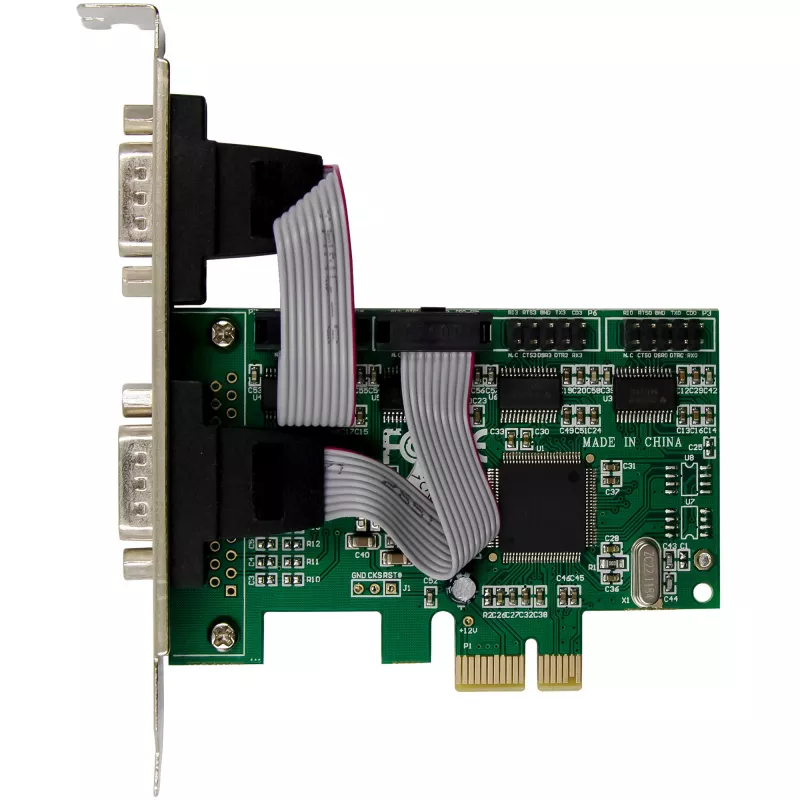

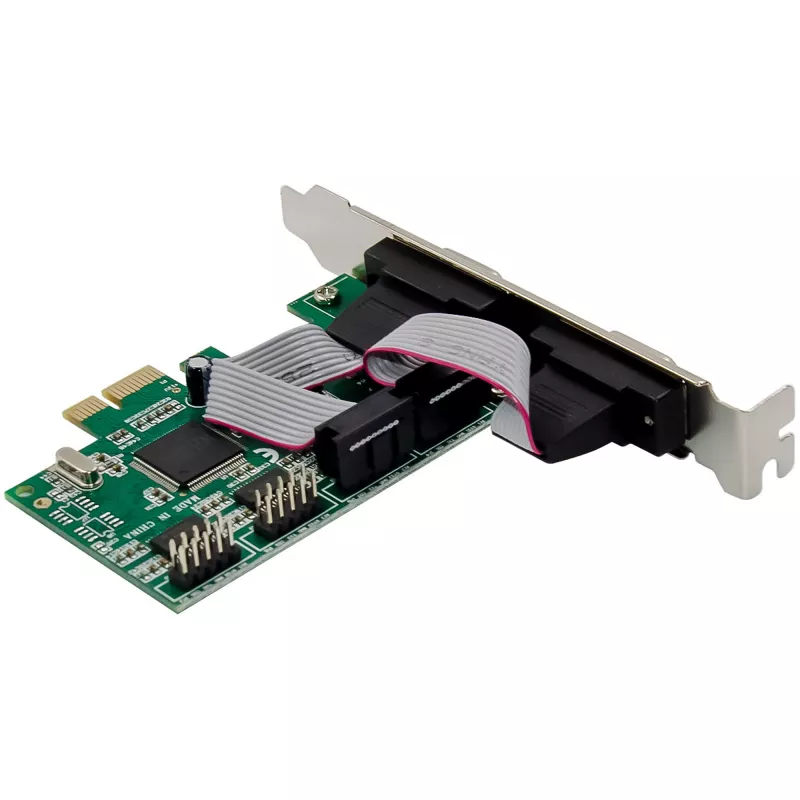

InLine® PCIe 4 prievadų RS-232 kortelė yra idealus sprendimas plečiant šiuolaikinius asmeninius kompiuterius ir pramonines programas keturiomis papildomomis nuosekliosiomis sąsajomis. Kiekvienas iš keturių prievadų naudoja patikrintą D-Sub 9 formatą ir palaiko platų nuosekliųjų signalų spektrą, įskaitant TXD, RXD, RTS, CTS, DTR, DSR, DCD ir RI.
Dėl galingo CH384L mikroschemų rinkinio kortelė užtikrina patikimą perdavimą lanksčiomis perdavimo spartomis iki 921 600 bps. Integruotas 256 baitų FIFO buferis kiekvienai krypčiai garantuoja, kad stabilus ryšys išlaikomas net esant didelėms duomenų apkrovoms. Tai daro šią kortelę pirmuoju pasirinkimu profesionalioms programoms, tokioms kaip mašinų valdymas, matavimo technologijos, tinklo valdymas ar POS sistemos.
PCIe x1 sąsaja garantuoja lengvą integravimą į esamas sistemas. Kortelė suderinama tiek su standartinėmis, tiek su žemo profilio korpusais – atitinkami lizdų laikikliai įtraukti į pristatymo komplektą. Integruota ESD apsauga iki ±15 kV apsaugo sąsajas nuo elektrostatinės iškrovos.
Nesvarbu, ar pramonėje, ar reikliems pomėgių projektams, ši kortelė sujungia patikrintą technologiją su modernia sąsajos architektūra. Ji tinka dabartinėms Windows versijoms, taip pat daugeliui Linux distributyvų ir siūlo platų pritaikymo spektrą profesionaliems ir pusiau profesionaliems vartotojams.
Techniniai duomenys

PCIe standartas: PCIe v1.1 x1 linija (suderinama su PCIe 2.0 ir naujesnėmis)
Jungtys: 4x RS-232, D-Sub 9 kištukas (vyriška)
Mikroschemų rinkinys: CH384L
Perdavimo spartos: nuo 50 iki 921 600 bps (perdavimo greitis per sekundę)
FIFO buferis: 256 baitai siunčiamiems ir gaunamiems duomenims (stabilus perdavimas esant dideliems duomenų srautams)
Signalų rinkiniai: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Perdavimo režimas: Pilnas dvipusis
Duomenų bitai: 5, 6, 7 arba 8 bitai (priklausomai nuo prijungto įrenginio)
Stop bitai: 1 arba 2 (žymintys perdavimo pabaigą)
Lyginumas: Nėra, lyginis, nelyginis, žymė, tarpas (tikrinimo nustatymai nuosekliajam ryšiui)
ESD apsauga: iki ±15 kV
Darbinė temperatūra: nuo 0 °C iki 55 °C
Laikymo temperatūra: nuo -40 °C iki 70 °C
Didžiausia drėgmė: 90%, be kondensacijos

Palaikomos operacinės sistemos

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 ir naujesnės
Linux nuo branduolio 2.6.30 versijos

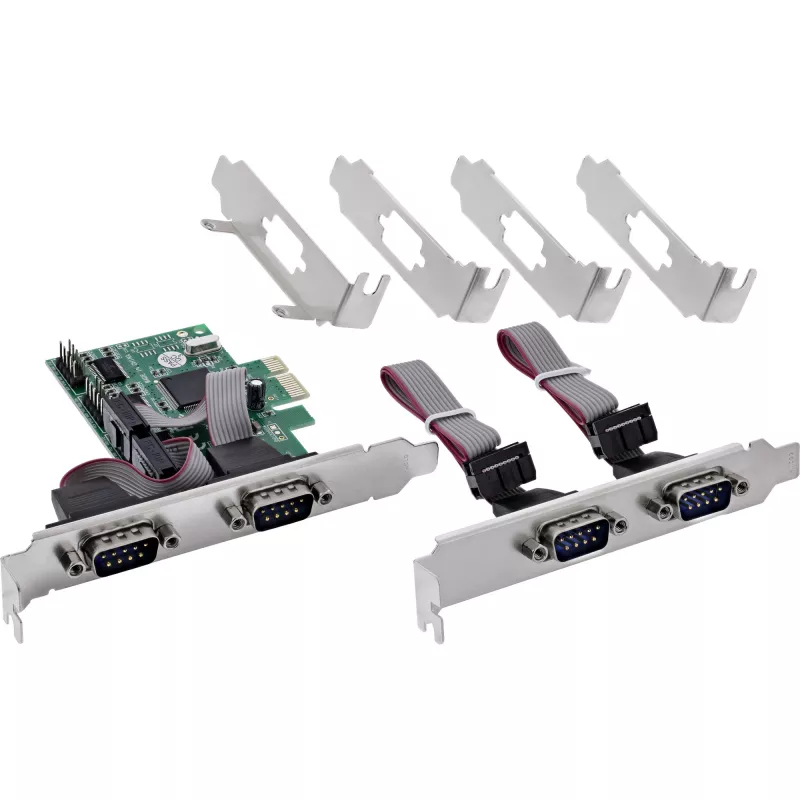

Pristatymo komplektas

1x InLine PCIe 4 prievadų RS-232 kortelė, 4x D-Sub 9 jungtys
4x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x vartotojo vadovas vokiečių/anglų kalbomis

InLine 76619E. Pagrindinė sąsaja: PCIe, Išvesties sąsaja: Nuoseklioji, Pagrindinės sąsajos lytis: Vyriška. Paskirtis: Kompiuteris, Kilmės šalis: Taivanas. Mikroschemų rinkinys: CH384L, Perdavimo sparta: 921,6 Kbit/s, FIFO (First In, First Out): 256 B. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Plotis: 100 mm, Aukštis: 120 mm, Svoris: 2 kg

Kaip naudoti

Įdėkite kortelę į laisvą PCIe x1 lizdą (arba didesnį PCIe lizdą) pagrindiniame kompiuteryje, pasirinkdami tinkamą pilno dydžio arba žemo profilio laikiklį, įtrauktą į gaminio komplektą. Prijunkite nuosekliuosius įrenginius naudodami standartinius D-Sub 9 kabelius prie keturių RS-232 prievadų. Įdiekite įrenginių tvarkykles, pateiktas tvarkyklių kompaktiniame diske, arba atsisiųskite naujausias tvarkykles jūsų operacinei sistemai. Sukonfigūruokite nuosekliojo prievado parametrus (perdavimo spartą, duomenų bitus, stop bitus, lyginumą, srauto valdymą) pagrindinės OS ar programos aplinkoje, kad jie atitiktų prijungtus įrenginius.

Rekomendacijos

Patikrinkite kabelių kokybę ir ekranuotas D-Sub 9 jungtis ilgiems atstumams arba elektriškai triukšmingoje aplinkoje, ir užtikrinkite teisingus nuosekliuosius nustatymus (perdavimo spartą, lyginumą, srauto valdymą) abiejuose galuose, kad palaikytumėte stabilų ryšį. Pramoninėms instaliacijoms montuokite kortelę įžemintame korpuse ir venkite temperatūrų ar drėgmės, viršijančių nurodytus diapazonus.
