Vidinė lygiagrečioji sąsaja InLine 76625E PCIe vyriškas WCH CH382L

Papildomas lygiagretusis DB25 prievadas spausdintuvams, skaitytuvams ir kitiems išoriniams įrenginiams prijungti
PCIe x1 sąsaja (suderinama su x1, x4, x8 ir x16 lizdais)
Dvikryptis duomenų perdavimas efektyviam ryšiui tarp įrenginių
Palaiko SPP, EPP ir ECP (atitinka IEEE 1284)

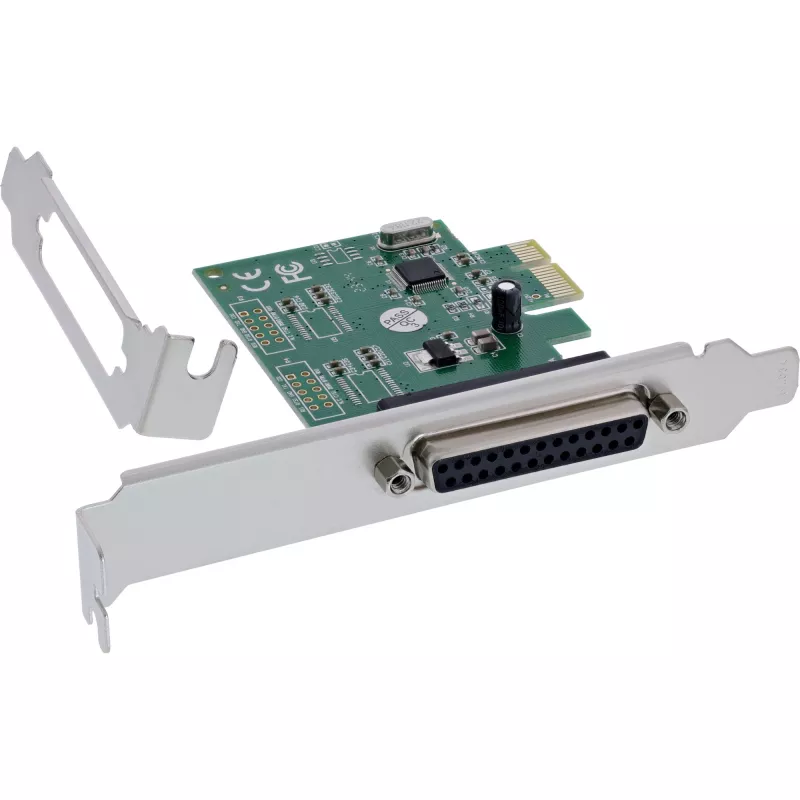

Žemo profilio formatas su žemo profilio lizdo laikikliu kompaktiškoms sistemoms

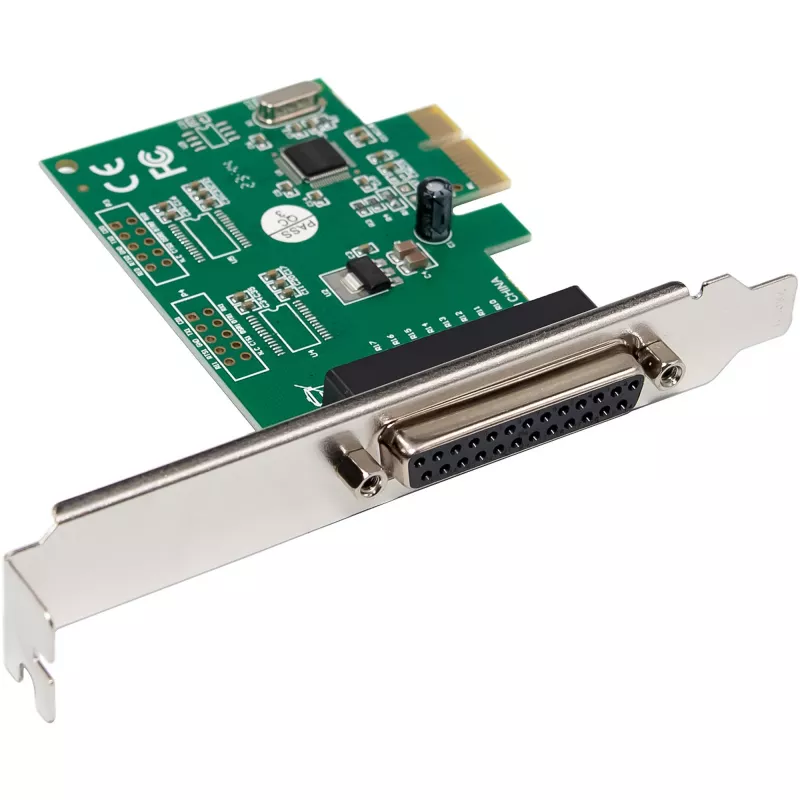

InLine® PCIe sąsajos plokštė prideda galingą 25 kontaktų lygiagretųjį DB25 prievadą prie jūsų kompiuterio. Ji užtikrina patikimą, dvikryptį duomenų perdavimą ir puikiai tinka spausdintuvams, skaitytuvams ar kitiems lygiagrečiojo prievado įrenginiams prijungti.
Dėl PCI Express x1 sąsajos (v1.1) plokštė yra suderinama su x1, x4, x8 ir x16 lizdais ir gali būti lengvai integruota į šiuolaikines kompiuterių sistemas. 256 baitų FIFO buferis užtikrina sklandų ir greitą perdavimą, duomenų perdavimo sparta iki 1,5 MB/s.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe v1.1 (2,5 GT/s) x1 linija (suderinama su x1, x4, x8, x16 lizdais)
Jungtis: 1 x 25 kontaktų lygiagrečioji jungtis (DB25)

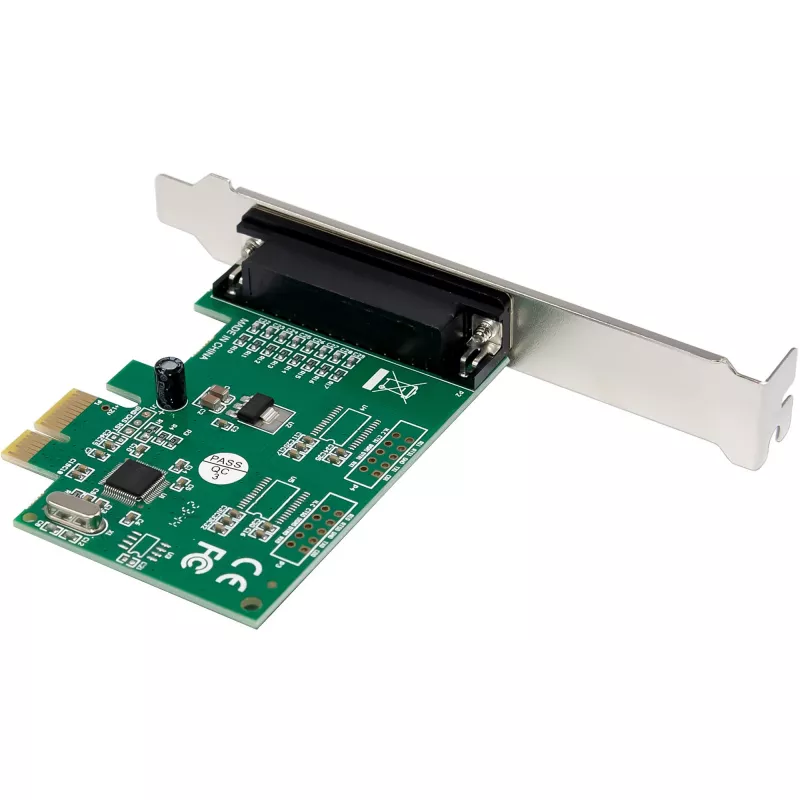

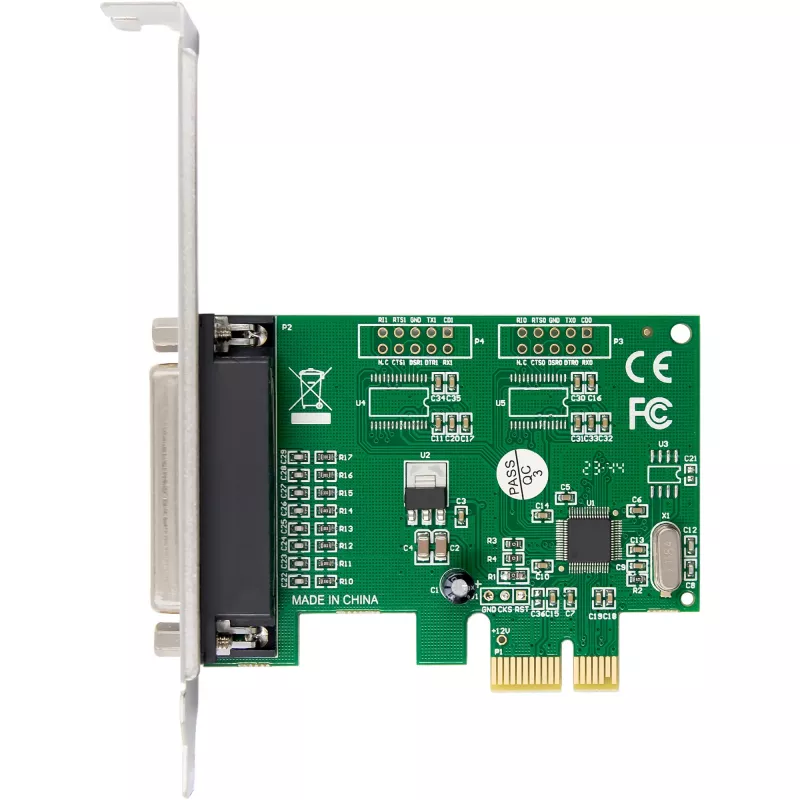

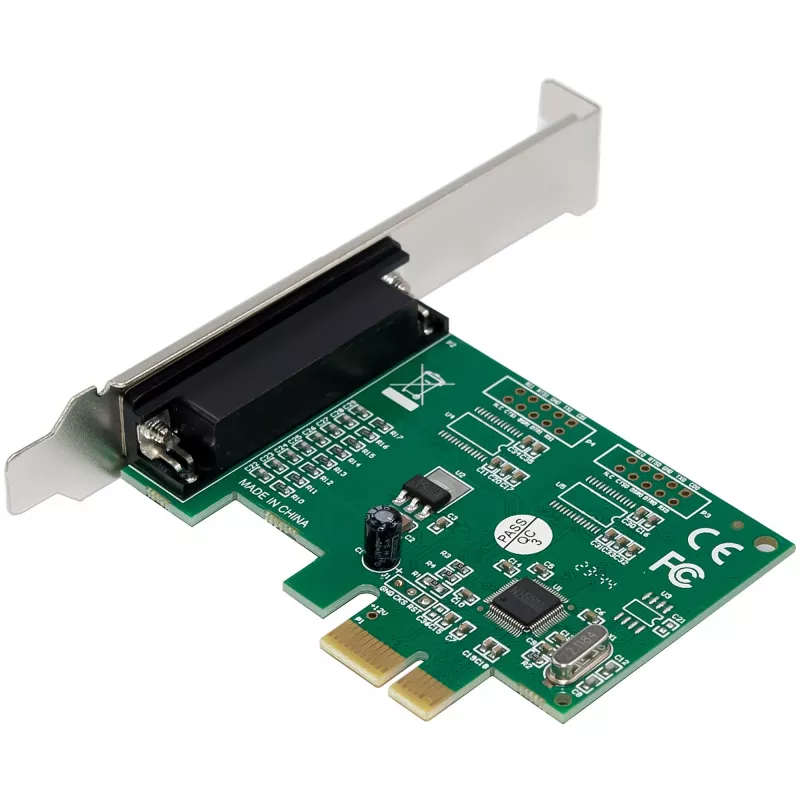

Mikroschemų rinkinys: WCH CH382L
Dvipusis režimas: dvikryptis perdavimas
FIFO buferis: 256 baitai
Formos faktorius: žemo profilio
Matmenys: 85 mm x 60 mm (PCIe plokštė)

Palaikomi protokolai ir suderinamumas:

Atitinka IEEE 1284, palaiko SPP, EPP ir ECP

Duomenų perdavimo sparta:

Iki 1,5 MB/s – efektyvus, dvikryptis LPT duomenų perdavimas

Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: nuo branduolio versijos 2.4

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Didžiausia drėgmė: 90 %

Pristatymo apimtis:

1x InLine® sąsajos plokštė, 1x lygiagrečioji 25 kontaktų, PCIe
1x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x naudotojo vadovas (vokiečių / anglų k.)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% be kondensacijos

InLine 76625E. Sąsaja: PCIe, Išvesties sąsaja: Lygiagrečioji, Sąsajos lytis: Vyriškas. Kilmės šalis: Taivanas. Mikroschemų rinkinys: WCH CH382L, Duomenų perdavimo sparta (maks.): 0,0015 Gbit/s, FIFO (pirmas į, pirmas iš): 256 B. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Palaikomos serverių operacinės sistemos: Windows Server 2003, Windows Server 2008. Plotis: 85 mm, Gylis: 60 mm

Kaip naudoti

Išjunkite kompiuterį ir įstatykite plokštę į laisvą PCIe x1 (arba suderinamą) lizdą. Jei reikia mažo formos faktoriaus korpusui, pritvirtinkite žemo profilio laikiklį. Paleiskite sistemą ir įdiekite tvarkykles iš pateikto CD arba gaukite naujausias tvarkykles iš gamintojo svetainės. Prijunkite lygiagretųjį išorinį įrenginį prie DB25 prievado ir sukonfigūruokite įrenginį operacinės sistemos įrenginių tvarkytuvėje arba spausdintuvo / skaitytuvo nustatymuose pagal poreikį.

Rekomendacijos

Naudokite ekranuotus lygiagrečiuosius kabelius ir užtikrinkite tvirtą jungčių sujungimą patikimam duomenų perdavimui. Siekiant geriausių rezultatų su senesniais spausdintuvais ir pramonine įranga, įdiekite naujausias tvarkykles, suderinamas su jūsų operacine sistema, ir patikrinkite IEEE 1284 režimo nustatymus (SPP/EPP/ECP) pagal išorinio įrenginio reikalavimus.
