“InLine” sąsajos kortelė, 1 prievadas 25 kontaktų lygiagretus + 2 prievadai 9 kontaktų nuoseklusis, PCIe

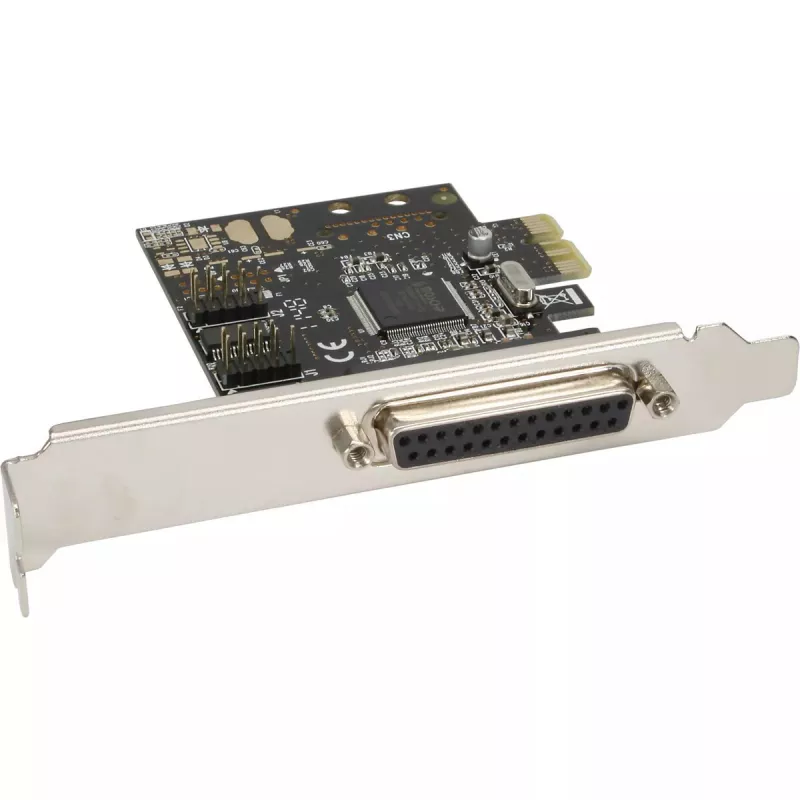

"InLine" sąsajos kortelė, 1 prievadas 25 kontaktų lygiagretus + 2 prievadai 9 kontaktų nuoseklusis, PCIe, suteikia vieną IEEE1284 suderinamą lygiagretųjį prievadą (25 kontaktų) ir du RS-232 nuosekliuosius prievadus (9 kontaktų) vienoje PCI Express (1x) kortelėje. Naudojant ASIX/Moschip MCS9901CV-CC lustų rinkinį, kortelė atitinka PCI Express Basic Specifikacija Revision 1.0a ir palaiko duomenų pralaidumą iki 2,5 Gb/s per PCIe magistralę. Ji suderinama su Windows 2000, Windows XP (32/64 bitų), Server 2003, Vista (32/64 bitų), Linux, Mac OS ir DOS, ir gali leisti įdiegti kelias korteles viename kompiuteryje.

Privalumai

Ši PCIe sąsajos kortelė sujungia lygiagretųjį ir nuoseklųjį ryšį vienoje žemo profilio plokštėje, naudodama Moschip MCS9901CV-CC lustų rinkinį patikimam protokolų palaikymui. Nuoseklieji prievadai įgyvendina pramonėje standartinius 16C450/16C550 suderinamus UART su 256 baitų FIFO kiekvienam prievadui ir palaiko duomenų perdavimo spartą iki 250 kb/s (specialios versijos gali pasiekti iki 1 Mb/s). Lygiagretusis prievadas yra IEEE1284 suderinamas ir palaiko SPP, PS/2, EPP ir ECP režimus su greitais perdavimais iki 1,5 Mb/s. Kortelė palaiko įprastus nuosekliuosius formatus (5–8 duomenų bitai, įvairios pariteto parinktys, 1 arba 2 stabdos bitai) ir tiek aparatinį, tiek programinį srauto valdymą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

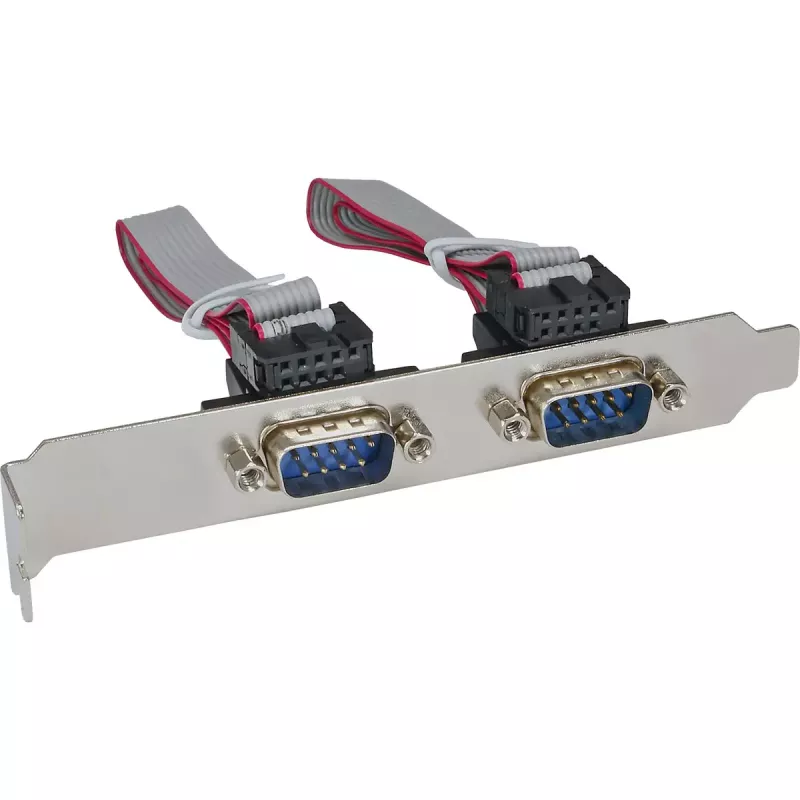

Išjunkite kompiuterį ir įstatykite kortelę į laisvą PCIe x1 lizdą (kortelei reikia dviejų gretimų lizdų vietų). Pritvirtinkite laikiklį ir paleiskite sistemą. Įdiekite tvarkykles savo operacinei sistemai, jei jos nėra automatiškai pateikiamos. Prijunkite 25 kontaktų lygiagretųjį kabelį ir 9 kontaktų nuosekliuosius kabelius prie atitinkamų prievadų. Sukonfigūruokite nuosekliųjų prievadų parametrus (spartą, duomenų bitus, paritetą, stabdos bitus, srauto valdymą) savo operacinėje sistemoje arba įrenginio programinėje įrangoje, kad jie atitiktų prijungtą įrangą.

Rekomendacijos

Patikimam nuosekliajam ryšiui nustatykite nuosekliojo prievado parametrus, kad jie atitiktų prijungtą įrenginį, ir įjunkite aparatinį srauto valdymą, kai jis palaikomas. Jei vienoje sistemoje naudojate kelias korteles, užtikrinkite pakankamą lizdų atstumą ir patikrinkite tvarkyklių suderinamumą su pasirinkta operacine sistema.
