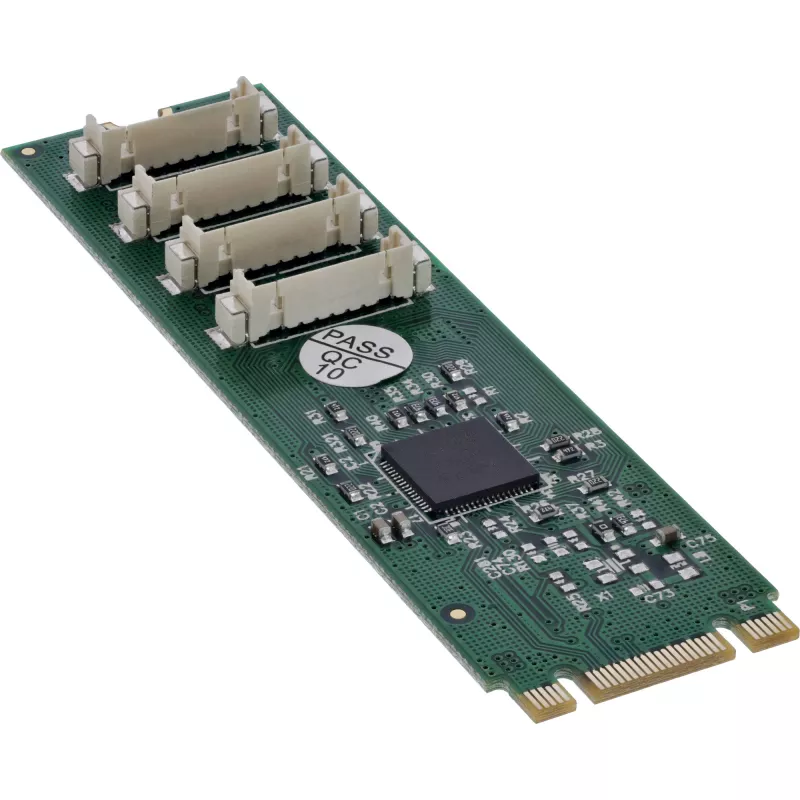

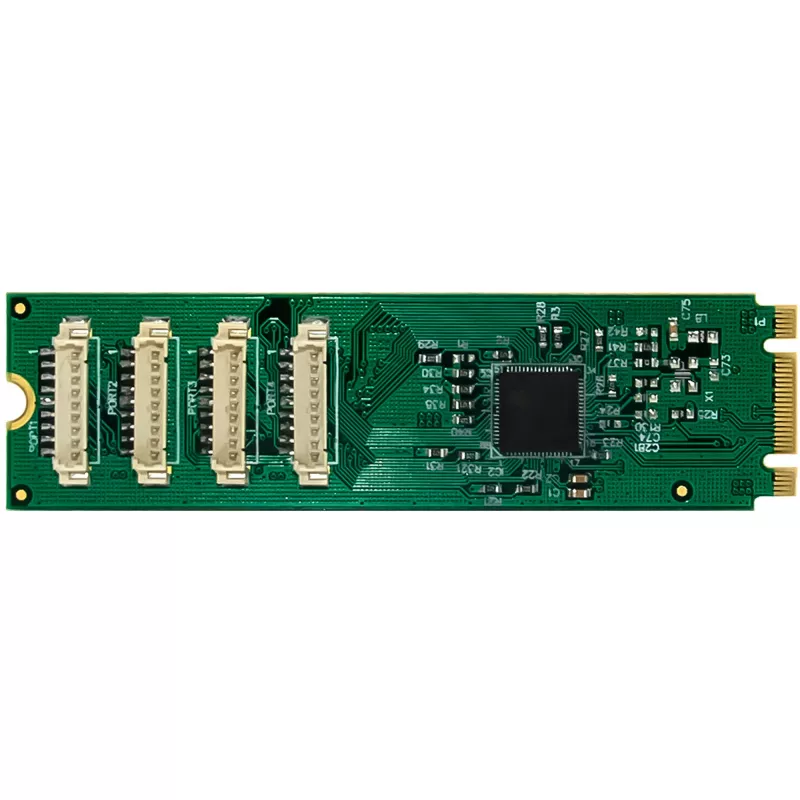

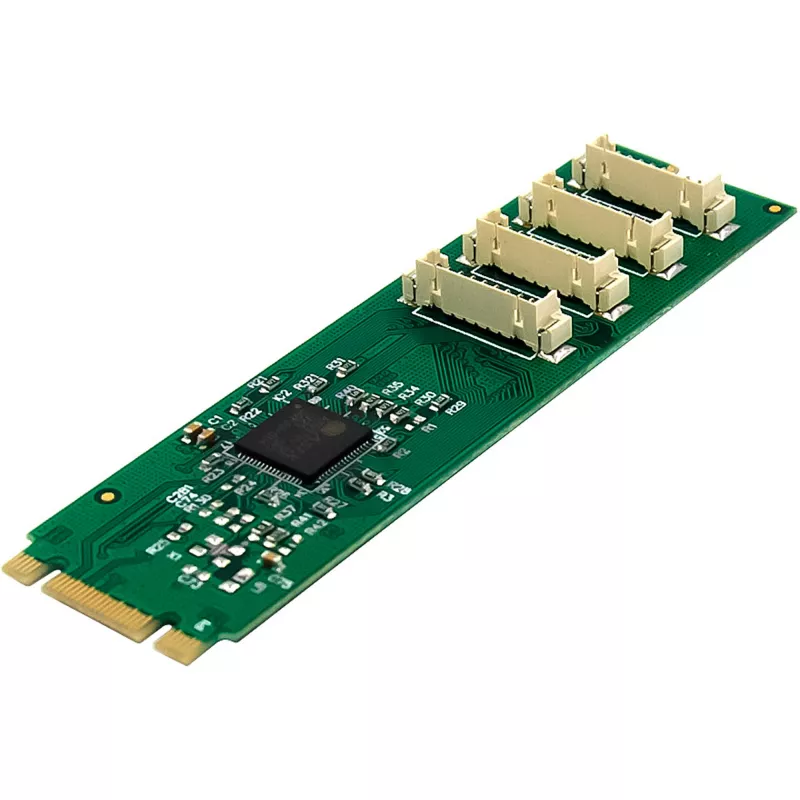

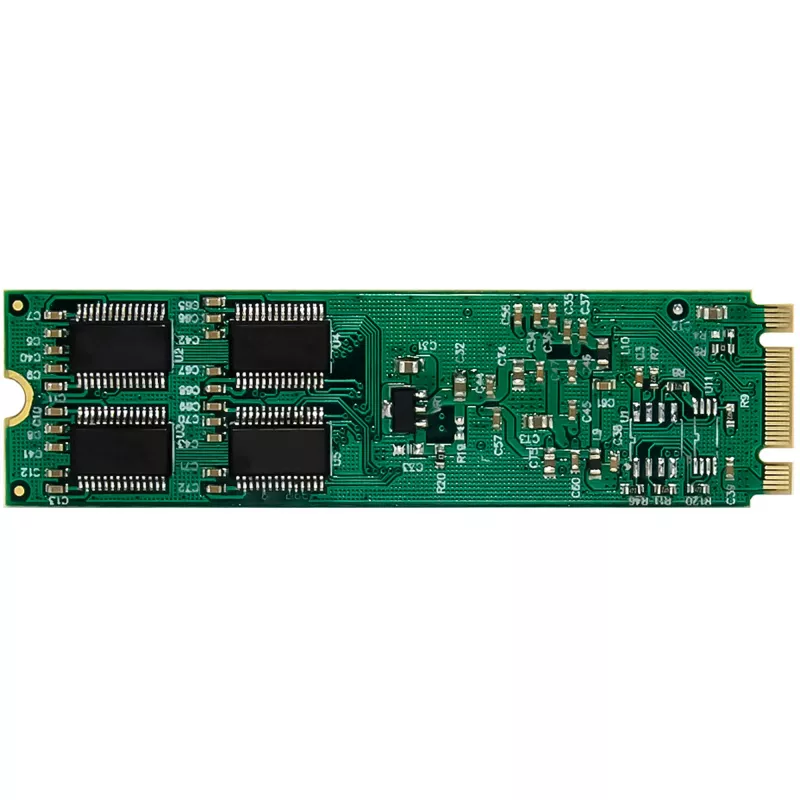

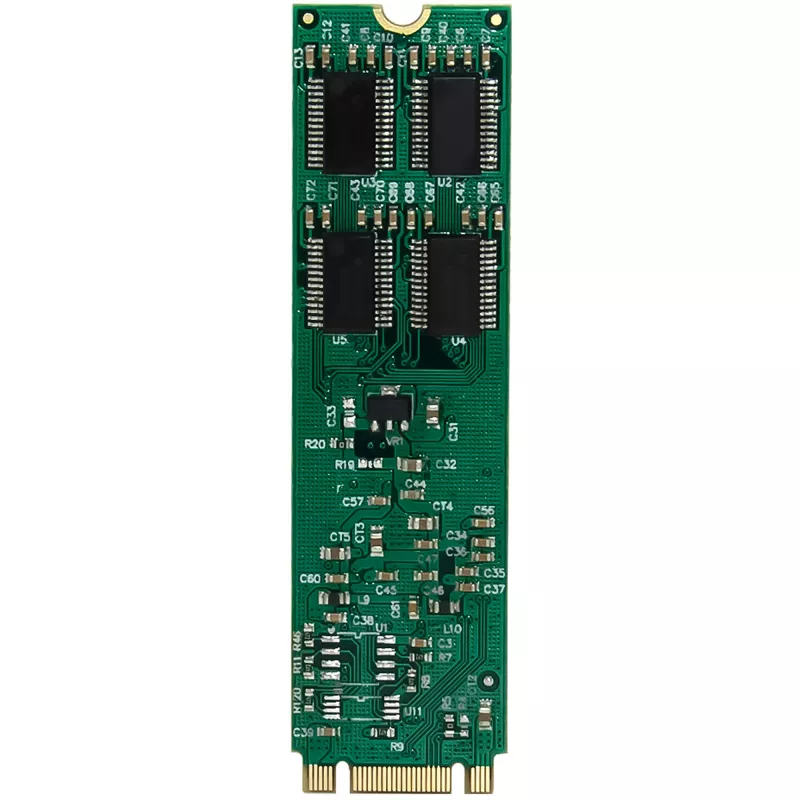

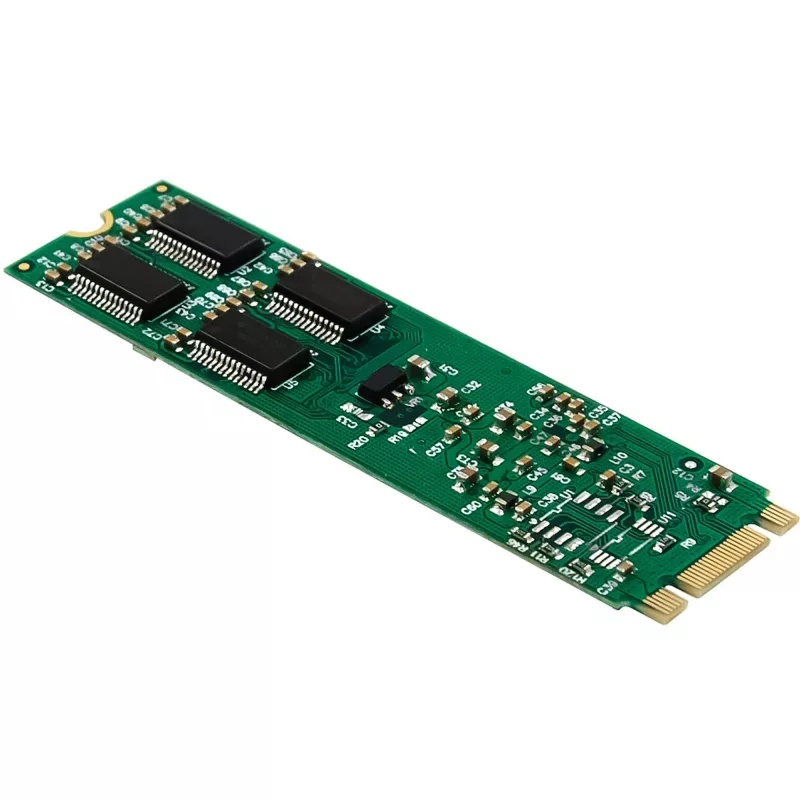

InLine 76660W vidinė nuosekliojo prievado adapteris M.2 lizdui, lizdas (M), ASIX AX99100, 4 Gbit/s

Išplėtimo plokštė, skirta M.2 konvertavimui į 4 nuosekliuosius 9 kontaktų lizdus
PCIe 3.0 x4 sąsajasu didelių duomenų perdavimo spartų palaikymu
Automatinis linijų aptikimas paleidimo metulengvam sistemos integravimui
Plokštėje esantis šviesos diodo indikatoriusveiklos aktyvumui rodyti
Suderinama su Windows ir Linux

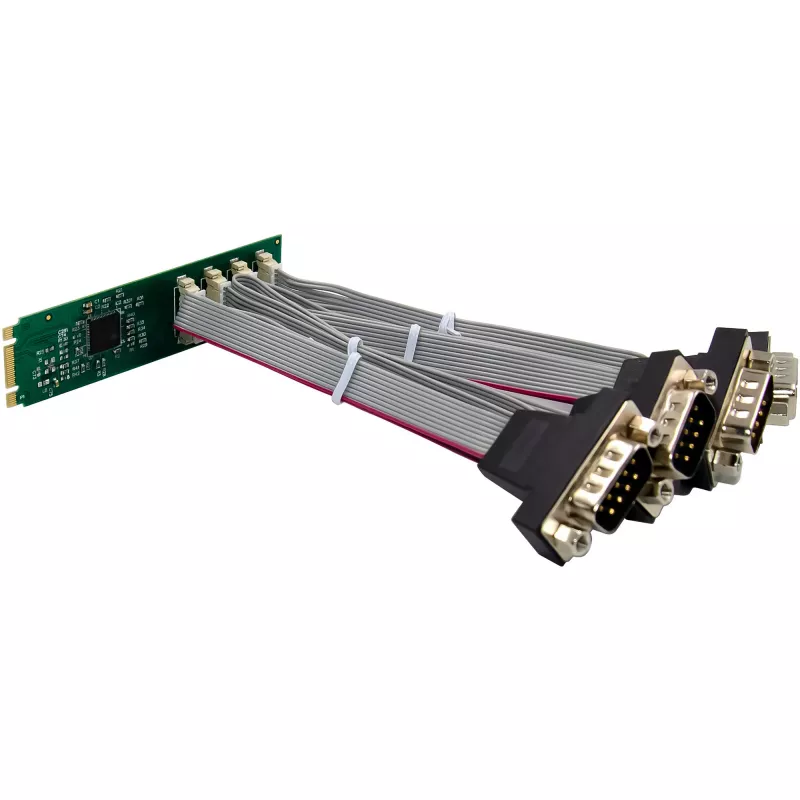

InLine® sąsajos plokštė M.2 į 4 nuosekliuosius 9 kontaktų lizdusleidžia naudoti iki keturių nuosekliųjų sąsajų (DB9-9 kontaktų) ir siūlo galingą konvertavimą iš M.2 į nuoseklųjį ryšį. Plokštė turi PCIe 3.0 x4 sąsająir palaiko iki 4 Gb/s duomenų perdavimo spartą.
Automatinis linijų aptikimas paleidimo metu užtikrina sklandų sistemos integravimą. Plokštė maitinama tiesiogiai per PCIe magistralę (3,3 V). Pristatymo komplektacijoje taip pat yra žemo profilio lizdų laikikliai, todėl plokštę galima naudoti ir kompaktiškesnėse sistemose.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 x4 (maksimalus pralaidumas iki 4 Gb/s)
Valdiklis / mikroschemų rinkinys: ASIX AX99100
Prievadai – sąsajos:
1 x M.2 lizdas (Key M) modulio prijungimui
4 x nuoseklusis 9 kontaktų lizdas (DB9-9 kontaktų)

Suderinami modulių dydžiai: 2230, 2242, 2260, 2280
Matmenys: 22 mm x 80 mm (M.2 plokštė)
Darbo temperatūra: nuo -40 °C iki +85 °C

Funkcijos:

Automatinis linijų aptikimas paleidimo proceso metu
Šviesos diodo indikatorius skaitymo / rašymo veiklai rodyti
Maitinimas per PCIe magistralę (3,3 V)
Nereikia diegti tvarkyklių

Sistemos reikalavimai:Techninė įranga:

Laisvas PCIe x4 lizdas (taip pat suderinamas su x8 ar x16 lizdais)
Pagrindinė plokštė su PCIe 3.0 arba naujesne

Operacinių sistemų suderinamumas:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: nuo branduolio versijos 2.6

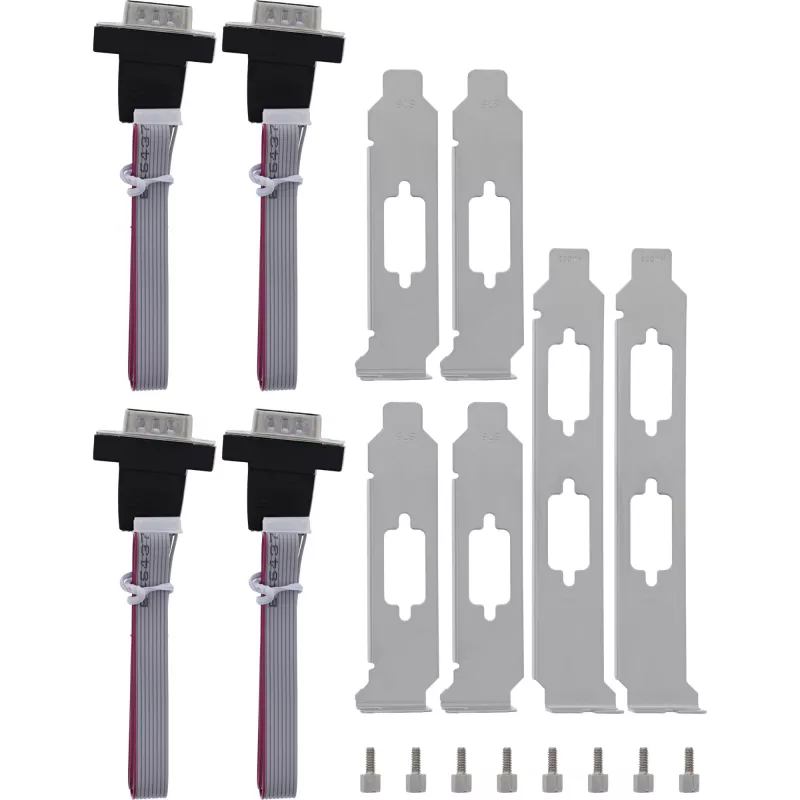

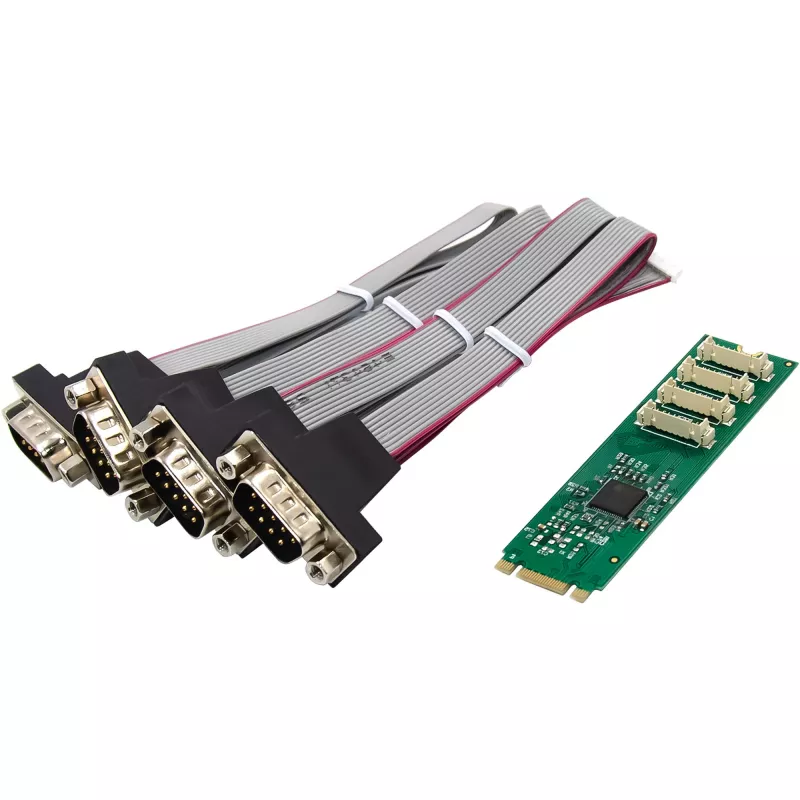

Pristatymo komplektacija:

1 x InLine® sąsajos plokštė M.2 į 4 nuosekliuosius 9 kontaktų lizdus
4 x žemo profilio lizdų laikikliai
2 x aukšto profilio lizdų laikikliai
4 x DB9 9 kontaktų nuoseklieji kabeliai (20 cm)
10 x varžtai
1 x tvarkyklių CD
1 x naudotojo vadovas (vokiečių / anglų k.)
Darbo temperatūra: 0 °C – 55 °C
Laikymo temperatūra: -40 °C – 70 °C
Drėgmė: 10% - 90% be kondensacijos

InLine 76660W. Sąsaja (prijungimas prie kompiuterio): M.2, Išvesties sąsaja: Nuoseklusis prievadas, Sąsajos lytis (prijungimas prie kompiuterio): Lizdas (M). Kilmės šalis: Taivanas. Mikroschemų rinkinys: ASIX AX99100, Maksimali duomenų perdavimo sparta: 4 Gbit/s. Maitinimo įėjimo įtampa: 3,3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Palaikomos serverių operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Įdėkite tinkamą M.2 modulį (Key M, dydžiai 2230–2280) į adapterio M.2 lizdą. Įstatykite adapterį į laisvą PCIe x4 / x8 / x16 lizdą pagrindinėje plokštėje; plokštė gaus maitinimą iš PCIe magistralės. Prijunkite nuosekliuosius įrenginius prie keturių DB9 prievadų naudodami pateiktus kabelius. Plokštė atlieka automatinį linijų aptikimą paleidimo metu. Įsitikinkite, kad pasirinktas M.2 modulis yra suderinamas su jūsų sistema, ir tvirtai pritvirtinkite adapterį naudodami pateiktus laikiklius ir varžtus.

Rekomendacijos

Stabiliam veikimui naudokite PCIe lizdą, palaikantį PCIe 3.0, ir prieš jungdami svarbius įrenginius patikrinkite operacinės sistemos suderinamumą. Pasirinkite tinkamą M.2 modulio dydį pagal plokštės lizdą, o montuodami kompaktiškoje sistemoje plokštę pritvirtinkite atitinkamo profilio laikikliu.
