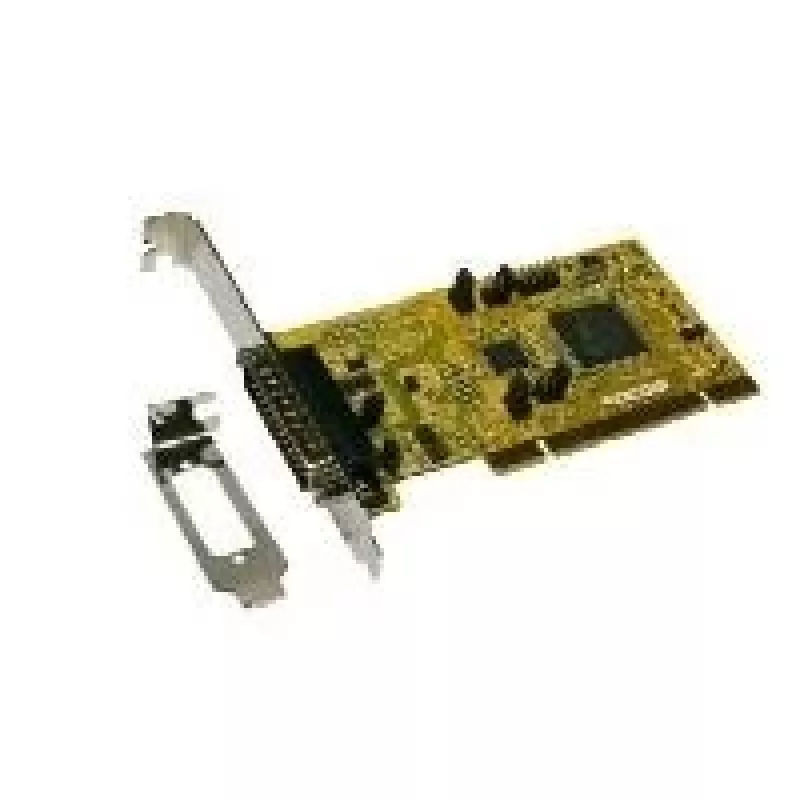

EXSYS EX-42372 PCI 2S serijinė RS-422/485 plokštė su žemo profilio laikikliu

Ši PCI plėtimo plokštė prideda du RS-422/485 serijinius prievadus prie stalinio kompiuterio, užtikrindama patikimą pramoninį ryšį iki 921,6 Kbps duomenų perdavimo sparta. Plokštė palaiko tiek 2 laidų, tiek 4 laidų RS-485 režimus su pasirenkamais 120 omų terminavimo ir poslinkio rezistoriais, todėl tinka kelių abonentų tinklams.

Privalumai

Oxford OX16C952 lustų rinkinys užtikrina 128 baitų FIFO buferius kiekvienam prievadui, sumažindamas CPU apkrovą didelės spartos perdavimo metu. Plokštė atitinka PCI 2.1/2.2/2.3/3.0 standartą ir palaiko tiek 3,3 V, tiek 5 V universalius PCI lizdus.

Tinka

• Pramoninės automatizavimo ir valdymo sistemoms
• Jungimui prie RS-422/485 jutiklių, PLC ir prietaisų
• Senų sistemų atnaujinimui, kai reikia serijinių prievadų
• Žemo profilio stalinėms sistemoms (su pridėtu laikikliu)

Pagrindinės specifikacijos

• Sąsaja: PCI 32 bitų, 33 MHz
• Prievadai: 2x DB9 male
• Serijiniai standartai: RS-422, RS-485
• Lustų rinkinys: Oxford Semiconductor OX16C952
• FIFO: 128 baitų vienam prievadui
• Maks. duomenų sparta: 921,6 Kbps
• Srauto valdymas: RTS/CTS, XON/XOFF
• OS palaikymas: Windows XP/Vista/7/8/10/11, Server, Linux, DOS

Rekomendacijos

Kad kelių abonentų RS-485 tinklai būtų patikimi, įjunkite integruotus terminavimo ir poslinkio rezistorius pagal poreikį. Įdiekite WHQL sertifikuotus tvarkykles prieš įstatydami plokštę, kad būtų užtikrintas automatinis IRQ ir I/O priskyrimas.
