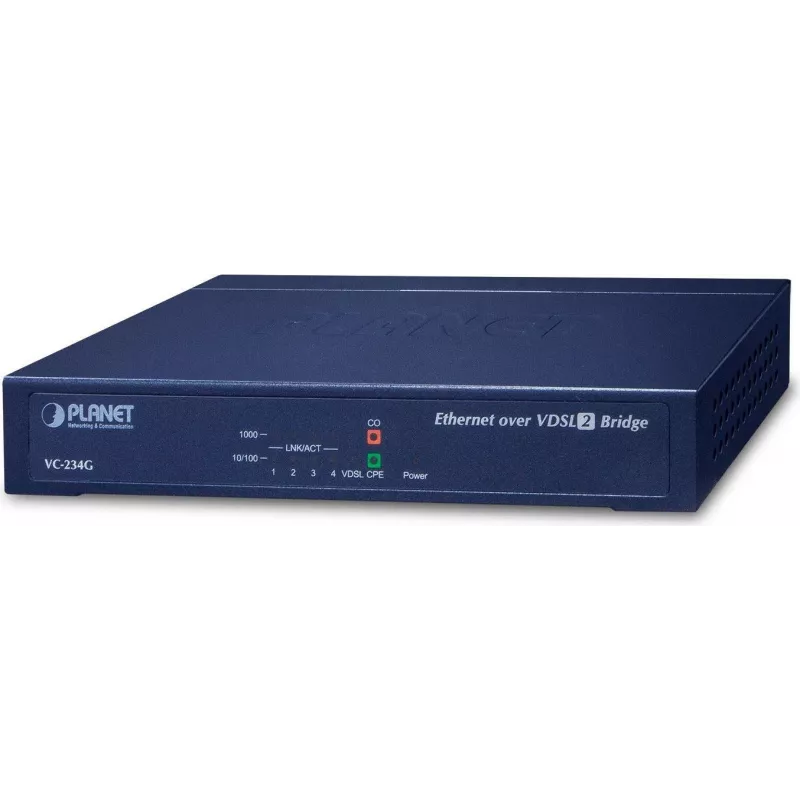

Tinklo tiltas PLANET VC-234G

PLANET VC-234G yra Gigabit Ethernet per VDSL2 tinklo tiltas, kuris užtikrina didelės spartos duomenų perdavimą esamais telefono variniais laidais. Jis sujungia VDSL2 ir Gigabit Ethernet technologijas, kad praplėstų Ethernet tinklus be perinstaliavimo, siūlydamas simetrinę spartą iki 190/190 Mbps trumpose varinėse kilpose ir ilgo pasiekiamumo ryšį iki 1,4 km mažesniu greičiu. Įrenginyje yra keturi RJ45 Ethernet prievadai, du RJ11 telefono lizdai (vienas VDSL ir vienas POTS) ir palaikomas vektorizavimas, kad sumažintų kryžminius trikdžius, kai naudojamas su vektorizavimą palaikančiais DSLAM įrenginiais.

Privalumai

VC-234G užtikrina didelę pralaidumą esamomis telefono linijomis naudojant VDSL2, palaiko Gigabit Ethernet LAN greitį (10/100/1000 Mbps) ir turi integruotą POTS skirstytuvą, todėl balso paslauga gali dalintis ta pačia varine pora. Palaikymas ITU-T G.993.5 vektorizavimui pagerina maksimalų linijos pralaidumą pašalinant kryžminius trikdžius, o įrenginys siūlo paprastą montavimą su Plug-and-Play veikimu, priekinio skydelio būsenos LED indikatoriais ir pasirenkamais CPE/CO režimais per DIP jungiklį.

Tinka

• Ethernet plėtrai per esamus telefono varinius laidus
• Pralaidumo teikimui IPT triple-play paslaugoms (IPTV, VoD, VoIP)
• Ilgo pasiekiamumo Ethernet jungtims ten, kur nėra šviesolaidžio ar galimybės perinstaliuoti laidus
• Taškas-taškas ryšiams tarp centrinės stoties ir kliento patalpų (naudokite CO + CPE porą)

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: VDSL2 simetrinė iki 190/190 Mbps (G.INP, Sym, 8 dB) maždaug 300 m atstumu; asimetrinė iki 240/120 Mbps (G.INP, Asym, 8 dB); ilgas pasiekiamumas iki 20/12 Mbps maždaug 1,4 km atstumu
• Ethernet: 4 × RJ45 prievadai, 10/100/1000 Mbps, IEEE 802.3/802.3u/802.3ab, 802.1p, 802.3x
• Telefono sąsajos: 2 × RJ11 (1 × VDSL, 1 × POTS) su integruotu POTS skirstytuvu
• Vektorizavimas: ITU-T G.993.5 palaikymas (veikia su vektorizavimą palaikančiais DSLAM įrenginiais)
• Režimo pasirinkimas: CPE arba CO per DIP jungiklį
• Maitinimas: 5 V DC, 2 A
• Medžiaga / spalva: Metalinis korpusas, mėlyna
• Svoris: 0,35 kg

Kaip naudoti

Įdiekite VC-234G, prijungdami įrenginį prie esamo RJ11 telefono lizdo VDSL ryšiui ir prijunkite Ethernet įrenginius prie RJ45 prievadų. Jei toje pačioje linijoje reikalinga POTS telefono paslauga, naudokite įrenginio POTS RJ11 lizdą; integruotas skirstytuvas atskiria balsą ir duomenis. Norėdami sukurti taškas-taškas ryšį, vieną įrenginį nustatykite į CO režimą, o kitą – į CPE režimą naudodami DIP jungiklį. Patikrinkite ryšį ir veikimą pagal priekinio skydelio būsenos LED indikatorius. Įrenginys veikia kaip Plug-and-Play keitiklis ir yra suderinamas su standartiniais tinklo protokolais.

Rekomendacijos

VC-234G naudokite su vektorizavimą palaikančiais DSLAM įrenginiais, kad maksimaliai padidintumėte linijos pralaidumą, ir pastatykite CO bei CPE įrenginius tinkamuose varinės poros galuose. Norėdami optimalaus pralaidumo, sumažinkite kilpos ilgį ir venkite triukšmingų ar pažeistų varinių laidų; patikrinkite LED indikatorius diagnostikai ir laikykitės vietinių taisyklių dėl tinklo įrengimo.
