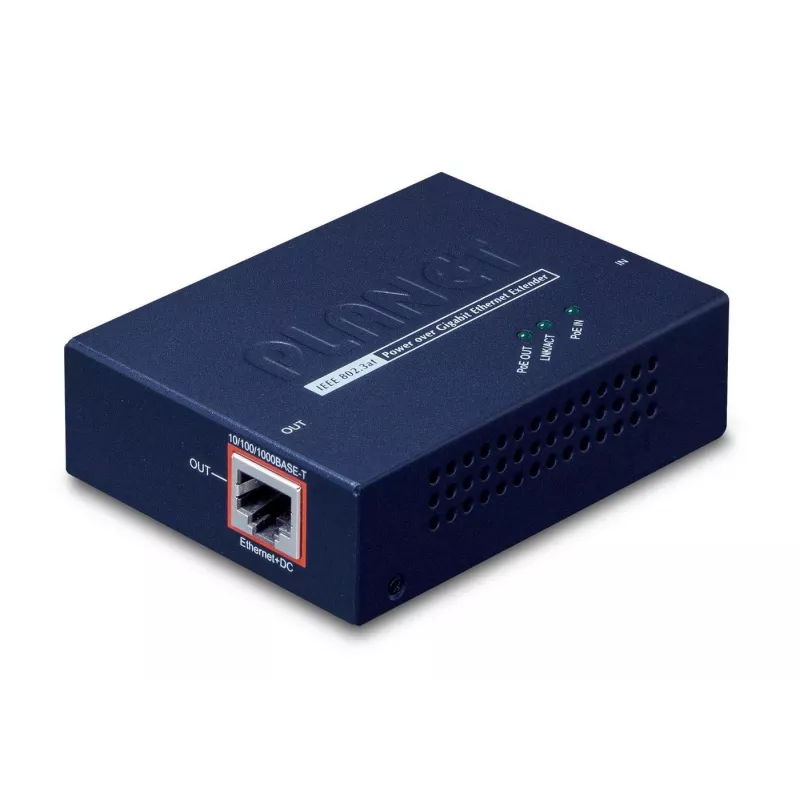

Tinklo siųstuvas-imtuvas PLANET POE-E201

PLANET POE-E201 yra kompaktiškas tinklo siųstuvas-imtuvas, praplečiantis Gigabit Ethernet duomenų ir IEEE 802.3at/802.3af maitinimo per Ethernet (PoE) perdavimą už standartinės 100 m ribos. Sukurtas paprastam diegimui plug-and-play principu, vienas POE-E201 padidina PoE pasiekiamumą iki 200 m naudojant Cat 5/5e/6 UTP kabelį, o kelis plėtiklius galima jungti grandine norint pasiekti 300 m, 400 m arba iki 500 m ilgesnėms instaliacijoms. Įtaisytas mažame metaliniame korpuse su dviem RJ-45 prievadais (PoE IN ir PoE OUT), šis įrenginys palaiko Gigabit spartą, tuo pat metu perduodamas maitinimą maitinamiems įrenginiams be atskiro maitinimo šaltinio.

Privalumai

POE-E201 užtikrina didelės galios PoE persiuntimą kartu su Gigabit duomenų plėtimu kompaktiškame, prie sienos tvirtinamame metaliniame korpuse. Jam nereikia jokios konfigūracijos ir jis veikia plug-and-play principu, taip suteikiant ekonomišką PoE instaliacijų išplėtimą už 100 m Ethernet ribos. Įrenginys išsaugo duomenų perdavimo našumą, tuo pat metu įvedant nuolatinę srovę į išvesties prievadą, o jo maži matmenys (94 × 70 × 26 mm) ir 2 RJ-45 prievadai supaprastina kabelių tiesimą bei vietos parinkimą tinklo diegimuose.

Tinka

• PoE ryšių išplėtimui prie IP kamerų už 100 m ribos
• PoE išplėtimui belaidžiams prieigos taškams didelėse teritorijose ar viešose vietose
• PoE IP telefonų ir kitų nuotolinių PoE maitinamų įrenginių prijungimui
• Grandininiam jungimui ilgų atstumų PoE jungtims paslaugų teikėjams

Pagrindinės specifikacijos

• Modelis: PLANET POE-E201
• Prievadai: 2 × RJ-45 (PoE IN, PoE OUT)
• Duomenų perdavimo sparta: Gigabit Ethernet (iki 1000 Mbit/s)
• Palaikomi PoE standartai: IEEE 802.3af / 802.3at (galios persiuntimas)
• Kabelio tipas: Cat 5 / 5e / 6 UTP
• Maksimalus išplėstinis pasiekiamumas: 200 m vienam plėtikliui; grandine jungiamas iki 500 m (priklausomai nuo vienetų skaičiaus)
• Matmenys: 94 × 70 × 26 mm
• Svoris: 0,197 kg
• Korpusas: metalinis, tvirtinamas prie sienos

Kaip naudoti

Įdiekite POE-E201 tarp maitinimo šaltinio įrangos (PSE), tokios kaip PoE komutatorius ar injektorius, ir maitinamo įrenginio (PD). Prijunkite PSE prie PoE IN RJ-45 prievado; prijunkite PD prie PoE OUT RJ-45 prievado. Įrenginys įveda nuolatinę srovę į PoE OUT prievadą, tuo pat metu skaidriai perduodamas Gigabit Ethernet duomenis. Ilgesniems atstumams nuosekliai (grandine) tarp PSE ir PD įdėkite papildomus POE-E201 įrenginius pagal reikiamą pasiekiamumą, užtikrindami, kad kiekvienas plėtiklis būtų sujungtas Cat 5/5e/6 kabeliu.

Rekomendacijos

Naudokite aukštos kokybės Cat 5e arba Cat 6 UTP kabelį geriausiam našumui ir patikrinkite savo PSE galios biudžetą, kai jungiate kelis POE-E201 įrenginius grandine. Laikykitės maksimalių išplėtimo ribų ir patikrinkite jungtis po įdiegimo, kad įsitikintumėte tinkamu duomenų pralaidumu ir galios tiekimu nuotoliniam įrenginiui.
