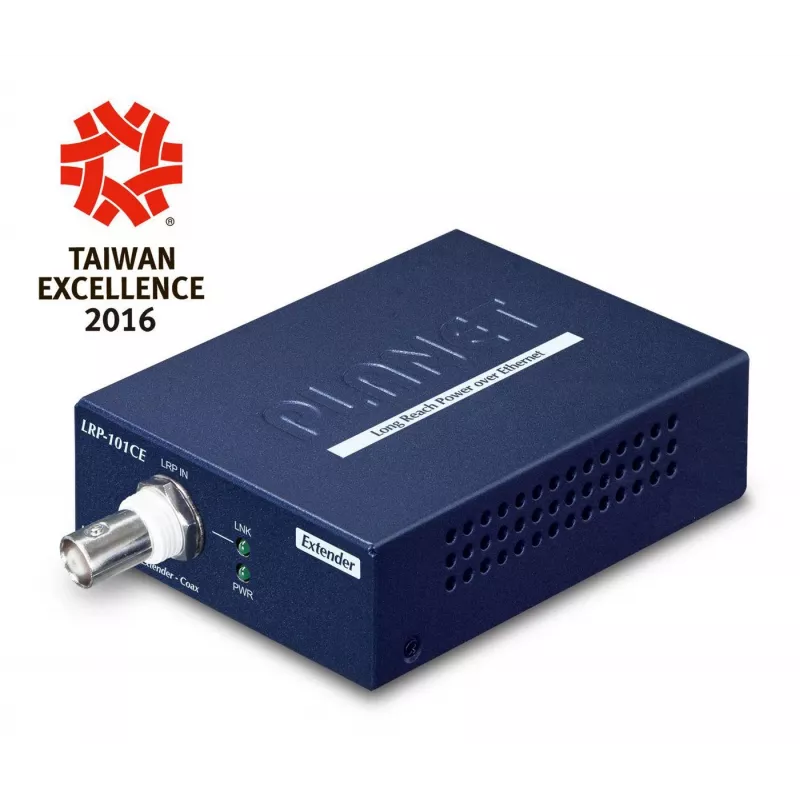

Tinklo siųstuvas PLANET LRP-101CE

PLANET LRP-101CE yra vieno prievado ilgo nuotolio PoE prailgintuvas, skirtas tiekti tiek duomenis, tiek energiją 802.3af/at suderinamiems maitinamiems įrenginiams didesniais atstumais nei standartinis 100 m. Veikdamas kartu su PLANET ilgo nuotolio PoE injektoriais arba kelių kanalų ilgo nuotolio PoE jungikliais, LRP-101CE leidžia perduoti duomenis esama 75 Ω koaksialine kabeline linija iki 1 000 m (3 280 pėdų) atstumu, tuo pačiu tiekiant PoE nuotoliniam PD.

Privalumai

LRP-101CE užtikrina iki 25 W išėjimo galią per Ethernet, kad maitintų PoE IP kameras, PoE belaidžius prieigos taškus ar prieigos kontrolės įrenginius. Jis palaiko grandininį sujungimą naudojant BNC T jungtis, kad prireikus būtų galima dalintis keturiais mazgais viename prievade. Įrenginys veikia plačiame temperatūrų diapazone (nuo −20 iki 70 °C), užtikrindamas stabilų veikimą atšiauriomis sąlygomis, o priekiniame skydelyje yra šviesos diodų indikatoriai, rodantys ryšį, aktyvumą ir PoE būseną. „Plug-and-play“ konstrukcija nereikalauja konfigūravimo ir gali atkurti ryšį per mažiau nei 5 sekundes.

Tinka

• Ilgo nuotolio IP kamerų įrengimui naudojant esamą koaksialinį kabelį
• Lauko ir didelių plotų PoE belaidžių AP diegimui (automobilių stovėjimo aikštelės, miesteliai)
• Prieigos kontrolei ir nuotoliniams tinklo įrenginiams be artimų elektros lizdų
• Mažam tinklo išplėtimui grandininiu būdu sujungiant kelis LRP mazgus

Pagrindinės specifikacijos

• Standartai: IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
• Maksimalus atstumas: iki 1 000 m (3 280 pėdų) per 75 Ω koaksialinį kabelį
• PoE išėjimas: iki 25 W (PoE biudžetas prievadui)
• Išėjimo srovė: 0,6 A
• Prievadai: 1 × RJ‑45 Ethernet LAN
• LED indikatoriai: ryšys, aktyvumas, PoE
• Darbinė temperatūra: nuo −20 iki 70 °C
• Matmenys (P×G×A): 94 × 70 × 26 mm
• Svoris: 0,357 kg
• Spalva: mėlyna

Kaip naudoti

Įdiekite LRP‑101CE nuotolinio įrenginio vietoje ir prijunkite jo RJ‑45 prievadą prie PoE maitinamo įrenginio (pavyzdžiui, IP kameros ar belaidžio AP). Tinklo pusėje prijunkite LRP‑101CE prie PLANET ilgo nuotolio PoE injektoriaus arba ilgo nuotolio PoE jungiklio per esamą 75 Ω koaksialinį kabelį (naudojant BNC jungtis). Energija ir duomenys tiekiami iš centrinio injektoriaus/jungiklio į LRP‑101CE, kuris vėliau tiekia PoE per Ethernet jungtį PD. Konfigūruoti nereikia; įrenginys yra „plug-and-play“ ir būseną rodo per priekinius šviesos diodus.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite geros būklės 75 Ω koaksialinį kabelį ir patikrinkite suderinamumą su PLANET ilgo nuotolio PoE injektoriumi arba ilgo nuotolio PoE jungikliu. Įsitikinkite, kad maitinamo įrenginio PoE klasė ir energijos suvartojimas neviršija 25 W išėjimo galios ir 0,6 A srovės, kurią gali tiekti LRP‑101CE.
