Tinklo tiltas PLANET VC-234 valdomas 4 prievadų Fast Ethernet (10/100) montuojamas į stovą 1U, nuolatinės srovės įvestis, 0,8 Gbit/s komutavimo pajėgumas

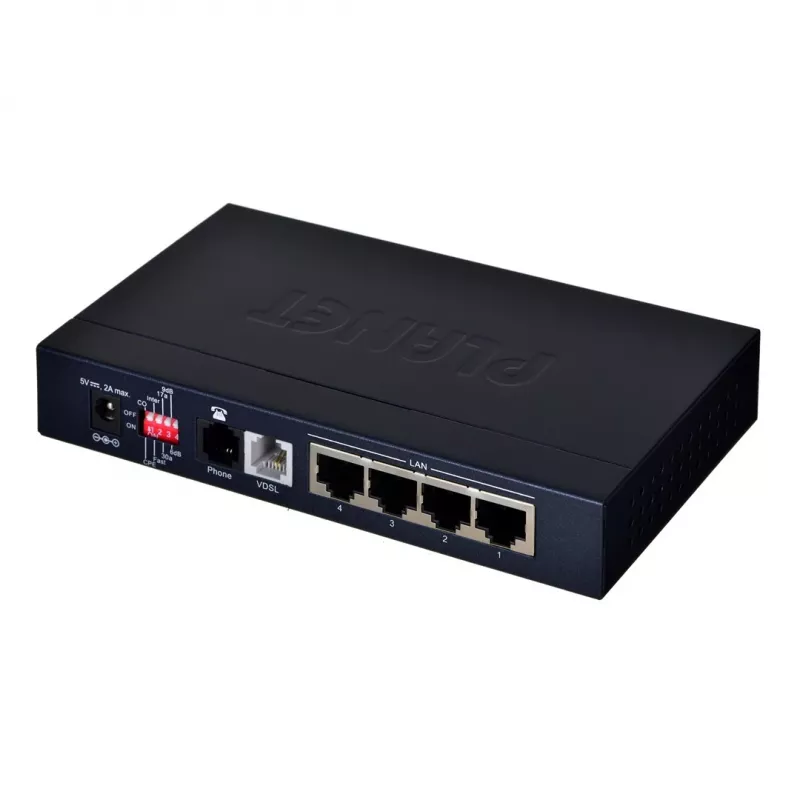

Tinklo tiltas PLANET VC-234 yra Ethernet-per-VDSL2 tiltas, sukurtas teikti didelio našumo eterneto ryšį esamomis varinėmis telefono linijomis. Palaikantis simetrišką duomenų perdavimo spartą iki 100/100 Mbps 300 m atstumu ir išplėstines spartas, pvz., 20/4 Mbps iki 1,4 km, VC-234 įgalina greitą duomenų perdavimą be laidų keitimo. Jis turi keturis RJ-45 eterneto prievadus ir du RJ-11 lizdus (vieną VDSL ir vieną POTSo) su įmontuotu POTSo skirstytuvu, leidžiančiu vienu metu naudoti telefono paslaugą ir VDSL duomenis ta pačia linija. Įrenginys pasiekiamas kliento patalpų įrangos (CPE) ir centrinės stoties (CO) režimais ir tinka kaip eterneto plėtiklis arba tiltas paslaugų teikėjų ar pastatų vidaus diegimams.

Privalumai

VC-234 sujungia VDSL2 ir eterneto technologijas, kad užtikrintų laidinio greičio našumą mažais atstumais ir patikimą tolimojo ryšio pasiekiamumą esamomis varinėmis poromis. Jo simetriška 100/100 Mbps sparta palaiko pralaidumui reiklias paslaugas, o įmontuotas POTSo skirstytuvas pašalina poreikį keisti telefono laidus. Įrenginys yra paruoštas naudoti, energiją taupantis ir turi aiškius priekinio skydelio šviesos indikatorius prievadų ir sistemos diagnostikai. Paprastas DIP jungiklis parenka CPE arba CO režimą, kad būtų galima lanksčiai diegti tiesioginio taškas–taškas ryšiuose.

Tinka

• Eterneto išplėtimui į atokias patalpas ar aukštus esamomis varinėmis telefono linijomis
• Trigubų paslaugų (IPTV, VoIP, VOD) teikimui namams ir mažiems butams
• IPT paslaugų teikėjų paskutinės mylios jungtims ir daugiabučių instaliacijoms
• Eterneto ryšio užtikrinimui ten, kur kabelių pertiesimas yra nepraktiškas

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: iki 100/100 Mbps simetriškai 300 m atstumu; iki 20/4 Mbps 1,4 km atstumu (kinta priklausomai nuo profilio ir linijos kokybės)
• Sąsajos: 4 × RJ-45 eterneto prievadai, 2 × RJ-11 (1 × VDSL, 1 × POTSo)
• VDSL2 profiliai: palaiko 17a (ilgam pasiekiamumui) ir 30a (trumpam atstumui / laidiniam greičiui)
• Režimai: CPE ir CO (pasirenkama DIP jungikliu)
• Standartai: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Maitinimas: nuolatinės srovės įvestis, tipinė galios sąnauda 7,2 W
• Matmenys: 155 × 86 × 26 mm; Svoris: 0,368 kg
• Spalva: Mėlyna

Kaip naudoti

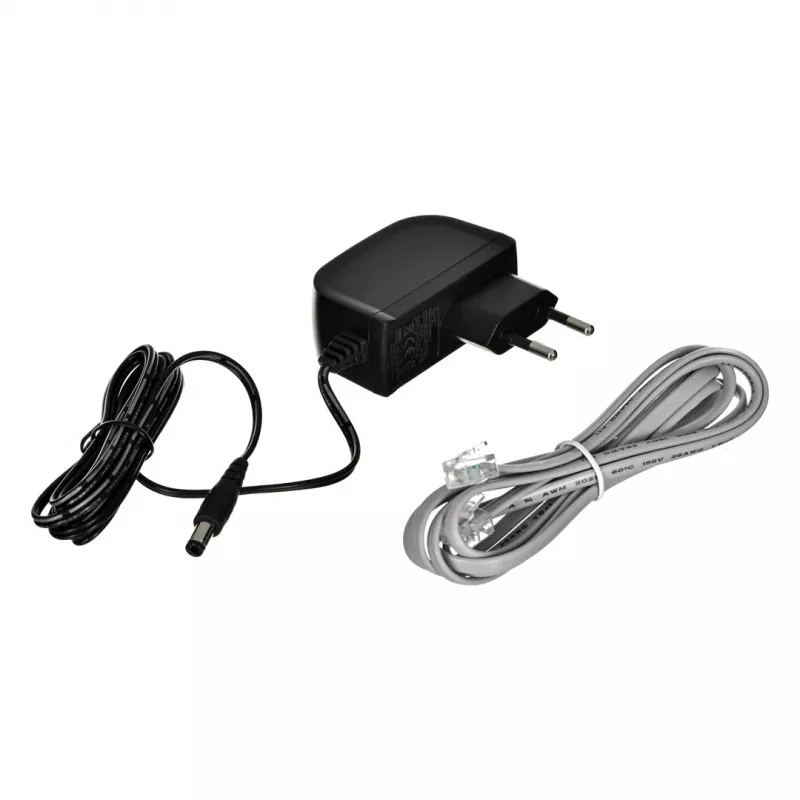

Įdiekite VC-234 prijungdami jo RJ-11 VDSL lizdą prie esamo telefono sieninio lizdo ir prijunkite LAN įrenginius prie RJ-45 eterneto prievadų. Įsitikinkite, kad naudojamas įmontuotas POTSo skirstytuvas, jei telefonui reikia dalytis ta pačia linija. Nustatykite vieną įrenginį CO režimu, o nuotolinį – CPE režimu, naudodami DIP jungiklį tiesioginiam taškas–taškas ryšiui. Įjunkite įrenginį tinkamu nuolatinės srovės adapteriu ir patikrinkite veikimą naudodami priekinio skydelio šviesos indikatorius, kad patvirtintumėte ryšio ir veiklos būseną.

Rekomendacijos

Optimaliam našumui pasirinkite VDSL2 profilį, atitinkantį linijos ilgį ir kokybę: naudokite 30a profilį trumpam atstumui, laidinio greičio poreikiams, ir 17a profilį didesniam pasiekiamumui. CO įrenginį statykite arčiau skirstomojo taško, o CPE įrenginį – pas klientą arba nuotoliniame galiniame taške. Palaikykite geros būklės varines poras ir mažinkite atšakas ar triukšmo šaltinius linijoje, kad išlaikytumėte pralaidumą.
