LevelOne Gigabit PoE retransliatorius, jungiamas kaskadomis, skirtas naudoti viduje ir lauke

POR-1220 yra Gigabit PoE-Plus retransliatorius, skirtas prailginti lauko PoE (802.3af/at) tinklų veikimo atstumą daugiau nei standartiniai 100 m. Įrenginys gauna maitinimą iš PoE maitinimo įrangos (PSE) ir turi tris RJ-45 prievadus: vieną IN prievadą maitinimui ir duomenų įvedimui bei du OUT prievadus – vieną su PoE (maitinimas + duomenys) ir vieną tik duomenims. Atsparus metalinis korpusas su IP65 apsauga, POR-1220 skirtas montuoti atviroje lauko aplinkoje ir naudoti su Gigabit PoE įrenginiais, tokiais kaip IP skaitmeniniai stendai ir kiti 802.3at maitinami įrenginiai.

Privalumai

POR-1220 kiekvienu vienetu prailgina Gigabit PoE ryšius dar 100 metrų, todėl montuotojai gali pasiekti iki 200 metrų nuo PSE, o nuosekliai jungiant kelis retransliatorius – ir dar daugiau. Jam nereikia išorinio maitinimo šaltinio, nes jis gauna maitinimą iš PSE, palaiko laidinio greičio Gigabit perdavimą (10/100/1000 Mbps) ir turi atsparų oro sąlygoms IP65 klasės metalinį korpusą, užtikrinantį patikimą veikimą lauke. Įrenginyje yra vienas PoE išėjimas ir vienas ne PoE išėjimas lanksčiam įrenginių prijungimui.

Pagrindinės specifikacijos

• Standartai: PoE 802.3af/at suderinamas (didelės galios tarpinis PoE)
• Prievadai: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT ne PoE)
• Duomenų perdavimo sparta: 10/100/1000 Mbps (laidinio greičio)
• Maksimalus prailginimas: kiekvienas retransliatorius prideda iki 100 m (tipinį 100 m prailgina iki 200 m; tolesnis prailginimas jungiant nuosekliai)
• Maitinimas: gauna maitinimą iš PSE (nereikia išorinio adapterio)
• Apsauga nuo patekimo: IP65 atsparus oro sąlygoms metalinis korpusas
• Diegimas: įjunk ir naudok, nereikia programinės įrangos

Kaip naudoti

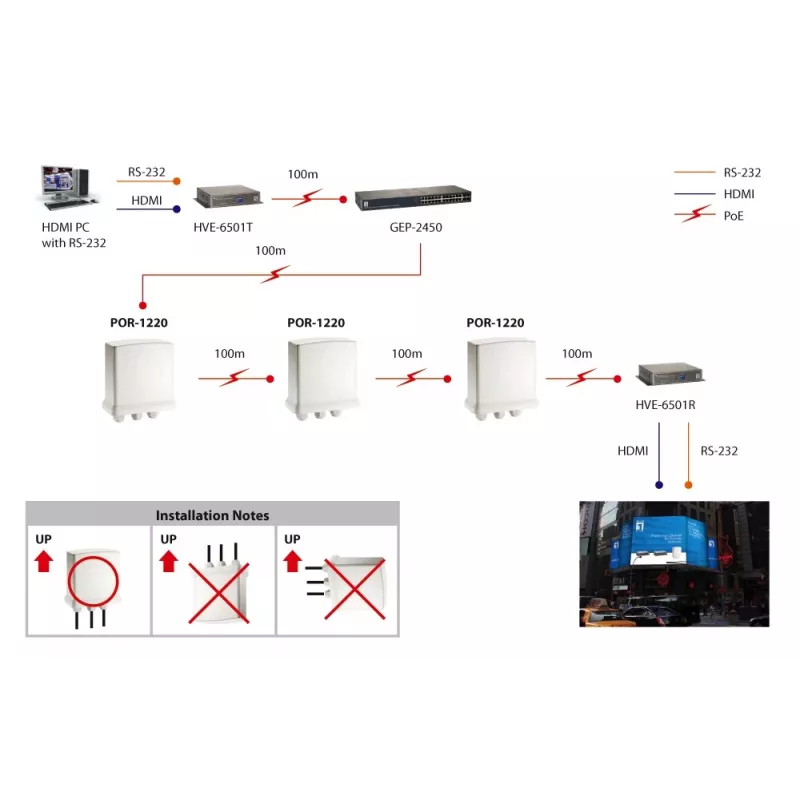

Prijunkite Gigabit PoE-Plus komutatorių ar kitą PSE prie POR-1220 IN RJ-45 prievado naudodami standartinį Ethernet kabelį pirmiesiems 100 m atkarpai. Iš POR-1220 OUT PoE prievado prijunkite savo PoE maitinamą įrenginį, kad gautumėte maitinimą ir duomenis papildomiems 100 m. Naudokite OUT ne PoE prievadą tik duomenų ryšiui, kai maitinimas nereikalingas. Norėdami prailginti atstumą daugiau nei 200 m, nuosekliai junkite papildomus POR-1220 įrenginius, prijungdami kito įrenginio IN prievadą prie ankstesnio retransliatoriaus OUT prievado. Užtikrinkite, kad PSE teiktų pakankamą galią prijungtiems įrenginiams; maksimalus pasiekiamas atstumas priklauso nuo maitinamo įrenginio galios poreikio.

Rekomendacijos

Prieš diegdami vieną ar kelis POR-1220 įrenginius, patikrinkite savo Gigabit PoE-Plus komutatoriaus (PSE) galios biudžetą ir nustatykite maitinamų įrenginių galios reikalavimus, kad apskaičiuotumėte, kiek retransliatorių galima naudoti išlaikant reikiamą galią galutiniame įrenginyje. Naudokite lauko sąlygoms pritaikytus Ethernet kabelius ir tinkamą apsaugą nuo viršįtampių montuojant atvirose vietose.
