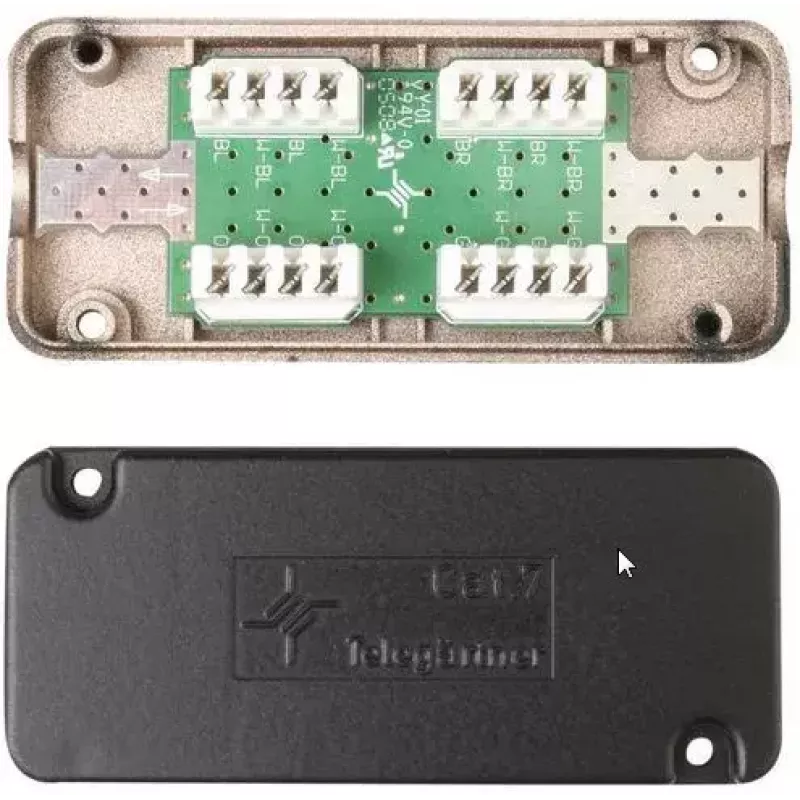

tinklo Extender Telegärtner J00060A0069

Telegärtner VM 8-8 moduliai (MPN J00060A0069) siūlo kompaktišką sprendimą prijungti arba pratęsti rinkoje esančius ekranuotus ir neekranuotus vytos poros diegimo kabelius (Cat. 5e / Cat. 6 / Cat. 7). Jie skirti pažeistų kabelių taisymui, ilginimui ir kabelių maršrutų pervedimui netiesiant naujų trasų, todėl galimi ekonomiški struktūrinių kabelių sistemų keitimai, išlaikant perdavimo charakteristikas.

Privalumai

VM 8-8 moduliai leidžia nuolat sujungti kelis kabelių segmentus ant bendros spausdintinės plokštės, naudojant LSA Plus gnybtus, išsaugant perdavimo savybes ir maksimalų linijos ilgį. Spalvų kodavimas atitinka EIA/TIA 568A bei 568B standartus, poros gali būti tiesiogiai įvedamos į gnybtus neišvyniojant. Konstrukcija užtikrina patikimą ekrano kontaktą, įvairius kabelio įvedimo variantus, atskirą įtempimo sumažinimą bei įrankių nereikalaujantį nerūdijančio plieno ekranavimo dangtelį ant stovo ir ant sienos tvirtinamų versijų. Galimas papildomas įžeminimo prijungimas ant spausdintinės plokštės (M4 varžtas) ir EMC suderinamumas pagal EN 50081-2 bei EN 50082-2.

Tinka

• Pažeistų Cat. 5e/6/7 diegimo kabelių taisymui
• Esamų vytos poros kabelių trasų ilginimui be pervedimo
• Laikinam ar nuolatiniam kabelių pervedimui struktūrinėse kabelių sistemose
• Stovo, ant sienos ir paviršinio montavimo sprendimams komerciniuose ar gyvenamuosiuose tinkluose

Pagrindinės specifikacijos

• Prijungimo technologija: LSA Plus gnybtai ant bendros spausdintinės plokštės
• Suderinami kabelių tipai: 4 porų ekranuoti ir neekranuoti kabeliai, AWG 24–22
• Spalvų kodavimas: EIA/TIA 568A ir 568B
• Maksimalus jungčių skaičius: iki 12 įeinančių ir 12 išeinančių 8 laidų kabelių (priklausomai nuo modulio tipo)
• Ekranavimas: prisukami gnybtai patikimam kontaktui; įrankių nereikalaujantis nerūdijančio plieno dangtelis (pasirinktose versijose)
• Montavimo galimybės: paviršinis (AP), ant sienos, 19 colių stovo ir bazinė laisvo sujungimo versija
• Įžeminimo jungtis: papildomas M4 varžtas ant spausdintinės plokštės
• EMC: atitinka EN 50081-2 ir EN 50082-2

Kaip naudoti

Pasirinkite VM 8-8 modulio tipą, atitinkantį jūsų montavimo būdą ir kabelių trasų skaičių. Įveskite įeinančius ir išeinančius 4 porų kabelius į modulį, kiekvieną porą įstatykite tiesiai į LSA Plus gnybtą, laikydamiesi EIA/TIA 568A arba 568B spalvinio kodo, ir užbaikite neišvyniodami porų. Ekranuotiems kabeliams pritvirtinkite ekraną prie spausdintinės plokštės naudodami prisukamus gnybtus ir, jei reikia, prijunkite įžeminimą M4 varžtu. Naudokite atskirą įtempimo sumažinimą su rinkoje esančiais kabelių raiščiais ir, kur taikoma, be įrankių uždėkite nerūdijančio plieno ekranavimo dangtelį.

Rekomendacijos

Geriausiems rezultatams prieš diegimą patikrinkite pasirinktą spalvinį kodą (568A ar 568B), kad užtikrintumėte vienodą laidų sujungimą visoje linijoje. Sumažinkite porų išvyniojimą iki minimumo, būtino užbaigimui, kad išlaikytumėte perdavimo charakteristikas, ir laikykitės vietinių įžeminimo bei EMC praktikų jungdami ekranuotus kabelius.
