Tinklo siųstuvas-imtuvas PLANET LRP-101U-KIT

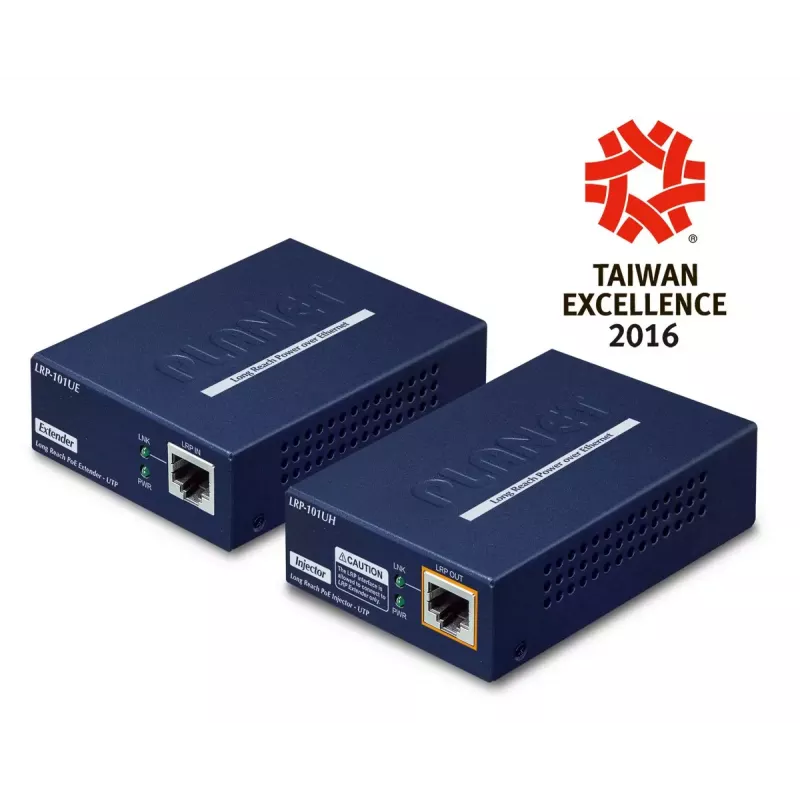

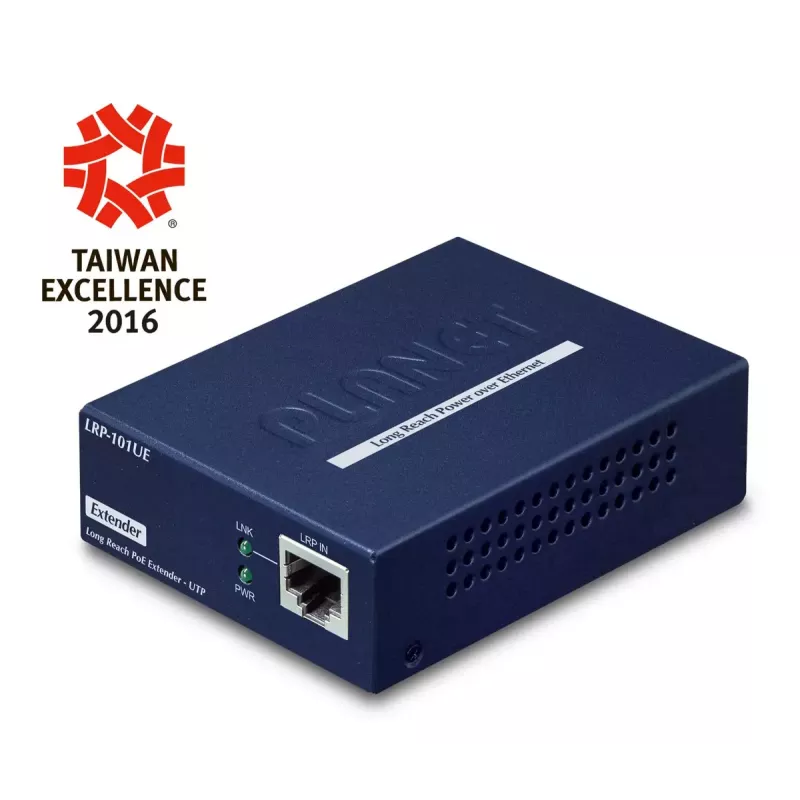

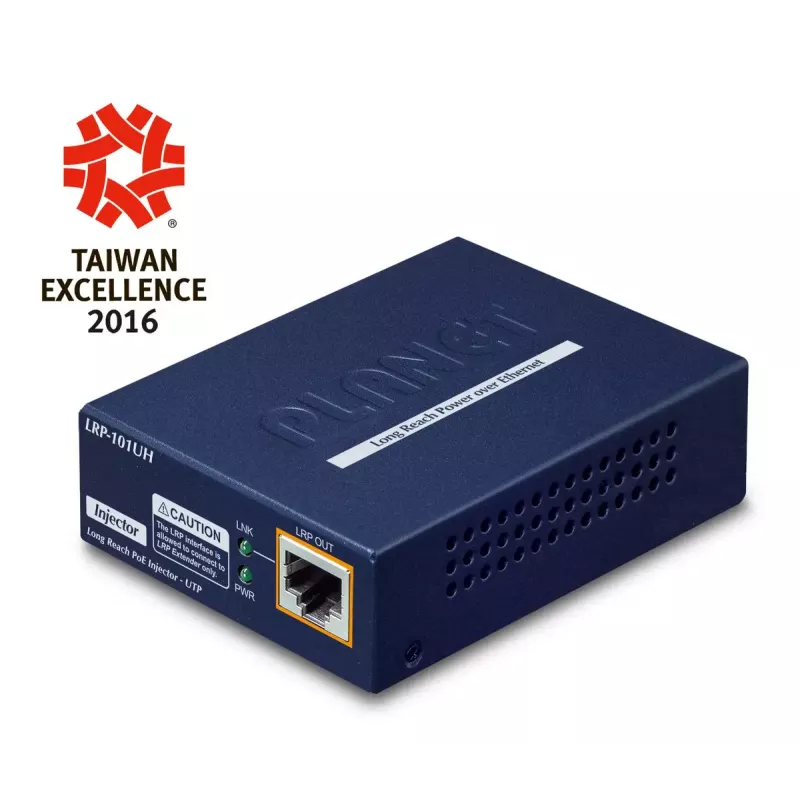

PLANET Long Reach PoE sprendimas LRP-101U-KIT yra tinklo siųstuvo ir imtuvo rinkinys, kuris vienu metu prailgina 10/100 Mbps Ethernet ryšį ir tiekia maitinimą nuotoliniams 802.3af/at maitinamiems įrenginiams už standartinės 100 m Ethernet ribos. Rinkinys palaiko ilgo nuotolio duomenų ir maitinimo perdavimą iki 500 m (1 640 pėdų) per 4 porų UTP kabelį ir iki 300 m (1 000 pėdų) per vieną vytos poros laidą, jį sudaro kompaktiška, tvirta metalinė injektoriaus ir ilgintuvo pora, kurią galima montuoti ant sienos, o veikimo temperatūros diapazonas nuo -20 iki 70 °C.

Privalumai

LRP-101U-KIT siūlo „taškas į tašką“, „plug-and-play“ PoE per UTP sprendimą, kuris pašalina nuotolinių maitinimo lizdų poreikį įrenginio vietoje. Jis tiekia iki 25 W IEEE 802.3af/at PoE maitinamiems įrenginiams, palaiko Cat5e–Cat7 kabelius ir užtikrina stabilų, aukštos kokybės perdavimą dideliais atstumais. Metalinis korpusas ir platus veikimo temperatūrų diapazonas daro rinkinį tinkamą reiklioms lauko ir pramoninėms aplinkoms. Priekinio skydelio šviesos diodai suteikia aiškią diagnostinę informaciją, leidžiančią paprastai stebėti būseną.

Tinka

• Ilgo nuotolio PoE IP kamerų diegimui (stebėjimui)
• Belaidžių prieigos taškų arba belaidžio LAN praplėtimui, kai nėra maitinimo lizdų
• Prieigos kontrolės sistemoms atokiose vietose
• Sandėliams, automobilių stovėjimo aikštelėms, miesteliams ir panašioms didelėms teritorijoms

Pagrindinės specifikacijos

• Modelis: PLANET LRP-101U-KIT (injektorius + ilgintuvas)
• Duomenų perdavimo sparta: 10/100 Mbps
• Maksimali PoE išvestis į PD: iki 25 W
• Pasiekiamumas per 4 porų UTP: iki 500 m (1 640 pėdų)
• Pasiekiamumas per vieną vytos porą: iki 300 m (1 000 pėdų)
• PoE standartas: suderinamas su IEEE 802.3af/at
• Veikimo temperatūra: nuo -20 iki 70 °C
• Korpusas: tvirtas metalinis, montuojamas ant sienos
• Saugumas: 128 bitų AES (įrenginys palaiko saugų perdavimą)
• Išėjimo įtampa: 48 V

Kaip naudoti

Sumontuokite injektoriaus bloką šalia maitinimo šaltinio ir prijunkite jį prie tinklo komutatoriaus standartiniu Ethernet kabeliu. Nutieskite 4 porų UTP kabelį (arba esamą vytos porą) nuo injektoriaus iki ilgintuvo, esančio iki nurodyto atstumo. Prijunkite ilgintuvą prie PoE PD (pavyzdžiui, IP kameros ar belaidžio prieigos taško) trumpu Ethernet kabeliu. Įjunkite injektorių; sistema yra „plug-and-play“ ir nereikalauja papildomos konfigūracijos. Stebėkite priekinio skydelio šviesos diodus, kad patikrintumėte ryšio, maitinimo ir veikimo būseną.

Rekomendacijos

Naudokite 5e ar aukštesnės kategorijos UTP kabelį (rekomenduojama Cat5e–Cat7) optimaliai signalo kokybei. Norėdami ilgiausio stabilaus vaizdo perdavimo, venkite tiesti UTP arti aukštos įtampos elektros linijų ir rinkitės ekranuotą kabelį elektriškai triukšmingoje aplinkoje. Patikrinkite PD maitinimo reikalavimus, kad įsitikintumėte, jog maksimali 25 W išvestis atitinka įrenginio poreikius.
