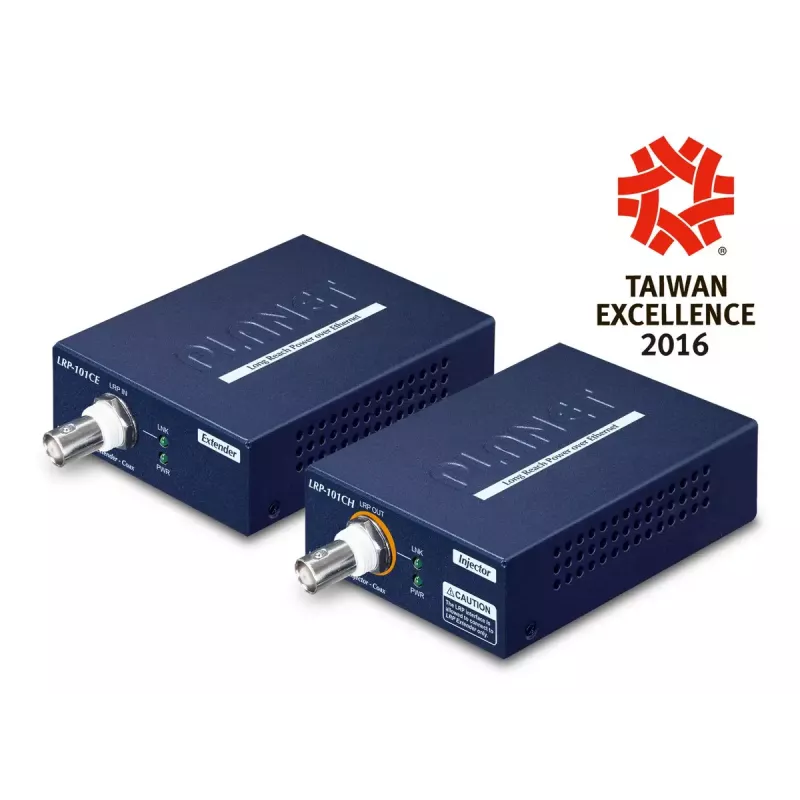

Tinklo siųstuvas-imtuvas PLANET LRP-101C-KIT

PLANET ilgojo nuotolio PoE sprendimas praplečia eterneto duomenų perdavimą ir tuo pačiu metu tiekia maitinimą nuotoliniams 802.3af/at PoE įrenginiams už standartinio eterneto 100 m ribos. LRP-101C-KIT yra vieno prievado PoE plėtinio komplektas per bendraašį kabelį, kuris perduoda duomenis ir maitinimą iki 1 000 m (3 280 pėd.) esamu 75 Ω bendraašiu kabeliu ir papildomus 100 m eterneto kabeliu prie nuotolinės PoE IP kameros, belaidžio prieigos taško ar prieigos kontrolės sistemos. Komplektas yra kompaktiškuose metaliniuose korpusuose, skirtas diegti įjunk ir veik principu klimato požiūriu sudėtingose aplinkose, kurių darbinės temperatūros diapazonas yra nuo -20 iki 70 °C.

Privalumai

LRP-101C-KIT užtikrina ilgojo nuotolio duomenų ir maitinimo perdavimą bendraašiu kabeliu, išlaikant suderinamumą su IEEE 802.3af/at PoE įrenginiais. Jis pašalina poreikį nuotoliniam maitinimo šaltiniui įrenginio gale, tiekdamas iki 25 W PoE maitinimą per eternetą, palaiko taškas-taškas diegimą įjunk ir veik principu be jokios konfigūracijos ir siūlo tvirtus metalinius korpusus bei ant sienos montuojamus dizainus, tinkančius ribotos erdvės vietoms.

Tinka

• PoE IP kamerų ir stebėjimo įrenginių praplėtimui iki 1 000 m esamu bendraašiu kabeliu
• Belaidžių prieigos taškų ar prieigos kontrolės sistemų maitinimui nuotolinėse vietose
• Ilgojo nuotolio PoE arba ne PoE tinklo plėtrai sandėliuose, automobilių stovėjimo aikštelėse, universitetų miesteliuose ir lošimo namuose

Pagrindinės specifikacijos

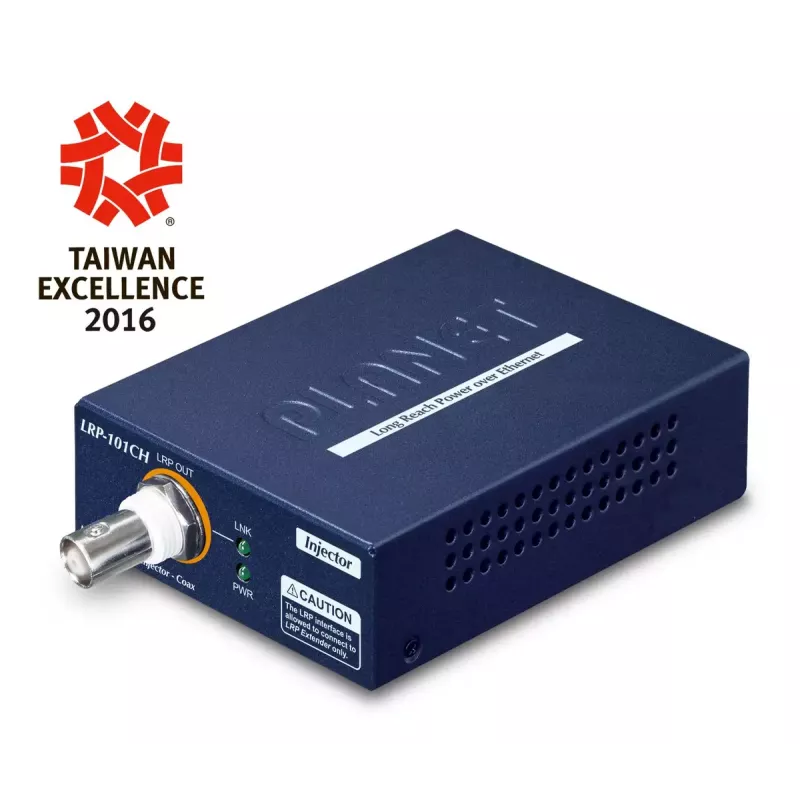

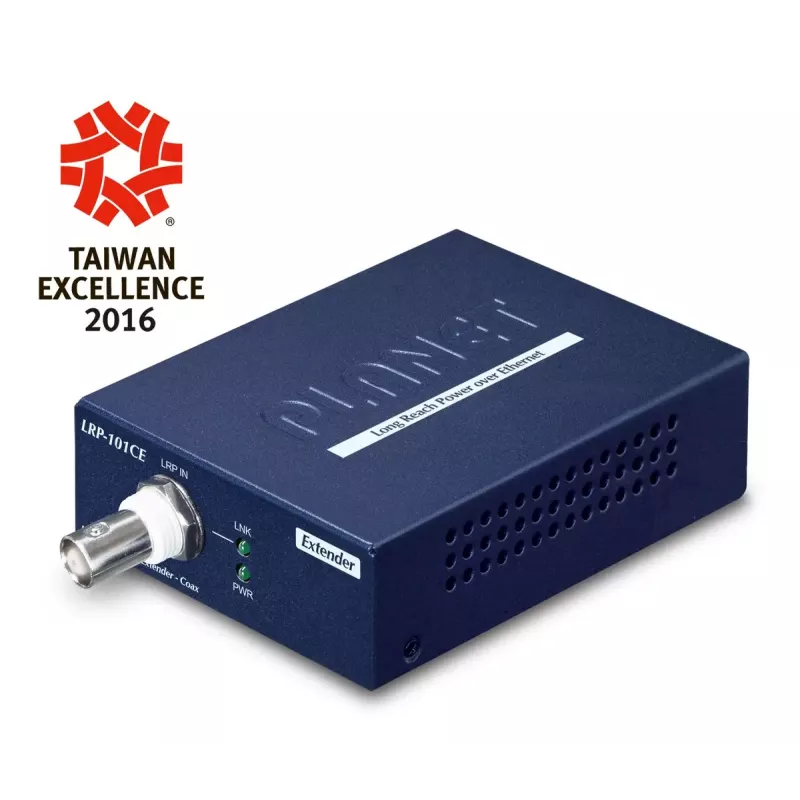

• Modelis: PLANET LRP-101C-KIT (apima LRP-101CH injektorių ir LRP-101CE plėstuvą)
• Eternetas: 1 × 10/100TX prievadas (kiekvienam įrenginiui)
• Ilgojo nuotolio perdavimo terpė: 75 Ω bendraašis kabelis iki 1 000 m (3 280 pėd.)
• Papildomas eterneto atstumas: iki 100 m UTP kabeliu iki PoE PD
• PoE išėjimas į PD: iki 25 W (suderinamas su 802.3af/at)
• Darbinė temperatūra: nuo -20 iki 70 °C
• Korpusas: kompaktiškas tvirtas metalinis, tvirtinamas ant sienos
• Sertifikatai: FCC, CE

Kaip naudoti

Sumontuokite LRP-101CH injektorių šalia maitinimo šaltinio ir prijunkite jo bendraašio kabelio išėjimą prie LRP-101CE plėstuvo, naudodami esamą 75 Ω bendraašį kabelį. Prijunkite LRP-101CE prie nuotolinio PoE įrenginio standartiniu eterneto kabeliu (iki 100 m). Įjunkite injektorių; sistema perduos duomenis ir iki 25 W PoE maitinimo prijungtam PD. Pagrindiniam taškas-taškas veikimui konfigūracijos nereikia; priekiniame skydelyje esantys būsenos šviesos diodai rodo ryšio ir maitinimo sąlygas.

Rekomendacijos

Naudokite aukštos kokybės 75 Ω bendraašį kabelį ir tinkamas jungtis, kad užtikrintumėte signalo vientisumą ilgais atstumais. Siekiant optimalaus veikimo, patikrinkite kabelio būklę ir sumažinkite fizinius pažeidimus ar susisukimus. Užtikrinkite, kad bendras eterneto kabelio ilgis nuo plėstuvo iki PD neviršytų 100 m, ir patikrinkite PD galios klasę, kad patvirtintumėte tinkamą maitinimo tiekimą.
