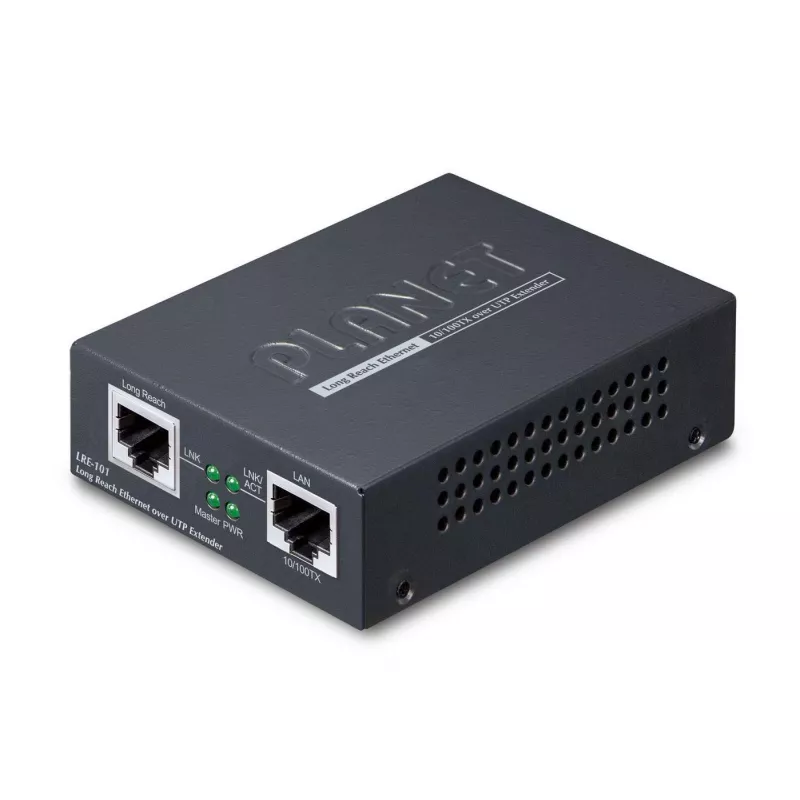

Tinklo siųstuvas-imtuvas PLANET LRE-101 1-Port 10/100TX Juodas 1200m

PLANET LRE-101 yra kompaktiškas Ethernet per UTP prailgintuvas metaliniame korpuse, kuris konvertuoja ir prailgina 10/100BASE-TX Ethernet signalus per esamus UTP ar telefono laidus. Jame yra vienas 10/100TX RJ45 prievadas ir viena UTP RJ45 jungtis, palaikanti pilno duplekso pralaidumą iki 100 Mbps, leidžianti prailginti Ethernet jungtis iki 700 m per Cat.5e UTP ir iki 1200 m per telefono laidą. Dėl mažo dydžio ir mažo energijos suvartojimo jis tinka IP įrenginiams pritaikyti prie esamų kabelių, nereikalaujant naujų tinklo kabelių tiesimo.

Privalumai

LRE-101 palaiko ilgo nuotolio Ethernet perdavimą per esamus UTP ar telefono laidus, sumažindamas naujų kabelių tiesimo poreikį. Jis siūlo paprastą taškas-taškas veikimą su pasirenkamais Master/Slave režimais per DIP jungiklį, mažą energijos suvartojimą (apie 1,55 W pilno veikimo metu) ir patvarų metalinį korpusą, kurį galima naudoti atskirai arba montuoti suderinamuose PLANET medijos keitiklių šasi. Įrenginys yra kompaktiškas ir tinkamas montuoti ant sienos arba DIN bėgelio, suderinamas su įprastais IP įrenginiais, tokiais kaip IP kameros, belaidžiai prieigos taškai, NVR ir skaitmeniniai ženklai.

Tinka

• Ethernet prailginimui iki didelio nuotolio IP kamerų
• Belaidžių prieigos taškų prijungimui per esamus laidus
• NVR ir skaitmeninių ženklų sujungimui naudojant esamus UTP ar telefono laidus
• Perėjimui nuo analoginių sistemų prie IP tinklų be kabelių keitimo

Pagrindinės specifikacijos

• Modelis: PLANET LRE-101
• Prievadai: 1 x 10/100 BASE-TX RJ45, 1 x UTP RJ45 jungtis
• Maksimalus perdavimo atstumas: iki 700 m (Cat.5e UTP), iki 1200 m (telefono laidas)
• Pralaidumas: pilnas dupleksas iki 100 Mbps
• Energijos suvartojimas: ≈1,55 W (pilnas veikimas)
• Matmenys (P x G x A): 97 mm x 70,3 mm x 26 mm
• Svoris: 0,189 kg
• Spalva: Juoda
• Montavimas: atskirai, ant DIN bėgelio arba sienos; suderinamas su PLANET MC-700 / MC-1500 šasi

Kaip naudoti

Įdiekite porą LRE-101 įrenginių taškas-taškas jungčiai: nustatykite vieną įrenginį į Master režimą, o kitą į Slave režimą naudodami įmontuotą DIP jungiklį. Prijunkite Ethernet įrenginį (pavyzdžiui, IP kamerą ar prieigos tašką) prie vieno įrenginio 10/100TX RJ45 prievado ir prijunkite esamą UTP ar telefono laidą prie UTP RJ45 jungties, kad signalas būtų perduotas į nuotolinį įrenginį. Priimančioje pusėje prijunkite nuotolinio įrenginio 10/100TX prievadą prie paskirties įrenginio. Pasirinktinai įdiekite įrenginius į PLANET medijos keitiklio šasi, kad būtų užtikrintas centralizuotas nuolatinės srovės maitinimas ir montavimas šasi.

Rekomendacijos

Siekiant patikimo veikimo, patikrinkite esamo kabelio kokybę ir pasirinkite Cat.5e UTP ar telefono laidą pagal reikiamą atstumą. Naudokite Master/Slave poravimą taškas-taškas jungtims ir venkite režimų maišymo kelių taškų scenarijuose. Apsvarstykite galimybę naudoti PLANET medijos keitiklio šasi, jei reikalingas centralizuotas maitinimas arba montavimas stove/DIN bėgelyje.
