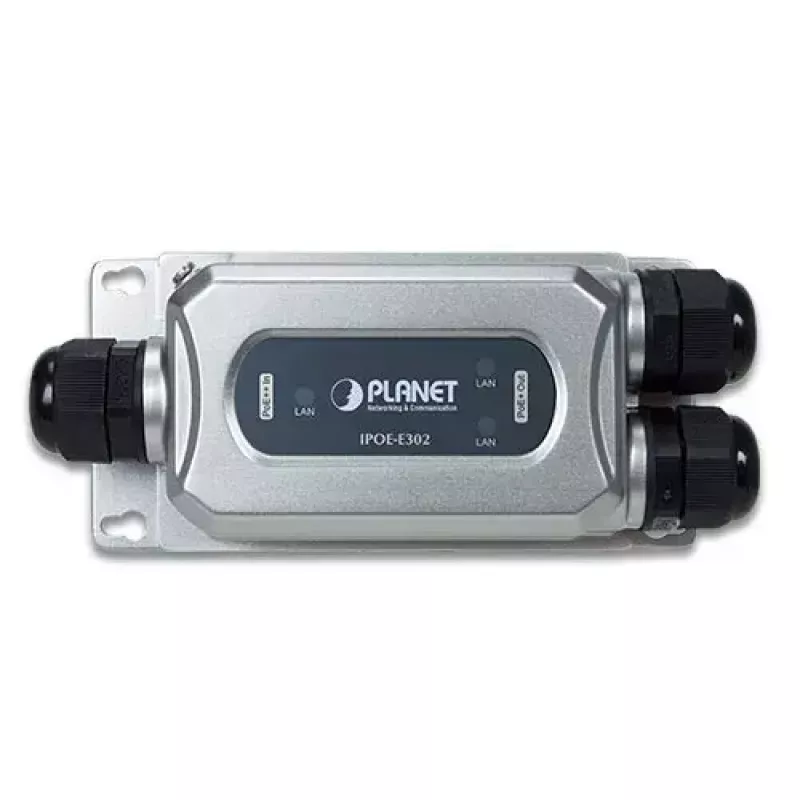

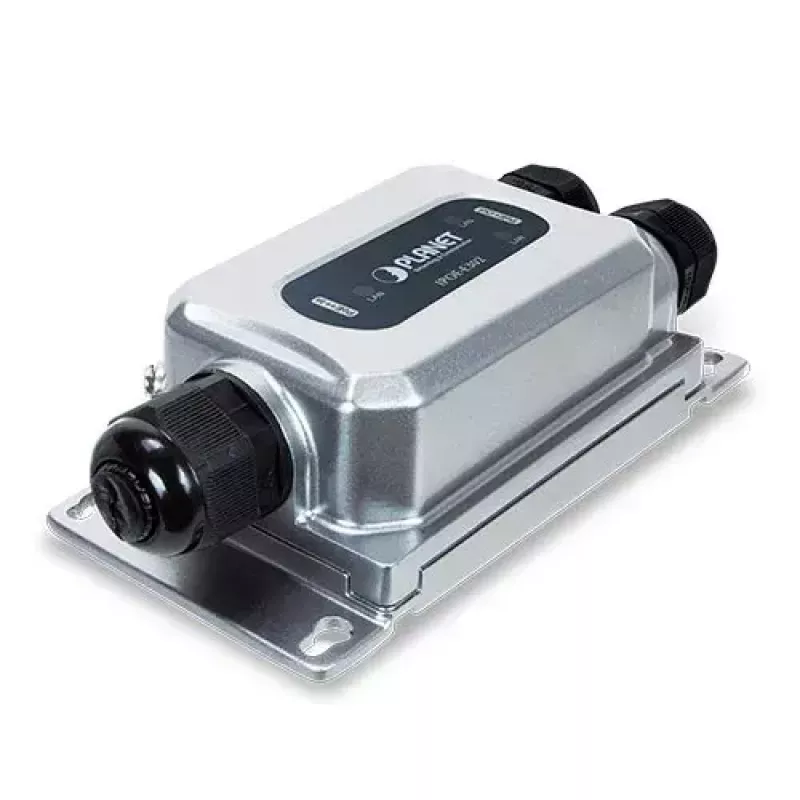

Tinklo siųstuvas PLANET IPOE-E302

PLANET IPOE-E302 yra lauko sąlygoms skirtas tinklo siųstuvas, praplečiantis Gigabit Ethernet duomenų ir PoE maitinimo atstumą už standartinės 100 m ribos. Įmontuotas į IP67 aliuminio korpusą, šis 1 prievado 802.3bt PoE++ į 2 prievadų 802.3bt/at Gigabit PoE plėtiklis priima iki 95 W iš 802.3bt PoE++ arba PoH įvesties ir suteikia bendrą iki 65 W PoE biudžetą per du išvesties prievadus. Jis skirtas taškas–daug taškų diegimui, kai reikia pridėti PoE prievadų be papildomų kabelių ir vengiant išorinių maitinimo adapterių.

Privalumai

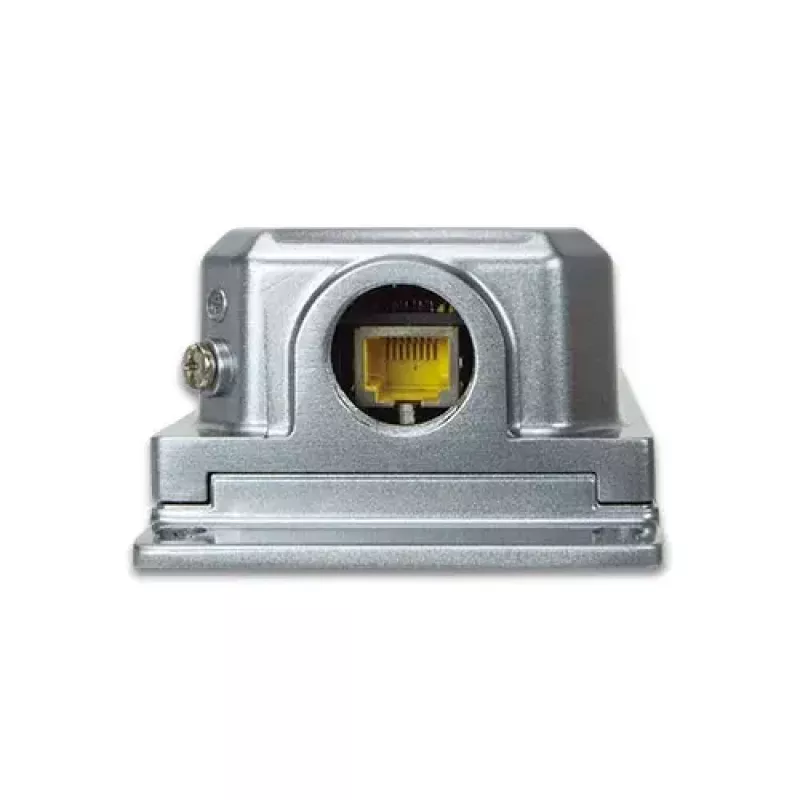

IPOE-E302 turi atsparias oro sąlygoms RJ45 jungtis su ekranuotais kištukais ir sandarias kabelių įvores, kad būtų užtikrintos patikimos lauko jungtys išlaikant IP67 apsaugą nuo dulkių ir vandens. Jo pramoninis aliuminio korpusas užtikrina elektromagnetinį atsparumą ir platų veikimo temperatūrų diapazoną nuo -40 iki 75 °C, palaikydamas stabilų darbą atšiaurioje aplinkoje. Įrenginys palaiko „plug-and-play“ diegimą ir perduoda tiek Gigabit Ethernet duomenis, tiek PoE maitinimą standartiniais Cat5/5e/6 kabeliais, leisdamas pasiekti iki 200 m atstumą maitinamiems įrenginiams.

Tinka

• Lauko PoE belaidžiai prieigos taškai
• Lauko PoE IP kameros
• Lauko PoE IP videotelefonai ir durų stotelės
• Taškas–daug taškų PoE diegimai, reikalaujantys praplėsto veikimo atstumo

Pagrindinės specifikacijos

• Modelis: PLANET IPOE-E302
• Prievadai: 1× PoE++/PoH įvestis (802.3bt), 2× PoE išvestis (802.3bt/at), 10/100/1000BASE-T
• Maksimali įvesties PoE galia: iki 95 W
• PoE išvesties biudžetas: iki 65 W (iš viso dviem prievadams)
• Duomenų perdavimo sparta: 10/100/1000 Mbit/s, automatinis derinimas, pilnas/pusiau dvipusis
• Apsaugos klasė: IP67 (aliuminio korpusas)
• Veikimo temperatūra: -40 iki 75 °C
• Matmenys (P×G×A): 150 × 43,8 × 72,9 mm
• Energijos suvartojimas (maks.): 97 W
• Indikatoriai: ryšio/veiklos šviesos diodai

Kaip naudoti

Įdiekite IPOE-E302 tarp maitinimo šaltinio įrangos (PSE) – pvz., 802.3bt PoE++ komutatoriaus arba PoH šaltinio – ir žemiau esančių maitinamų įrenginių (PD). Prijunkite PSE prie vieno „PoE+ In“ RJ45 prievado ir prijunkite iki dviejų PoE įrenginių prie dviejų „PoE++ Out“ RJ45 prievadų, naudodami Cat5/5e/6 kabelį. Pritvirtinkite sandarias kabelių įvores ir ekranuotus kištukus lauko diegimui, kad išlaikytumėte IP67 apsaugą. Įrenginiui nereikia jokios konfigūracijos, jis pradeda tiekti duomenis ir maitinimą automatiškai po prijungimo.

Rekomendacijos

Naudokite geros būklės Cat5e arba Cat6 kabelius, laikykitės praplėstos 200 m projektinės ribos pagal diegimo scenarijų ir užtikrinkite, kad aukščiau esantis PSE galėtų tiekti pakankamai 802.3bt/PoH galios, kad būtų užtikrintas reikiamas išvesties biudžetas prijungtiems PoE įrenginiams.
