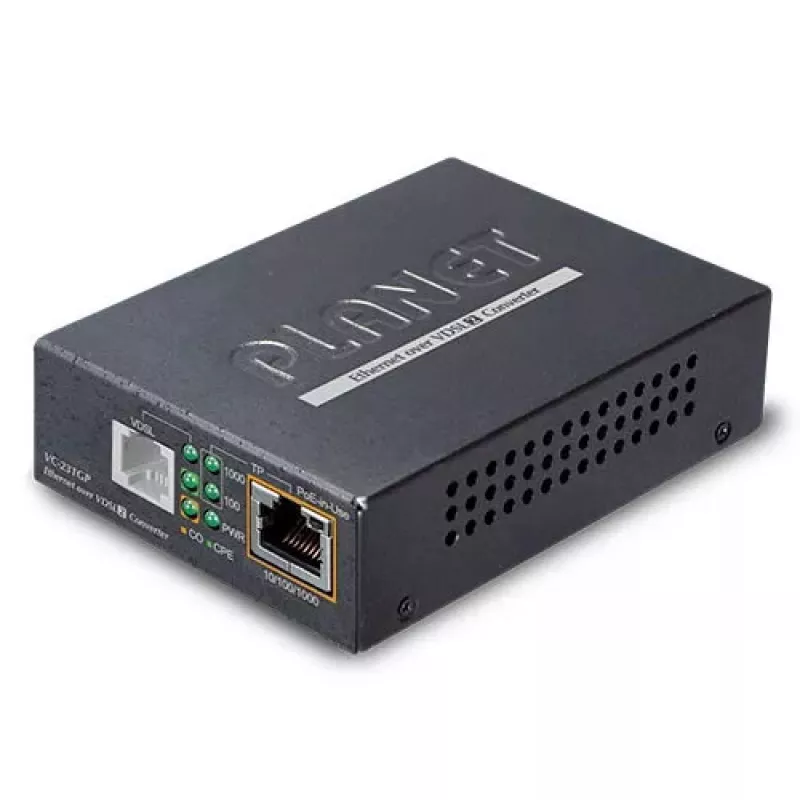

Tinklo medijos keitiklis PLANET VC-231GP

PLANET VC-231GP yra vieno prievado Gigabit Ethernet per VDSL2 keitiklis su integruotu IEEE 802.3at PoE+ injektoriumi, skirtas išplėsti Gigabit Ethernet ir tiekti maitinimą nuotoliniams PoE įrenginiams per esamą telefono varinę laidą. Jis palaiko VDSL2/ADSL2+ technologijas ir gali veikti su VDSL2 keitikliais arba daugiakanaliais VDSL2 jungikliais, perduodant Ethernet duomenis iki 1,4 km atstumu telefono laidu, o vėliau perduodant duomenis ir tiekiant iki 30 W PoE galios per papildomą 100 m UTP kabelį IEEE 802.3af/at maitinamiems įrenginiams.

Privalumai

VC-231GP sujungia Gigabit Ethernet, VDSL2/ADSL2+ DSL technologiją ir IEEE 802.3at PoE+ kompaktiškame metaliniame korpuse, užtikrindamas didelės spartos duomenų perdavimą ir nuotolinį įrenginių maitinimą be naujų laidų tiesimo. Jis palaiko asimetrinius ir simetrinius VDSL2 profilius, siūlo stabilų DSL ryšį su pasirenkama vektorizavimo pagalba, mažinančia kryžminius trikdžius, ir užtikrina ADSL2+ atsarginį režimą suderinamumui su senesniais ISP tinklais. Įrenginys turi du darbo režimus (CPE ir CO), pasirenkamus DIP jungikliu, ir įmontuotą telefono skirstytuvą, leidžiantį dalintis esamomis POTS linijomis.

Tinka

• Išplėsti tinklo ryšį prie nuotolinių PoE IP kamerų
• Maitinti ir prijungti PoE belaidžius prieigos taškus
• Prijungti PoE VoIP telefonus ar durų telefonus per esamas telefono linijas
• Sukurti taškas-taškas Ethernet ryšius per varinius telefono laidus

Pagrindinės specifikacijos

• Modelis: PLANET VC-231GP

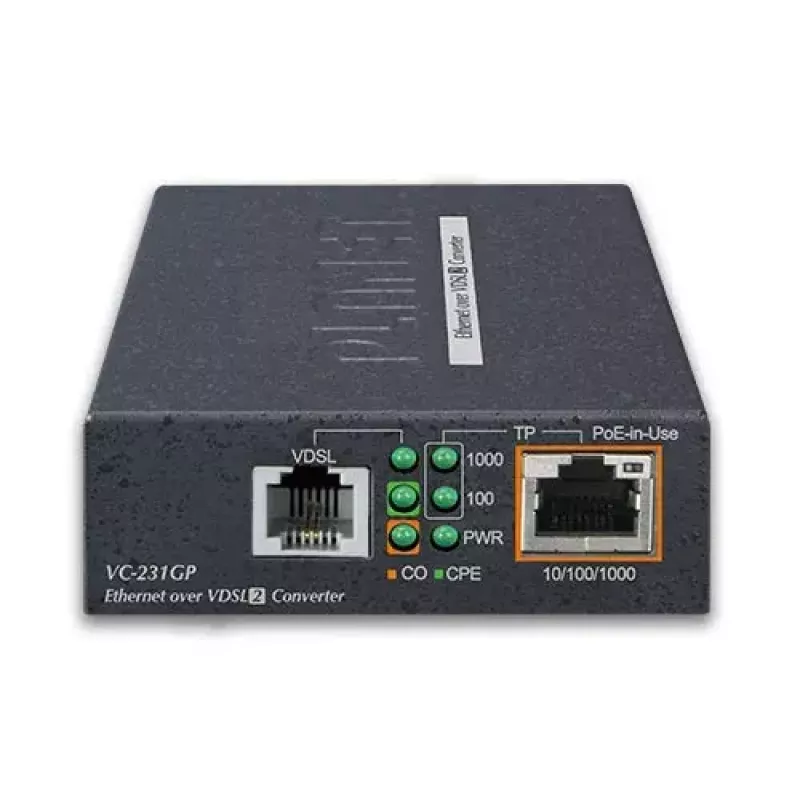

• Ethernet prievadas: 1 × Gigabit (10/100/1000Base-T)
• Maksimali duomenų perdavimo sparta: 1000 Mbit/s (Ethernet), VDSL2 iki 150/150 Mbps (trumpas atstumas)
• Maksimalus VDSL2 atstumas: iki 1,4 km (4 593 pėdų) telefono laidu
• PoE: IEEE 802.3at Power over Ethernet Plus, iki 30 W išėjimo į PD per 100 m UTP
• DSL palaikymas: VDSL2 su G.993.5 vektorizavimo palaikymu; ADSL2+ atsarginis režimas
• Matmenys: 97 × 70 × 26 mm; Svoris: 0,206 kg
• Spalva: Juoda; Korpusas: metalas

Kaip naudoti

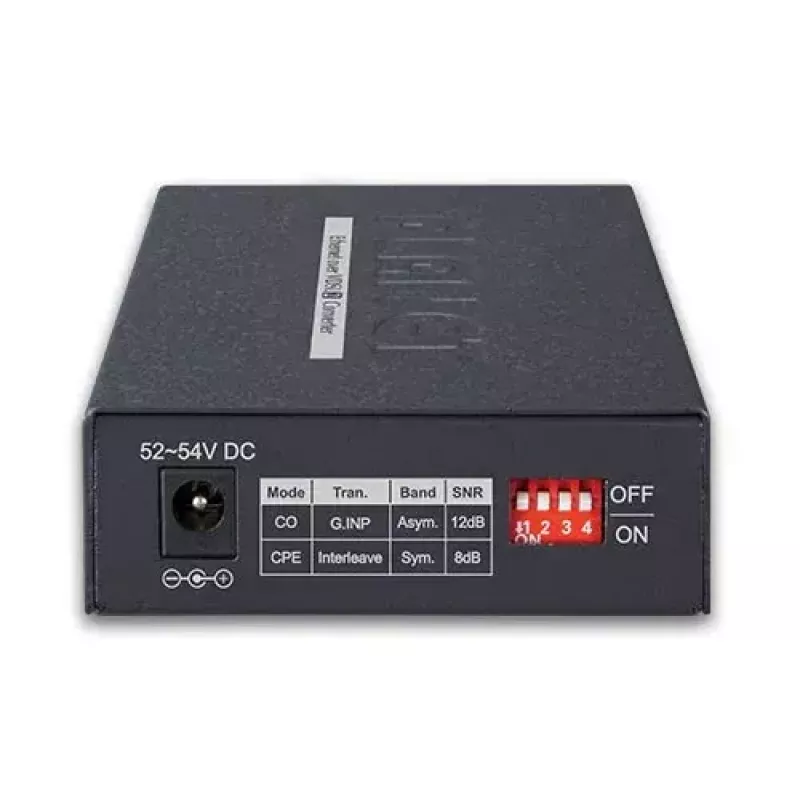

Nustatykite VC-231GP į CPE režimą, kai montuojate nuotolinėje kliento vietoje, arba į CO režimą, kai naudojate centrinėje vietoje, reguliuodami įmontuotą DIP jungiklį. Taškas-taškas ryšiui sujunkite VC-231GP (CPE) su suderinamu PLANET CO įrenginiu (pvz., VC-231G arba VC-234G) centrinėje pusėje. Prijunkite keitiklį prie esamo RJ11 telefono lizdo naudodami pateiktą skirstytuvą, kad atskirtumėte POTS ir VDSL2 signalus, tada nutieskite Cat5e/6 UTP kabelį nuo Gigabit Ethernet prievado iki nuotolinio PoE įrenginio. Įrenginys automatiškai užmegs DSL ryšį ir tieks duomenis bei PoE maitinimą IEEE 802.3af/at maitinamiems įrenginiams.

Rekomendacijos

Montuokite VC-231GP arti nuotolinio PoE įrenginio, kad sumažintumėte UTP kabelio ilgį (maks. 100 m visam PoE tiekimui), naudokite Cat5e arba Cat6 kabelį Ethernet jungčiai ir, kai įmanoma, sujunkite įrenginį su PLANET VDSL2 CO įrenginiu, palaikančiu vektorizavimą, kad pagerintumėte linijos stabilumą ir pralaidumą.
