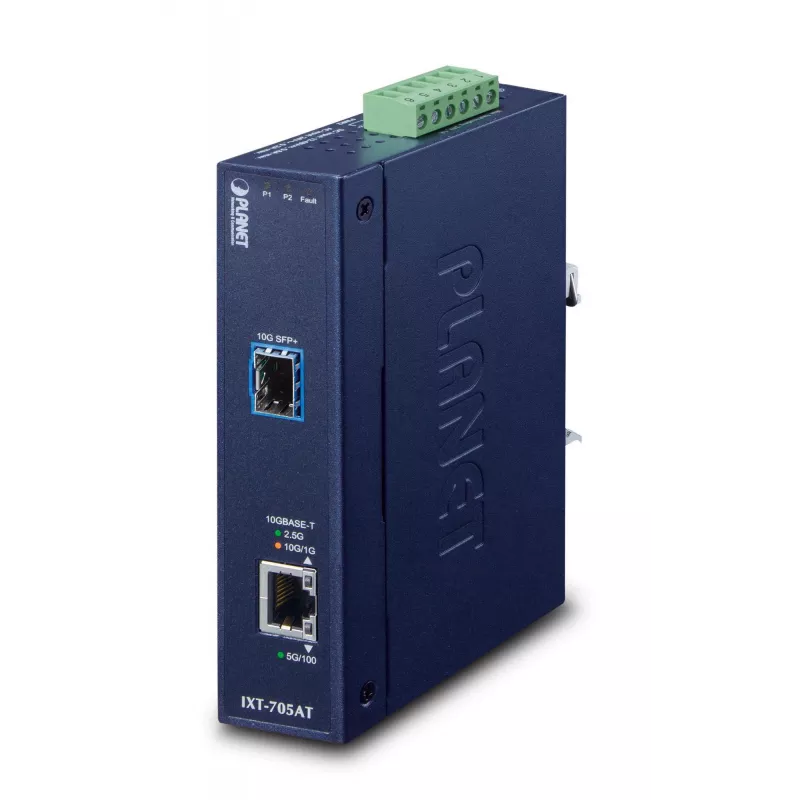

Tinklo medijos keitiklis PLANET IXT-705AT

PLANET IXT-705AT yra kompaktiškas pramoninės klasės 10G Ethernet medijos keitiklis, skirtas praplėsti 10 Gigabit Ethernet tinklus atšiauriose aplinkose. Jis turi vieną kelių greičių RJ45 varinį prievadą (100 Mbps iki 10 Gbps) ir vieną 10GBASE-X SFP+ šviesolaidinę sąsają IP30 metaliniame korpuse su pertekliniais maitinimo įėjimais. Įrenginys užtikrina neblokuojamą laidinio greičio našumą, 20 Gbps vidinę magistralę ir palaiko 16K džambo kadrus, todėl tinka magistralinėms jungtims, duomenų centrų aukštutinėms jungtims ir tolimojo nuotolio šviesolaidiniams ryšiams plačiame temperatūrų diapazone nuo -40 iki 75 °C.

Privalumai

IXT-705AT užtikrina patikimą 10 Gbps pralaidumą be paketų praradimo, lankstų vario-šviesolaidžio keitimą per modulinį SFP+ lizdą ir išplėstą pasiekiamumą naudojant daugiamodius ar vienamodius siųstuvus-imtuvus. Jo tvirtas IP30 metalinis korpusas, DIN bėgelio arba sieninio montavimo galimybės ir platus darbinės temperatūros diapazonas leidžia įrenginį naudoti reikliose pramoninėse ir transporto aplinkose. Pertekliniai nuolatinės srovės maitinimo įėjimai su plačia įtampos palaikymo sritimi bei integruota ESD ir viršįtampių apsauga padidina sistemos prieinamumą ir apsaugo tinklo įrangą.

Tinka

• 10 Gigabit magistralės praplėtimui tarp vario ir šviesolaidžio
• Duomenų centrų aukštutinėms jungtims ir įmonių magistralinėms jungtims
• Pramoninės automatikos tinklams ir gamyklos cechų ryšiui
• Transportavimo sistemoms, pakelės spintoms ir stebėjimo tinklams

Pagrindinės specifikacijos

• Modelis: PLANET IXT-705AT
• Prievadai: 1 × kelių greičių RJ45 (100 Mbps, 1/2,5/5/10 Gbps), 1 × SFP+ (10GBASE-X)
• Vidinė magistralė: 20 Gbps
• Džambo kadras: iki 16K baitų
• Šviesolaidžio suderinamumas: 10GBASE-SR / 10GBASE-LR (SFP+ siųstuvai-imtuvai, nepridedami)
• Darbinė temperatūra: -40 iki 75 °C
• Maitinimo įėjimas: dvigubos nuolatinės srovės jungtys; palaikomas diapazonas 12–48 V DC arba 24 V AC
• ESD/viršįtampių apsauga: kontaktinė ±6 kV / oro ±8 kV; atsparumas viršįtampiams ±4 kV
• Korpusas: IP30 metalinis korpusas; montuojamas ant DIN bėgelio arba sienos
• Maksimalus duomenų pralaidumas: 20 000 Mbit/s

Kaip naudoti

Įdiekite IXT-705AT ant DIN bėgelio arba pritvirtinkite prie sienos tinkamame korpuse. Įdėkite suderinamą SFP+ siųstuvą-imtuvą į SFP+ lizdą ir prijunkite šviesolaidinį kabelį prie nuotolinio šviesolaidinio ryšio. Prijunkite varinės pusės įrenginį prie RJ45 prievado naudodami tinkamą Ethernet kabelį (rekomenduojamas Cat6a/Cat7 10GBASE-T). Pateikite maitinimą per nuolatinės srovės maitinimo įėjimus (jei reikia, naudokite perteklinius maitinimo šaltinius) ir patikrinkite būsenos šviesos diodus, rodančius ryšį, maitinimą ir pavojaus signalus. Suprogramuokite prijungtą tinklo įrangą pagal poreikį; medijos keitiklis veikia laidiniu greičiu ir nereikalauja papildomos konfigūracijos.

Rekomendacijos

Norint užtikrinti patikimas 10 Gbps vario-šviesolaidžio jungtis, naudokite sertifikuotus 10G SFP+ siųstuvus-imtuvus ir kokybiškus šviesolaidinius kabelius, tinkamus reikiamam atstumui (daugiamodis iki ~300 m, vienamodis ilgesniems atstumams). Pramoninėse ar lauko instaliacijose taikykite tinkamą viršįtampių ir įžeminimo praktiką bei naudokite perteklinį maitinimą, kad maksimaliai padidintumėte veikimo laiką.
