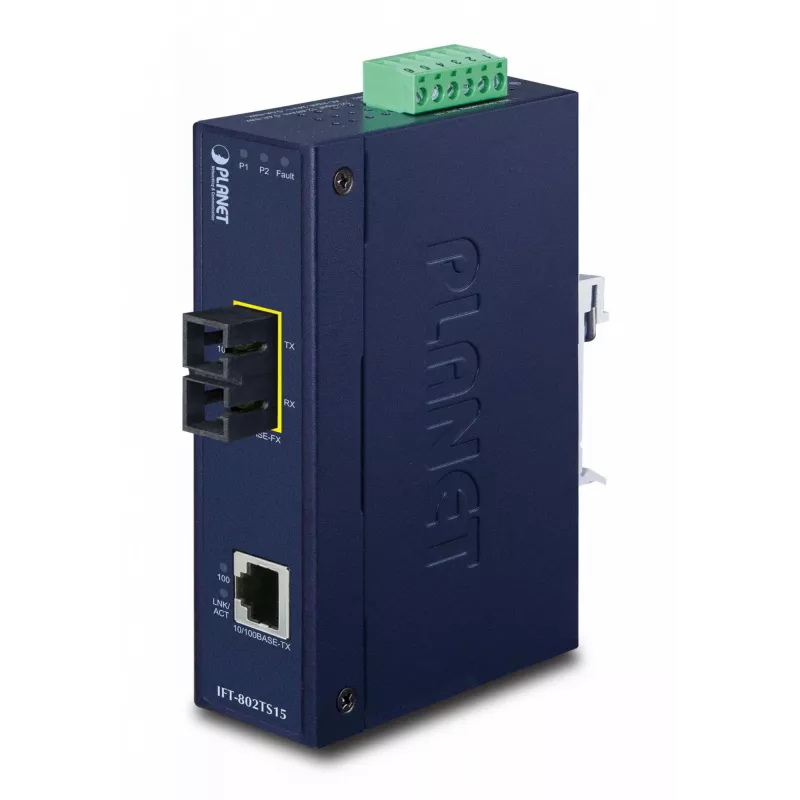

Tinklo medijos keitiklis PLANET IFT-802TS15

PLANET IFT-802TS15 yra pramoninis 10/100Base-TX į 100Base-FX medijos keitiklis, skirtas išplėsti eterneto tinklus vienmodžiu optiniu pluoštu iki 15 km. Įrenginys sumontuotas patvariame metaliniame korpuse su IP30 apsauga, palaiko 10/100 Mbps varinius ryšius per RJ-45 prievadą ir 100Base-FX optinio pluošto prievadą su SC jungtimi. Įrenginys veikia nuo 12–48 V nuolatinės srovės, sunaudoja apie 3 W ir yra sukurtas atlaikyti elektriškai triukšmingą ir klimatiškai reiklią aplinką, todėl tinka pramoninio tinklo plėtrai ir eismo valdymo įrenginiams.

Privalumai

IFT-802TS15 užtikrina stabilų optinio pluošto ryšį ir patikimą duomenų konvertavimą tarp vario ir vienmodžio optinio pluošto sparčiojo eterneto greičiu. Jo pramoninės klasės korpusas ir komponentai padidina atsparumą elektromagnetiniams trikdžiams ir elektros šuoliams. Kompaktiška IP-30 konstrukcija palaiko montavimą ant DIN bėgelio arba panelės, taupant spintos vietą, o platus įėjimo įtampos diapazonas ir mažas energijos suvartojimas leidžia lanksčiai diegti nuotolinėse ar riboto maitinimo aplinkose.

Tinka

• Eterneto tinklų išplėtimui iki 15 km vienmodžiu optiniu pluoštu
• Pramonės automatizavimui ir gamyklos grindų tinklams
• Eismo valdymo spintoms ir pakelės tinklo jungtims
• Tinklo segmentams, kuriems reikalingas atsparumas elektromagnetiniams trikdžiams ir elektros šuoliams
• Aplinkoms, kurioms reikalinga ant DIN bėgelio ar panelės montuojama kompaktiška įranga

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s (Spartusis eternetas)
• Eterneto LAN (RJ-45) prievadai: 1 (10/100Base-TX)
• Optinio pluošto prievadų kiekis: 1 (100Base-FX, SC jungtis, vienmodis)
• Maksimalus perdavimo atstumas: 15 000 m (priklausomai nuo optinio pluošto ir įrengimo)
• Bangos ilgis: 1310 nm
• Įėjimo įtampa: 12–48 V nuolatinės srovės (dviguba rezervinė, palaikomas atvirkštinis poliškumas)
• Energijos suvartojimas: ~3 W
• Korpusas: metalinis, IP30; montavimas: DIN bėgelis arba panelė
• Svoris: 0,43 kg
• Spalva: Mėlyna

Kaip naudoti

Sumontuokite IFT-802TS15 ant DIN bėgelio arba panelės ir prijunkite 10/100Base-TX eterneto įrenginį prie RJ-45 prievado. Prijunkite vienmodį optinio pluošto kabelį prie SC optinio pluošto prievado ir užtikrinkite tinkamą optinio pluošto poliškumą. Prijunkite tinkamą 12–48 V nuolatinės srovės maitinimo šaltinį prie maitinimo įėjimo, laikydamiesi poliškumo, jei naudojamas vienas įėjimas; siekiant didesnio patikimumo, užtikrinkite dvigubą rezervinį maitinimo įėjimą. Įjungus maitinimą, patikrinkite jungties LED indikatorius, kad patvirtintumėte sėkmingą vario į optinį pluoštą konvertavimą ir normalų veikimą.

Rekomendacijos

Patikimoms tolimojo ryšio jungtims naudokite vienmodį optinį pluoštą su mažų nuostolių jungtimis ir patikrinkite optinį biudžetą 15 km. Įrenkite keitiklį vėdinamoje, vidutinės temperatūros korpuse, neviršijančiame -40 iki 75 °C veikimo diapazono, ir pasirūpinkite apsauga nuo viršįtampių ten, kur tikimasi didelių elektros pereinamųjų procesų.
