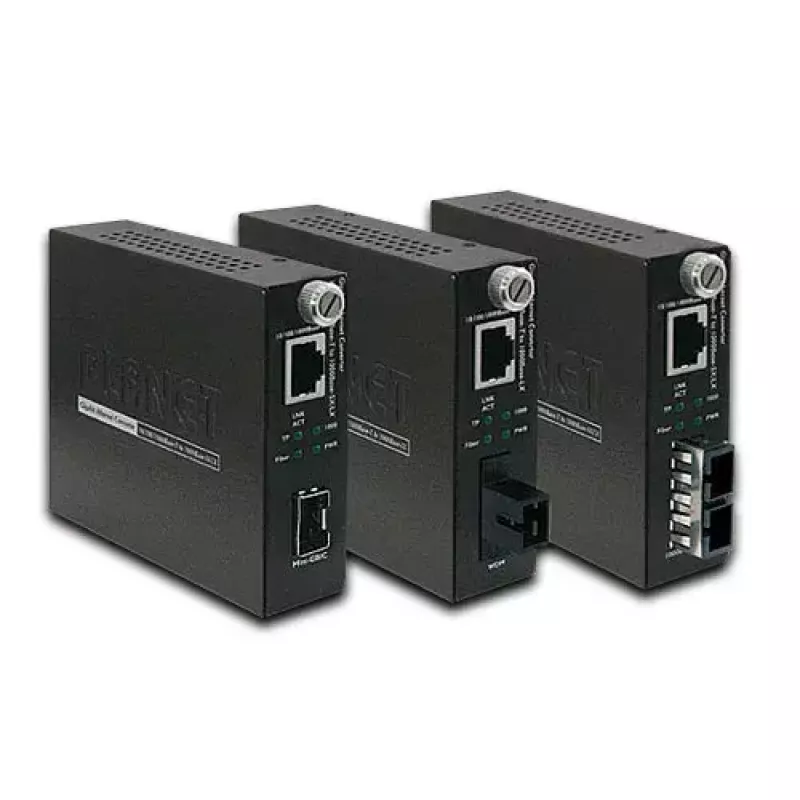

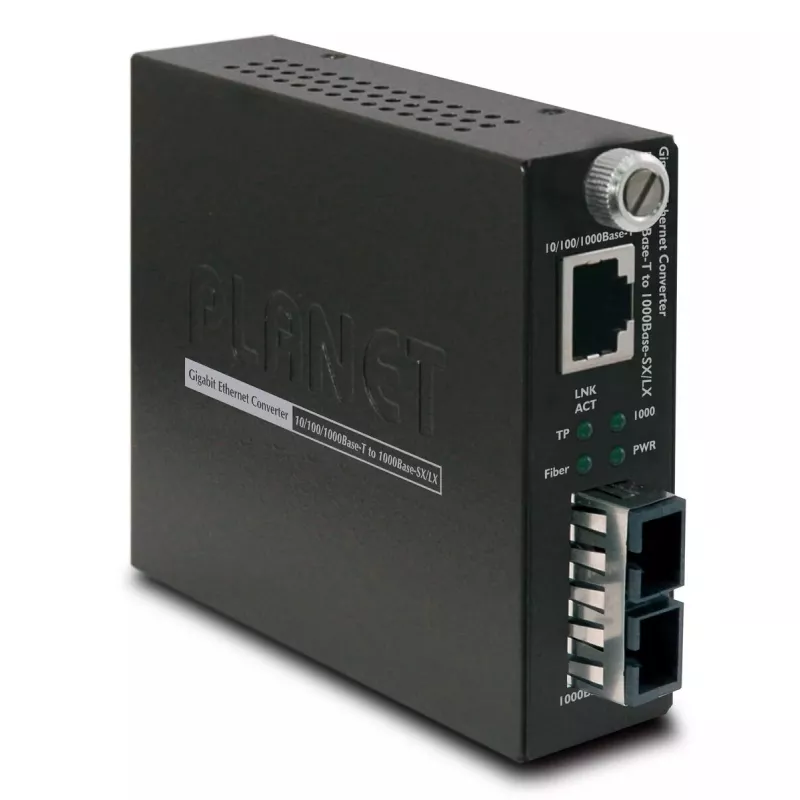

Tinklo medijos keitiklis PLANET GST-802

PLANET GST-802 yra kompaktiškas tinklo medijos keitiklis, konvertuojantis tarp 10/100/1000Base-T vario ir 1000Base-SX šviesolaidžio, užtikrindamas paprastą sprendimą pratęsti Gigabit Ethernet ryšius daugiamodžiu šviesolaidžiu iki 550 metrų. Jame naudojama SC jungtis ir veikia 850 nm bangos ilgiu, teikdamas laidinį ryšį, tinkamą FTTX ir kitoms šviesolaidžio plėtros programoms.

Privalumai

GST-802 sujungia „prijunk ir naudok“ veikimą su išmaniosiomis funkcijomis, tokiomis kaip automatinis MDI/MDI-X TP prievade ir DIP jungikliais konfigūruojami nustatymai šviesolaidžio prievado režimams. Jis palaiko Link Loss Carry Forward (LLCF) ir Link Loss Return (LLR), kad padėtų diagnozuoti ryšio problemas ir įspėtų administratorius. Įrenginys gali veikti autonomiškai naudojant 5 V nuolatinės srovės adapterį arba būti įstumtas į 19 colių valdomą medijos keitiklių korpusą centralizuotam stebėjimui ir valdymui.

Tinka

• Gigabit Ethernet pratęsimui daugiamodžiu šviesolaidžiu pastatuose ar miestelio aplinkoje
• FTTX diegimo segmentams, kuriems reikalingos 1000Base-SX jungtys iki 550 m
• Tinklo segmentams, kuriems reikia paprasto šviesolaidžio į varį medijos konvertavimo

Pagrindinės specifikacijos

• Modelis: PLANET GST-802
• Duomenų perdavimo sparta: iki 2000 Mbit/s (agreguota)
• Vario prievadas: 1 × 10/100/1000Base-T (RJ-45), automatinis MDI/MDI-X
• Šviesolaidžio prievadas: 1 × 1000Base-SX, SC jungtis, 850 nm
• Maksimalus daugiamodžio šviesolaidžio atstumas: 550 m
• Maitinimas: 5 V nuolatinė srovė, 2 A
• Spalva: juoda
• Sertifikatai: FCC Class A, CE Class A

Kaip naudoti

Prijunkite RJ-45 eterneto kabelį iš savo komutatoriaus ar įrenginio prie GST-802 TP prievado ir įkiškite SC daugiamodį šviesolaidžio kabelį į šviesolaidžio prievadą. Jei reikia, sukonfigūruokite šviesolaidžio prievado režimą ir „Link Pass-through“ parinktis naudodami DIP jungiklius; kitu atveju keitiklis veikia su automatiniu derėjimusi ir „prijunk ir naudok“ paprastumu. Maitinkite įrenginį pateiktu 5 V nuolatinės srovės adapteriu autonomiškam naudojimui arba įdėkite jį į suderinamą PLANET 19 colių valdomą medijos keitiklių korpusą (MC-1610MR / MC-1610MR48) centralizuotam maitinimui ir valdymui.

Rekomendacijos

Patikimam veikimui naudokite daugiamodį šviesolaidį, atitinkantį 850 nm bangos ilgį, ir laikykite šviesolaidžio jungtis švarias. Diegiant didesnėse instaliacijose apsvarstykite galimybę naudoti valdomą korpusą, kad galėtumėte stebėti ryšio būseną ir pasinaudoti LLCF/LLR funkcijomis greitesniam gedimų aptikimui.
