PLANET IP30 pramoninis vieno prievado 10Gbps 802.3bt PoE++ skirstytuvas 24V

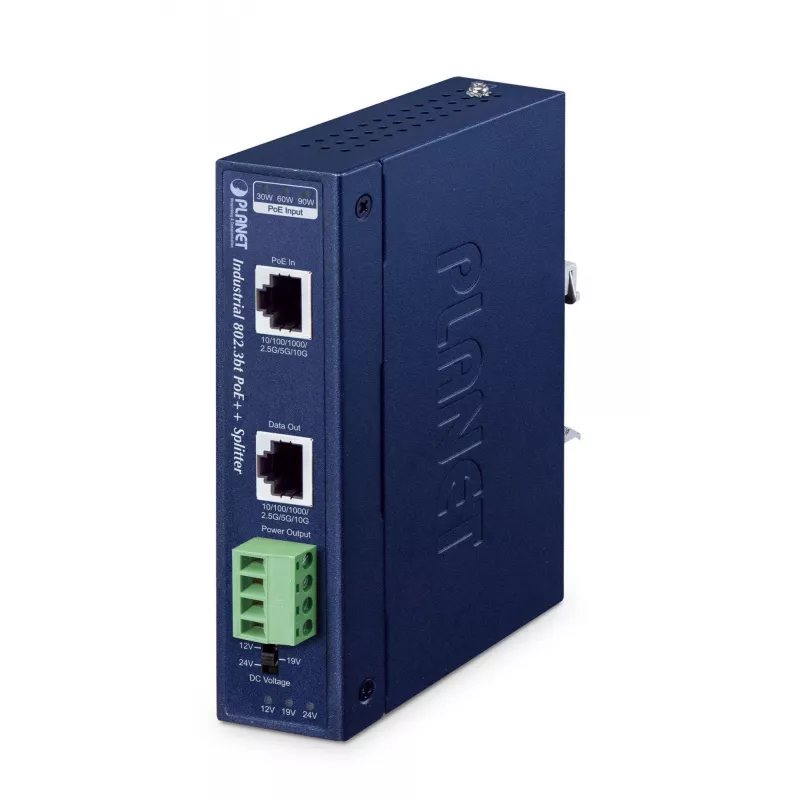

PLANET IPOE-176S yra pramoninės klasės 802.3bt (PoE++) skirstytuvas, išgaunantis Ethernet duomenis ir PoE maitinimą iš 802.3bt PoE++ (4 tipo) PSE per UTP kabelį. Įrenginys turi pasirenkamą nuolatinės srovės išėjimą (12V / 19V / 24V) per priekiniame skydelyje esantį DIP jungiklį ir gali tiekti iki 70 W ne PoE įrenginiams. Jame yra du Multi-Gigabit 10M/100M/1G/2.5G/5G/10GBASE-T RJ45 prievadai duomenų perdavimui, o korpusas pagamintas iš IP30 metalo, skirtas montuoti ant DIN bėgelio arba sienos. IPOE-176S veikia plačiame temperatūrų diapazone (nuo -40 iki 75 °C) ir yra skirtas maitinti didelės galios tinklo įrangą be papildomų kintamosios srovės laidų.

Privalumai

IPOE-176S palaiko 802.3bt PoE++ maitinimo tiekimą ir atskiria maitinimą bei duomenis, kad tiektų iki 70 W ne PoE įrenginiams, sumažindamas poreikį atskiriems maitinimo lizdams ir kintamosios srovės kabeliams. Jo pasirenkamas 12V/19V/24V nuolatinės srovės išėjimas padidina suderinamumą su įvairiais tinklo ir pramoniniais įrenginiais. Dvigubas maitinimo išėjimas per 4 kontaktų gnybtų bloką leidžia vienu metu maitinti du įrenginius iš turimo biudžeto. Kompaktiškas IP30 metalinis korpusas, montavimo ant DIN bėgelio ir sienos galimybės, Multi-Gigabit RJ45 sąsajos ir platus darbinės temperatūros diapazonas užtikrina tvirtą ir erdvę taupantį sprendimą pramoniniams diegimams.

Tinka (užduotims / naudojimo atvejams)

• PTZ greitųjų kupolinių ir kitų daug energijos sunaudojančių IP kamerų maitinimas
• Plonų klientų, AIO lietimui jautrių kompiuterių ir nuotolinių skaitmeninių iškabų maitinimas
• Ne PoE tinklo įrenginių, kuriems reikia aukštesnės nuolatinės srovės įtampos (12V/19V/24V), maitinimas
• Pramoninės vietos, kur kintamosios srovės lizdų įrengimas yra nepraktiškas arba brangus
• Aplinkos, kuriose reikalingas Multi-Gigabit duomenų ryšys su PoE maitinimu

Pagrindinės specifikacijos

• Modelis: IPOE-176S (PLANET)
• PoE standartas: IEEE 802.3bt (PoE++), 4 tipas
• Maksimali PoE išėjimo galia: 70 W
• Pasirenkamos nuolatinės srovės išėjimo įtampos: 12 V / 19 V / 24 V (DIP jungiklis)
• Duomenų prievadai: 2 x RJ45 10M/100M/1G/2.5G/5G/10GBASE-T
• Dvigubas maitinimo išėjimas: 4 kontaktų gnybtų blokas (du išėjimai dalijasi 70 W biudžetu)
• Darbinė temperatūra: nuo -40 iki 75 °C
• Korpusas: IP30 metalinis, montavimas ant DIN bėgelio arba sienos
• Matmenys (P x G x A): 32 x 87 x 135 mm
• Svoris: 0,433 kg
• Sertifikatai: CE, FCC (pagal gamintojo informaciją)

Kaip naudoti

Prijunkite IPOE-176S aukštutinės grandies RJ45 prievadą prie 802.3bt PoE++ palaikančio PSE arba injektoriaus naudodami UTP kabelį. Nustatykite priekiniame skydelyje esantį DIP jungiklį į reikiamą nuolatinės srovės išėjimo įtampą (12 V, 19 V arba 24 V) pagal prijungto (-ų) įrenginio (-ų) maitinimo reikalavimus. Naudokite skirstytuvo nuolatinės srovės lizdą arba 4 kontaktų gnybtų bloką, kad tiektumėte maitinimą ne PoE įrangai; RJ45 išėjimas teikia tik Ethernet duomenis. Dvigubo išėjimo atvejais paskirstykite 70 W biudžetą tarp dviejų išėjimų pagal poreikį (pvz., kamera + šildytuvas/ventiliatorius arba kamera + PTZ variklis). Sumontuokite įrenginį ant DIN bėgelio arba sienos spintoje ar korpuse, užtikrindami, kad aplinkos temperatūra neviršytų nurodyto diapazono.

Rekomendacijos

Naudokite sertifikuotą 802.3bt PoE++ PSE arba injektorių ir tinkamą UTP kabelį (Cat5e arba aukštesnės kategorijos), kad užtikrintumėte stabilų Multi-Gigabit duomenų perdavimą ir visą maitinimo tiekimą. Patikrinkite, ar bendra prijungtų įrenginių galia neviršija 70 W, ir pasirinkite nuolatinės srovės įtampą, atitinkančią įrenginių įvesties reikalavimus. Įrenkite skirstytuvą vietoje, atitinkančioje įrangos darbinės temperatūros ir vėdinimo poreikius.
