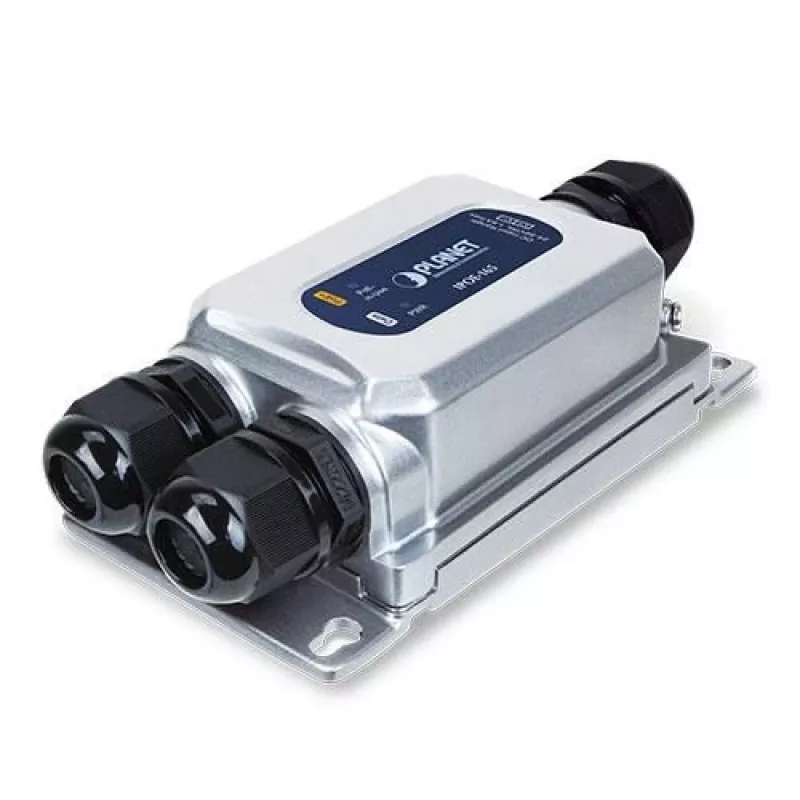

Tinklo jungiklis PLANET IPOE-175 Gigabit Ethernet maitinimas per Ethernet

PLANET IPOE-175 yra pramoninės klasės, IP67 sertifikuotas vieno prievado 802.3bt PoE++ injektorius, tiekiantis iki 60 W per Gigabit Ethernet ryšį. Sukurtas maitinamiems įrenginiams, kuriems reikia didesnės galios, jis perduoda tiek duomenis, tiek PoE per vieną UTP kabelį ir yra įdėtas į tvirtą aliuminio korpusą, atsparų atšiaurioms lauko ir pramoninėms aplinkoms.

Privalumai

IPOE-175 suteikia iki 60 vatų PoE išėjimo Gigabit Ethernet prievade, išlikdamas suderinamas su IEEE 802.3at ir 802.3af įrenginiais. Jo IP67 sertifikuotas aliuminio korpusas su vandeniui atsparia RJ45 jungtimi ir ekranuotu kištuku apsaugo nuo dulkių, vandens, smūgių, vibracijos ir elektromagnetinių trukdžių. Injektorius palaiko platų įėjimo diapazoną (24–56 V DC) su vidiniu padidinimu iki 54 V, leidžiančiu naudoti su įprastais DC maitinimo šaltiniais ir dvigubo / atsarginio maitinimo scenarijais. Įmontuota ±8 kV Ethernet ESD apsauga ir ±6 kV viršįtampių apsauga padidina sistemos stabilumą ir prijungtos įrangos apsaugą.

Tinka

• PTZ ir greitojo kupolo tinklo kameroms
• Spalvotiems jutikliniams VoIP telefonams ir kitiems didelės galios VoIP galiniams įrenginiams
• Kelių radijo arba didelės galios belaidžio LAN prieigos taškams
• Lauko PoE IP domofonams ir kitiems atspariems oro sąlygoms tinklo įrenginiams

Pagrindinės specifikacijos

• PoE standartas: IEEE 802.3bt (atgal suderinamas su 802.3at/af)
• PoE galios išėjimas: iki 60 W (54 V DC)
• Ethernet prievadai: 1 Gigabit PoE išėjimo prievadas + 1 Gigabit duomenų įėjimo prievadas (UTP Cat5/5e/6)
• Maitinimo įėjimas: 24–56 V DC (vidinis padidinimas iki 54 V)
• Apsaugos klasė: IP67 (aliuminio korpusas, vandeniui atspari RJ45 jungtis)
• Darbinė temperatūra: nuo -40 iki 75 °C
• ESD ir viršįtampių apsauga: ±8 kV Ethernet ESD, ±6 kV viršįtampių apsauga

Kaip naudoti

Pritvirtinkite IPOE-175 tinkamoje lauko ar pramoninėje vietoje ir prijunkite atitinkamą 24–56 V DC maitinimo šaltinį prie injektoriaus DC įėjimo. Prijunkite duomenų šaltinį (jungiklį ar maršrutizatorių) prie duomenų įėjimo RJ45 prievado, o PoE išėjimo RJ45 (per vandeniui atsparią jungtį, jei sumontuota) prijunkite prie maitinamo įrenginio naudodami Cat5/5e/6 kabelį. Injektorius tiekia tiek Gigabit Ethernet duomenis, tiek iki 60 W PoE galios per vieną kabelį iki 100 m atstumu tarp injektoriaus ir PoE PD ar suderinamo PoE++ skirstytuvo.

Rekomendacijos

Naudokite ekranuotus Cat5e/6 kabelius geriausiam veikimui lauke ar didelių trukdžių aplinkoje, įsitikinkite, kad prijungti PD įrenginiai priima 802.3bt/54 V įėjimą, ir planuokite galios biudžetą su atsarga ilgiems ruožams ar keliems įrenginiams. Nuolatiniam lauko montavimui užtikrinkite, kad RJ45 jungtis būtų tinkamai užsandarinta, o įrenginys sumontuotas nurodytame temperatūros diapazone.
