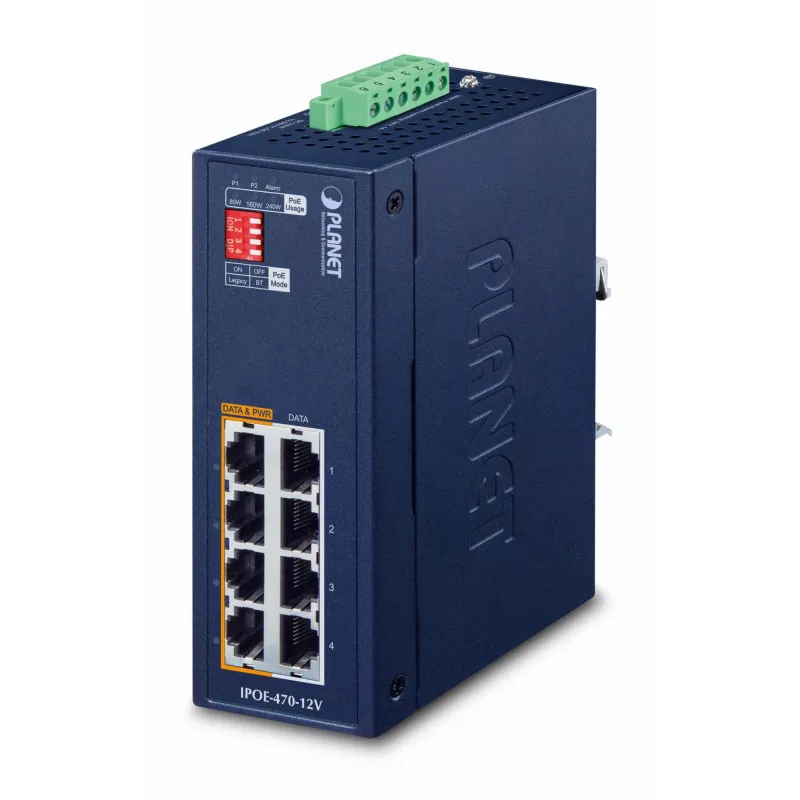

Pramoninis 4 prievadų gigabito Ethernet jungiklis PLANET IP30

PLANET IPOE-470-12V yra pramoninis 4 prievadų gigabito PoE++ įpurškimo šakotuvas, tiekiantis duomenis ir maitinimą standartiniais Cat5e/6 UTP kabeliais. Palaikydamas IEEE 802.3bt PoE++ standartą, jis turi keturis 10/100/1000BASE-T PoE++ prievadus, kurių kiekvienas gali tiekti iki 95 vatų, o bendras PoE biudžetas yra 240 vatų. Įrenginys yra IP30 metaliniame korpuse, tinkamas montuoti ant DIN bėgio arba sienos, ir skirtas veikti atšiauriomis sąlygomis, kai darbinė temperatūra yra nuo -40 iki 75 °C.

Privalumai

IPOE-470-12V atnaujina esamus tinklus iki 802.3bt PoE++ nereikalaujant keisti Ethernet jungiklių, centralizuoja maitinimo tiekimą ir sumažina poreikį atskiriems elektros lizdams. Jo konstrukcija palaiko plačias nuolatinės srovės įėjimo įtampas (12–54 V) su vidiniu pakėlimu iki 54 V, teikia realaus laiko PoE naudojimo stebėjimą per kelių segmentų šviesos diodus ir užtikrina tvirtą apsaugą nuo ESD ir viršįtampių. Kompaktiška metalinė konstrukcija ir pramoninė temperatūros tolerancija leidžia patikimai naudoti sudėtingose vietose.

Tinka

• PoE PTZ ir didelės galios stebėjimo kameroms
• Tinklo įrenginiams ir jungikliams, kuriems reikalingas PoE++ maitinimas
• Ploniems klientams, viskas viename jutikliniams kompiuteriams, POS terminalams ir kioskams
• Nuotoliniams skaitmeniniams ženklams ir ekranams
• PoE apšvietimo sistemoms

Pagrindinės specifikacijos

• Modelis: IPOE-470-12V (PLANET)
• Prievadai: keturi 10/100/1000BASE-T PoE++ įpurškimo prievadai ir keturi tinklo įvesties prievadai (iš viso 8 RJ-45)
• PoE standartas: IEEE 802.3bt (PoE++), atgal suderinamas su 802.3at
• Maksimali PoE išvestis vienam prievadui: 95 W
• Bendras PoE biudžetas: 240 W
• Įėjimo įtampa: 12–54 V DC (pakeliama iki 54 V PoE tiekimui)
• Darbinė temperatūra: -40 iki 75 °C
• Apsauga: Ethernet ESD (kontaktas ±6 kV, oras ±8 kV), atsparumas viršįtampiams ±6 kV
• Formos faktorius: IP30 metalinis korpusas, montuojamas ant DIN bėgio arba sienos
• Svoris: 0,679 kg
• Spalva: Mėlyna

Kaip naudoti

Įdiekite IPOE-470-12V tarp esamo Ethernet jungiklio ir maitinamų įrenginių. Prijunkite jungiklį prie įrenginio tinklo įvesties prievadų, o PoE palaikančius įrenginius prijunkite prie PoE++ išvesties prievadų naudodami Cat5e/6 kabelius. Tiekkite nuolatinę srovę įrenginiui per dvigubas nuolatinės srovės įvestis (12–54 V); įrenginys pakels įtampą iki reikiamos 54 V PoE tiekimui. Stebėkite maitinimo įvesties šviesos diodus ir PoE naudojimo šviesos diodus priekiniame skydelyje, kad patikrintumėte įvesties būseną ir realaus laiko prijungtų įrenginių energijos suvartojimą.

Rekomendacijos

Siekiant patikimo nuotolinio diegimo, derinkite IPOE-470-12V su suderinamais PLANET PoE prailgintuvais, kai maitinate įrenginius, esančius daugiau nei 100 metrų nuo įpurškimo įrenginio. Įsitikinkite, kad nuolatinės srovės maitinimo šaltiniai atitinka reikiamą įėjimo diapazoną, ir apsvarstykite galimybę naudoti perteklinius maitinimo įėjimus didelio prieinamumo įrenginiuose.
