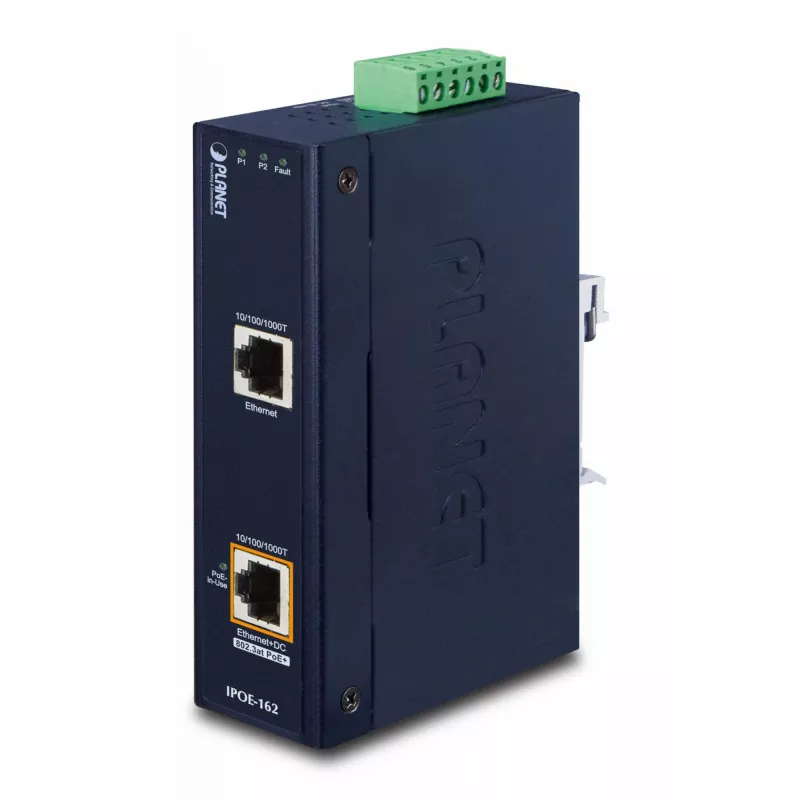

Tinklo komutatorius PLANET IPOE-162 Gigabit Ethernet maitinimas per Ethernet

PLANET IPOE-162 yra vieno prievado vidutinio nuotolio Gigabit Ethernet maitinimo per Ethernet (PoE) injektorius, skirtas tiekti iki 30 W (IEEE 802.3at) arba 15,4 W (IEEE 802.3af) maitinamam įrenginiui per vieną Cat5/5e/6 kabelį. Jis užtikrina vienalaikį duomenų ir maitinimo perdavimą per vieną RJ-45 kabelį prie PoE PD ar PoE skirstytuvų, o maksimalus ryšio atstumas yra 100 metrų. Įrenginys priima platų nuolatinės srovės įvesties diapazoną (12–48 V) ir padidina įtampą iki 56 V DC PoE išvedimui, todėl tinka pramoninėms ir transporto reikmėms, kur reikalingi standartiniai maitinimo šaltiniai.

Privalumai

IPOE-162 palaiko IEEE 802.3at ir 802.3af standartus, kad maitintų didesnės galios įrenginius, tokius kaip PTZ tinklo kameros, daugiakanaliai belaidžio ryšio prieigos taškai ir spalvoti jutiklinio ekrano VoIP telefonai, išlaikant atgalinį suderinamumą su mažesnės galios PoE įranga. Platus įvesties įtampos diapazonas (12–48 V DC) su integruotu padidinimu iki 56 V pašalina specializuotų maitinimo šaltinių poreikį ir palaiko dvigubas arba atsargines maitinimo konfigūracijas. Pagamintas pagal pramoninius reikalavimus, injektorius pasižymi praplėstu darbinės temperatūros diapazonu (-40 iki 75 °C), atsparumu viršįtampiams ir EMI, bei IP30 metaliniu korpusu, kurį galima montuoti ant DIN bėgelio arba sienos lanksčiam įrengimui.

Tinka

• PTZ ir greitaeigėms kupolinėms tinklo kameroms
• Spalvotiems jutiklinio ekrano VoIP telefonams
• Daugiakanaliams (11a/b/g/n) belaidžio LAN prieigos taškams
• PoE skirstytuvams ir kitiems IEEE 802.3at/af maitinamiems įrenginiams

Pagrindinės specifikacijos

• Modelis: PLANET IPOE-162
• PoE standartas: IEEE 802.3at (iki 30 W) ir IEEE 802.3af (iki 15,4 W)
• Duomenų prievadas: 2 × RJ-45 Gigabit Ethernet (10/100/1000)
• PoE išėjimo įtampa: 56 V DC
• DC įvestis: 12–48 V DC (galios padidinimas iki 56 V)
• Maksimalus PoE kabelio atstumas: 100 m
• Darbinė temperatūra: -40 iki 75 °C
• Montavimas: DIN bėgelis arba sieninis; korpusas: IP30 metalinis
• Svoris: 0,489 kg

Kaip naudoti

Prijunkite injektoriaus aukštynkryptį RJ-45 prievadą prie tinklo komutatoriaus ar maršrutizatoriaus, o PoE palaikantį įrenginį prijunkite prie injektoriaus žemynkrypčio RJ-45 prievado. Tiekkite IPOE-162 tinkamą 12–48 V DC šaltinį; įrenginys padidins įvestį iki 56 V DC PoE išvedimui. Užtikrinkite, kad bendri prijungto PD galios reikalavimai neviršytų palaikomos PoE klasės (30 W 802.3at, 15,4 W 802.3af). Kabelio ilgis tarp injektoriaus ir maitinamo įrenginio ar PoE skirstytuvo turi būti ne didesnis kaip 100 metrų.

Rekomendacijos

Patikimam veikimui pramoninėje ar lauko spintos aplinkoje naudokite tinkamai įvertintus ekranuotus Cat5e/6 kabelius, užtikrinkite perteklinį DC maitinimą, jei reikia, ir montuokite IPOE-162 ant DIN bėgelio arba vėdinamos sieninės plokštės, kad palaikytumėte oro srautą ir temperatūros ribas.
