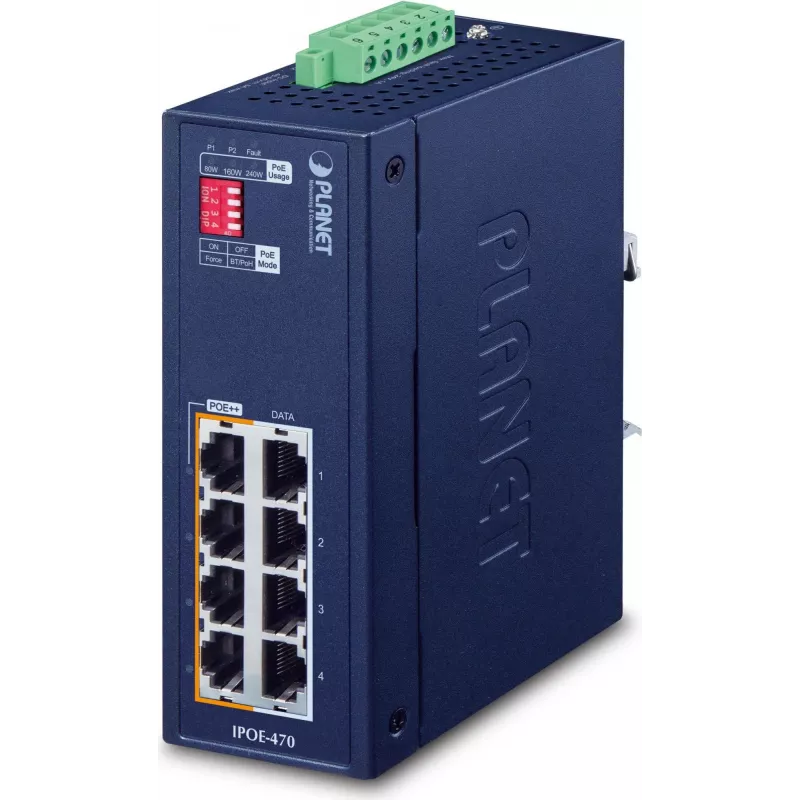

Pramoninis 4 prievadų Gigabit Ethernet komutatorius PLANET IP30

PLANET IPOE-470 yra kompaktiškas pramoninis IEEE 802.3bt PoE++ injektoriaus šakotuvas su keturiais 10/100/1000BASE-T prievadais, kurie tiekia iki 95 W vienam prievadui, o bendras PoE biudžetas – 240 W. Įrenginys perduoda maitinimą ir duomenis standartiniais Cat5e/6 UTP kabeliais prie nuotolinių 802.3bt/at maitinamų įrenginių (PD), leidžiant atnaujinti sistemas į didesnės galios PoE nekeičiant esamų eterneto komutatorių. Galimi du modeliai: IPOE-470 ir IPOE-470-12V.

Privalumai

IPOE-470 serija teikia IEEE 802.3bt PoE++ maitinimą (iki 95 W vienam prievadui) naudojant visas keturias eterneto kabelio poras, todėl tinka didelės galios PD, pvz., PoE PTZ kameroms, ploniems klientams, „viskas viename“ jutikliniams kompiuteriams, POS kioskams, skaitmeninei iškabai ir PoE apšvietimui. Jis montuojamas tarp įprasto komutatoriaus ir PD, kad pridėtų PoE galimybę nekeičiant tinklo komutatoriaus, sumažina atskirų maitinimo lizdų poreikį ir palaiko centralizuotą maitinimo valdymą. Įrenginyje yra išmanūs LED indikatoriai maitinimo įėjimui ir trijų pakopų PoE naudojimui (80 W / 160 W / 240 W) stebėti realiuoju laiku.

Pagrindinės specifikacijos

• Standartas: IEEE 802.3bt (PoE++) ir 802.3at suderinamas
• Prievadai: Keturi 10/100/1000BASE-T PoE injektoriaus prievadai
• Galia vienam prievadui: Iki 95 W (802.3bt 4 tipas)
• Bendras PoE biudžetas: 240 W
• Kabelis: Cat5e/6 UTP (visos keturios poros naudojamos PoE)
• Modeliai: IPOE-470, IPOE-470-12V (12–54 V DC pakėlimas iki 54 V)
• Maitinimo įėjimas: Dviejų nuolatinės srovės įėjimų palaikymas (plataus diapazono IPOE-470-12V)
• Darbinė temperatūra: -40 iki 75 °C
• Korpusas: IP30 metalinis korpusas; DIN bėgelio arba sieninis montavimas
• ESD/įtampos šuolių apsauga: Eterneto ESD ±6 kV kontaktinis / ±8 kV oro; atsparumas įtampos šuoliams ±6 kV

Kaip naudoti

Įdiekite IPOE-470 tarp esamo eterneto komutatoriaus ir maitinamų įrenginių. Prijunkite komutatorių prie įrenginio tinklo įvesties prievadų duomenims, o PD – prie PoE išvesties prievadų; tada maitinimas ir duomenys bus perduodami vienu metu Cat5e/6 kabeliais. IPOE-470-12V modeliui prijunkite tinkamą nuolatinės srovės šaltinį (12–54 V) prie dviejų nuolatinės srovės įėjimų; įrenginys pakels ir reguliuos įtampą pagal poreikį. Naudokite priekinio skydelio LED indikatorius maitinimo įėjimo būsenai patikrinti ir bendram PoE naudojimui stebėti.

Rekomendacijos

Naudokite Cat5e arba Cat6 UTP kabelius, o kai atstumas viršija 100 metrų, derinkite IPOE-470 su suderinamais PLANET PoE plėtikliais. Transporto ar pramoninėse vietose rinkitės IPOE-470-12V, kad prisitaikytumėte prie plataus diapazono nuolatinės srovės šaltinių ir užtikrintumėte perteklinį maitinimo įėjimą didesniam prieinamumui.
