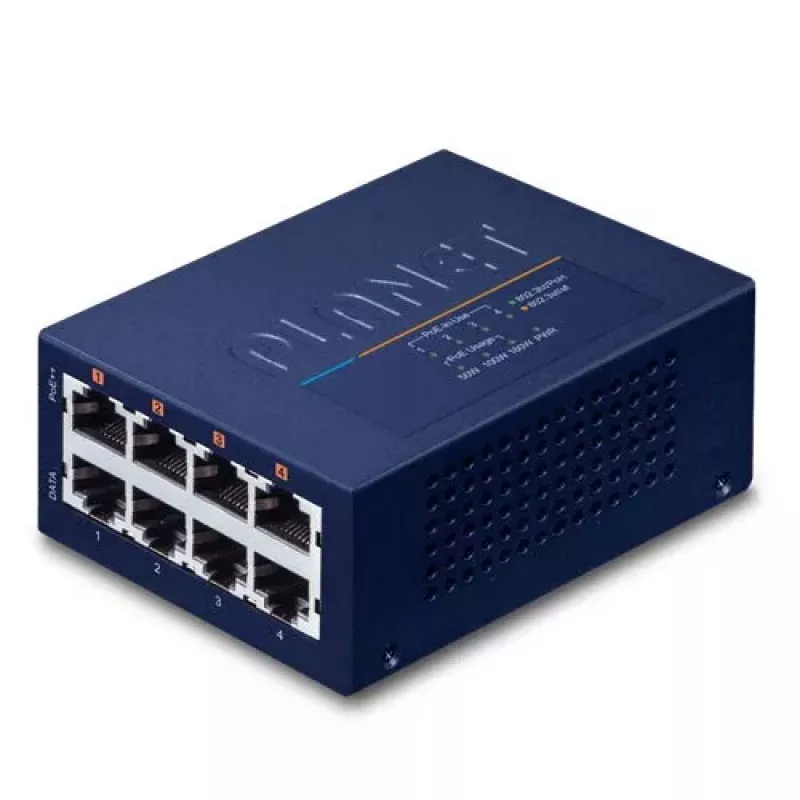

Tinklo komutatorius PLANET UPOE-400 Fast Ethernet Power over Ethernet, mėlynas

PLANET UPOE-400 yra kompaktiškas 4 prievadų kelių gigabitų 802.3bt PoE++ injektorių mazgas, tiekiantis duomenis ir maitinimą standartiniais UTP kabeliais. Kiekvienas iš keturių 10/100/1G/2.5G/5GBASE-T PoE prievadų gali tiekti iki 90 W (802.3bt 4 tipo), o įrenginio bendras PoE biudžetas yra 160 W, leidžiantis vienu metu perduoti duomenis ir maitinimą nuotoliniams 802.3bt/at maitinamiems įrenginiams. Įrenginys sukurtas atnaujinti esamus tinklus į PoE++ nekeičiant eterneto komutatorių ir centralizuoti maitinimo tiekimą mažoms įmonėms bei verslui.

Privalumai

UPOE-400 įgyvendina IEEE 802.3bt PoE++ (PoH), kad tiektų didelę galią visomis keturiomis poromis Cat5e/6 kabeliuose, siūlydamas žymiai daugiau galios vienam prievadui nei 802.3at sprendimai. Kompaktiška konstrukcija leidžia greitai integruoti tarp esamo eterneto komutatoriaus ir maitinamų įrenginių, sumažinant atskirų maitinimo lizdų ir papildomų maitinimo kabelių poreikį. Priekinio skydelio šviesos diodai rodo nuolatinės srovės maitinimo įvestį ir realaus laiko PoE galios naudojimą, padedant administratoriams stebėti prijungtų maitinamų įrenginių energijos suvartojimą.

Tinka

• PoE PTZ ir didelės galios stebėjimo kameroms
• Ploniems klientams ir tinklo įrenginiams, reikalaujantiems didelės galios
• Viskas viename jutikliniams kompiuteriams, POS terminalams ir informaciniams kioskams
• Nuotolinei skaitmeninei iškabai ir ekranams
• PoE apšvietimo įrenginiams

Pagrindinės specifikacijos

• PoE standartas: IEEE 802.3bt (PoE++), atgaliniu būdu suderinamas su 802.3at/af

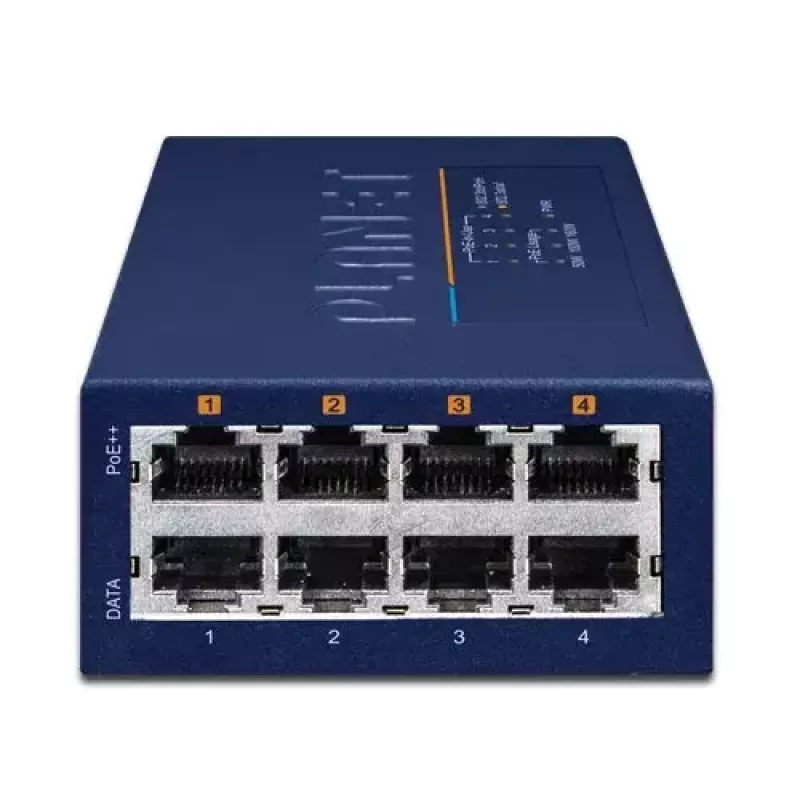

• Prievadai: 4 kelių gigabitų 10/100/1G/2.5G/5GBASE-T PoE injektoriaus prievadai (plius 4 duomenų įvesties prievadai)
• Vieno prievado galia: iki 90 W (802.3bt 4 tipo)
• Bendras PoE biudžetas: 160 W
• Kabelio tipas: Cat5e/Cat6 UTP

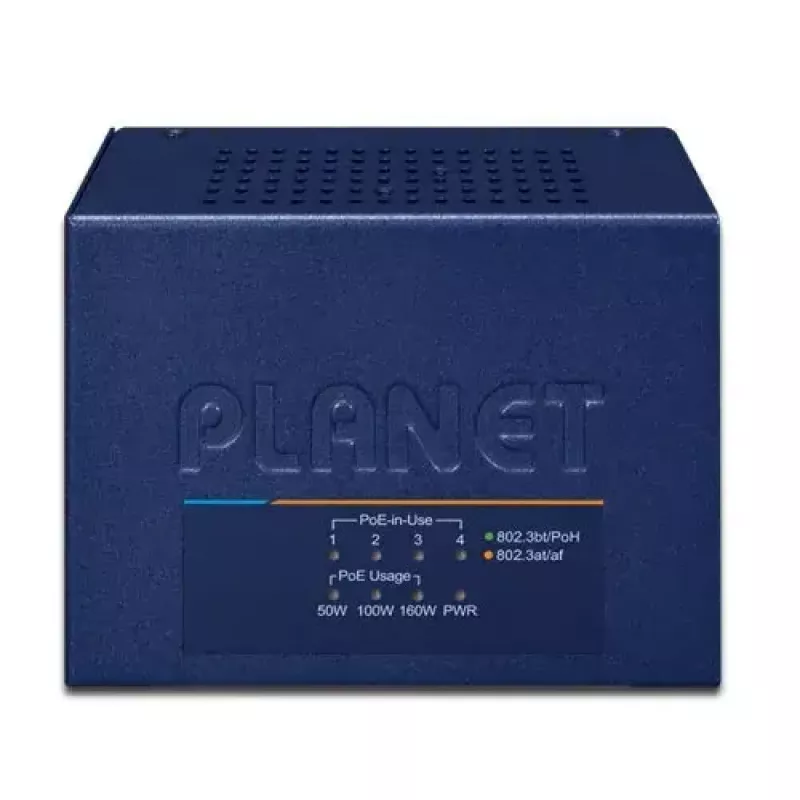

• Šviesos diodų indikatoriai: nuolatinės srovės maitinimas ir PoE naudojimas (50 W / 100 W / 160 W)
• Formos faktorius: kompaktiškas, tvirtinamas ant sienos

Kaip naudoti

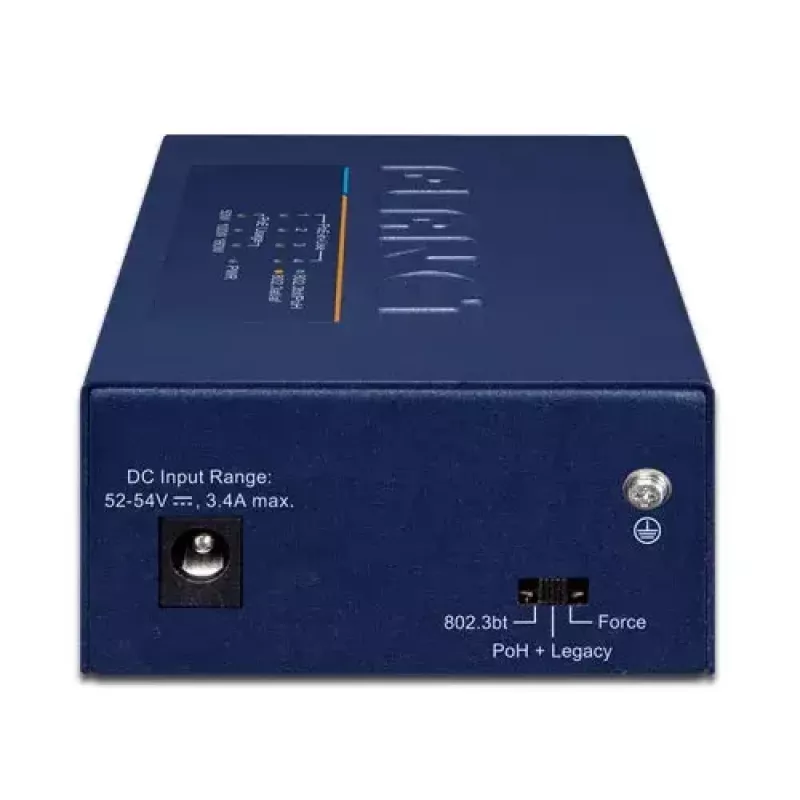

Įdiekite UPOE-400 tarp esamo eterneto komutatoriaus ir maitinamų įrenginių. Prijunkite komutatorių prie įrenginio tinklo duomenų įvesties prievadų ir junkite UTP kabelius iš įrenginio PoE++ išvesties prievadų prie kiekvieno 802.3bt/at maitinamo įrenginio. Tiekkite nuolatinę srovę UPOE-400 iš suderinamo maitinimo šaltinio; įrenginys tieks maitinimą ir perduos duomenis tais pačiais eterneto kabeliais nepaveikdamas tinklo našumo. Jei reikalingas ilgesnis pasiekiamumas, naudokite suderinamus PLANET PoE plėtiklius, kad pratęstumėte maitinamas jungtis ilgiau nei 100 metrų.

Rekomendacijos

Užtikrinkite, kad prijungti maitinami įrenginiai palaikytų IEEE 802.3bt/at, kai reikalinga didelė galia, patikrinkite bendrą galios poreikį, kad neviršytumėte 160 W biudžeto, ir naudokite Cat5e arba Cat6 kabelius patikimam PoE++ tiekimui. Stebėkite priekinio skydelio PoE naudojimo šviesos diodus, kad matytumėte realaus laiko galios suvartojimą, ir perkelkite daug energijos naudojančius įrenginius arba pridėkite papildomų injektorių, jei reikia.
