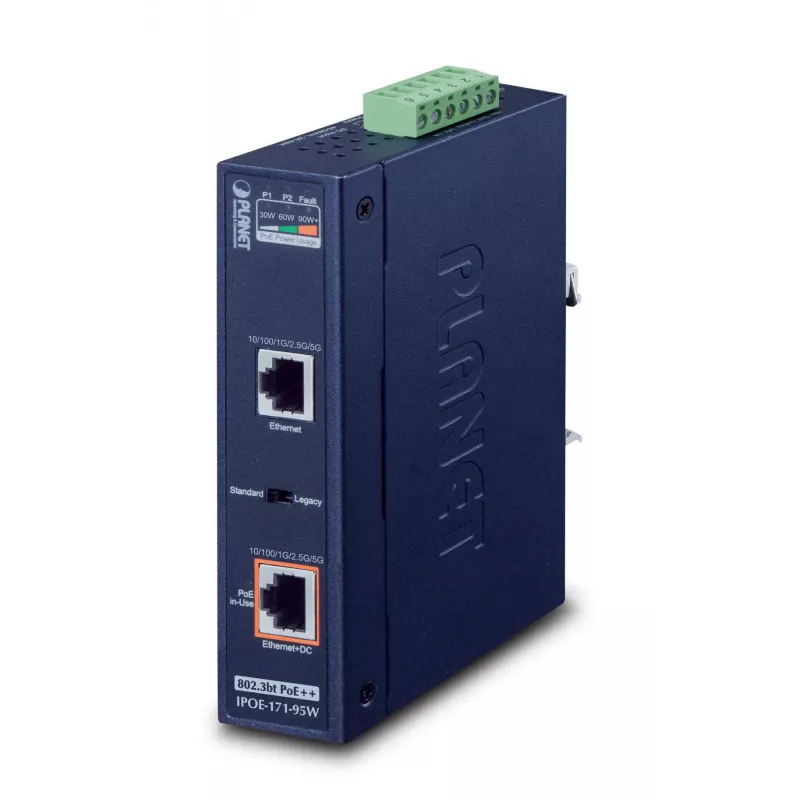

Tinklo jungiklis PLANET IPOE-171-95W Gigabit Ethernet maitinimas per Ethernet

PLANET IPOE-171-95W yra pramoninis vieno prievado 802.3bt maitinimo per Ethernet (PoE++) injektorius, tiekiantis iki 95 W nuolatinės srovės per standartinius Cat5e/6 vytos poros kabelius, tuo pačiu metu užtikrinantis dvi 100M/1G/2.5G/5GBASE-T RJ45 varines sąsajas didelės spartos duomenų perdavimui. Įrenginys priima platų nuolatinės srovės įėjimo diapazoną ir yra skirtas pramoninei bei transporto aplinkai, kur reikalinga didesnė galia prijungtiems tinklo įrenginiams.

Privalumai

IPOE-171-95W tiekia 95 vatus per visas keturias Ethernet kabelio poras, palaiko senesnius ir priverstinius režimus suderinamumui su nestandartiniais PD, naudoja 12–48 V nuolatinės srovės įėjimą su įmontuotu pakėlimu iki 54 V, kad nereikėtų specialių maitinimo šaltinių. Jis turi dvigubus perteklinius keičiamo poliškumo nuolatinės srovės įėjimus, kompaktišką IP30 metalinį korpusą su DIN bėgelio arba sieninio montavimo galimybėmis ir kelių lygių LED indikatorius maitinimo įėjimui bei realaus laiko PoE galios naudojimui, užtikrinančius lengvą stebėjimą ir patikimą veikimą atšiauriomis sąlygomis.

Tinka

• Tinklo apšvietimo sistemos
• Viskas viename jutikliniai kompiuteriai
• Nuotoliniai skaitmeniniai ekranai
• Didelės galios IP kameros ir belaidžiai prieigos taškai

Pagrindinės specifikacijos

• Modelis: PLANET IPOE-171-95W
• PoE standartas: IEEE 802.3bt (suderinamas su 802.3af/at)
• Maksimali PoE išvestis: 95 W (per 4 poras Cat5e/6)
• Duomenų prievadai: 2 x RJ-45 (100M/1G/2.5G/5GBASE-T)
• Įėjimo įtampa: 12–48 V nuolatinė srovė (pakėlimas iki 54 V plokštėje)
• Darbinė temperatūra: -40 iki 75 °C
• Korpusas: IP30 metalinis, montuojamas ant DIN bėgelio arba sienos
• Indikatoriai: Maitinimo įėjimas, PoE galios naudojimas (3 lygiai), gedimo LED
• Svoris: 0,47 kg

Kaip naudoti

Prijunkite suderinamą nuolatinės srovės maitinimo šaltinį (12–48 V nuolatinė srovė) prie perteklinių nuolatinės srovės įėjimo gnybtų, tada įjunkite Ethernet kabelį iš IPOE-171-95W Ethernet+DC prievado į maitinamą įrenginį arba į IPOE-173S PoE skirstytuvą, jei PD reikalauja atskirų duomenų ir nuolatinės srovės išėjimų. Naudokite antrą RJ45 prievadą tinklo jungčiai. Įrenginys veikia plug-and-play be programinės įrangos konfigūravimo; naudokite režimo jungiklį, kad pasirinktumėte Legacy arba Force režimą, kai maitinate nestandartinius PD.

Rekomendacijos

Kad būtų patikimai tiekiama visa 95 W galia, naudokite Cat5e arba Cat6 kabelius ir laikykite kabelio atstumą iki 100 metrų. Stebėkite priekinio skydelio PoE galios naudojimo LED indikatorius, kad patikrintumėte energijos suvartojimą, ir kritinėse instaliacijose naudokite dvigubus perteklinius nuolatinės srovės įėjimus, kad pagerintumėte prieinamumą.
