Valdomas eterneto jungiklis PLANET pramoninis L2+ 16 prievadų 10/100/1000T PoE 4 prievadų 10G SFP+

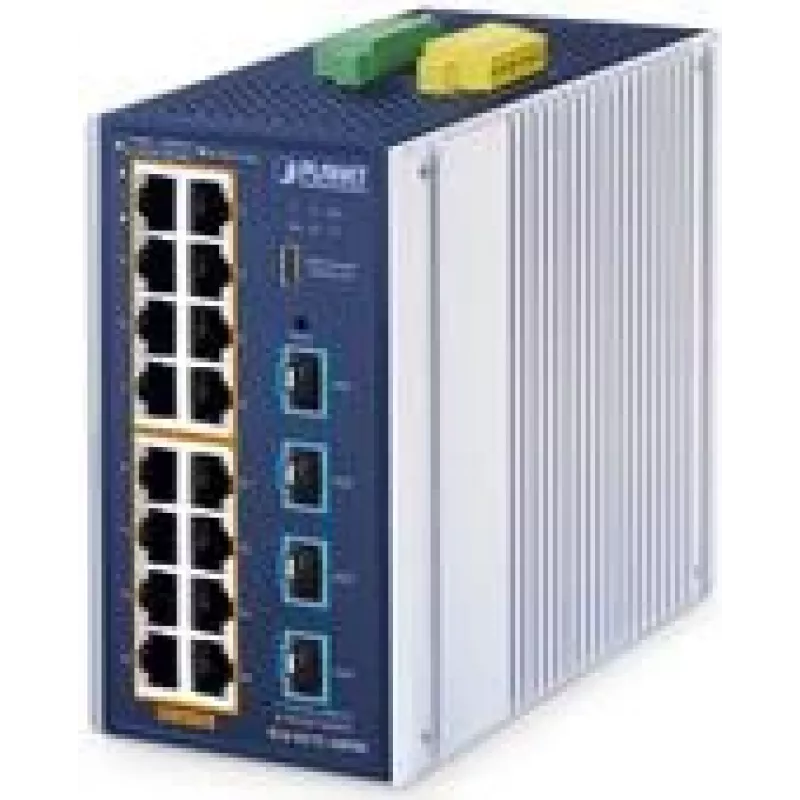

PLANET IGS-4215-16P4X yra pramoninis L2+ valdomas Gigabit PoE+ jungiklis su 16 10/100/1000BASE-T prievadų, palaikančių IEEE 802.3at PoE+ (iki 36 W vienam prievadui) ir keturiais 10GBASE-X SFP+ lizdais greitiesiems jungtims. Įrengtas L2+ statiniu maršrutizavimu (IPv4/IPv6), pažangiu PoE valdymu, Modbus TCP palaikymu SCADA integracijai ir tvirtu IP30 aliumininiu korpusu, jungiklis skirtas sudėtingoms pramoninėms aplinkoms ir siūlo dvigubus maitinimo įėjimus, maksimalų 360 W PoE biudžetą, išplėstą darbinę temperatūrą (-40 iki 75 °C) ir USB Type-C konsolę valdymui.

Privalumai

IGS-4215-16P4X užtikrina didelį PoE galios tankį ir kelias 10G aukštynkrypčio jungties parinktis DIN bėgelio pramoninėje važiuoklėje. Jis palaiko statinį L3 maršrutizavimą, gerinantį tarp-VLAN ryšį, ir apima kibernetinio saugumo funkcijas (SSHv2, TLS1.3, SNMPv3, RADIUS, TACACS+), Modbus TCP gamyklos automatizavimo stebėjimui, perteklinį žiedą ir ERPS greitą atkūrimą aukštam prieinamumui bei SFP-DDM diagnostiką optiniams siųstuvams-imtuvams. Pažangios PoE funkcijos, tokios kaip PD gyvumo patikra, suplanuotas maitinimo ciklo atnaujinimas ir PoE planavimas, padeda palaikyti įrenginių veikimo laiką ir sumažinti energijos sąnaudas.

Tinka

• Pramoniniams eterneto tinklams ir gamyklos automatizavimui, integruojant SCADA/HMI per Modbus TCP
• IP stebėjimo sistemoms su keliomis PoE IP kameromis ir ONVIF įrenginių valdymu
• Belaidžiams tinklams, kuriems reikia kelių PoE prieigos taškų
• Įmonių kraštiniams ir SMB tinklams, kuriems reikia VLAN maršrutizavimo, QoS ir 2/3 lygio valdymo
• Ilgo nuotolio šviesolaidiniams jungtims ir agregavimui naudojant 10G SFP+ jungtis

Pagrindinės specifikacijos

• Modelis: PLANET IGS-4215-16P4X (MPN: IGS-4215-16P4X)
• Prievadai: 16 x 10/100/1000T PoE+ prievadų, 4 x 10G SFP+ lizdai
• PoE standartas ir galia vienam prievadui: IEEE 802.3at PoE+, iki 36 W vienam prievadui
• Bendras PoE galios biudžetas: 360 W (su dviem maitinimo įėjimais)
• Perjungimo talpa: 112 Gbit/s
• Lygio palaikymas: L2 funkcijos ir IPv4/IPv6 statinis L3 maršrutizavimas
• Valdymas: Web GUI, CLI (Telnet/SSH/konsolė per USB-C), SNMP (palaikomas SNMPv3)
• Pramoninis dizainas: IP30 aliumininis korpusas, darbinė temperatūra nuo -40 iki 75 °C
• Saugumas: DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, ACL, RADIUS/TACACS+
• Papildomai: Modbus TCP, ONVIF palaikymas, DI/DO gnybtų blokas, SFP-DDM
• Svoris ir spalva: apie 1,754 kg; aliuminis/mėlyna

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio tinkamoje pramoninėje spintoje arba korpuse ir prijunkite maitinimą naudodami pateiktus dvigubus maitinimo įėjimus, kad prireikus būtų užtikrintas visas PoE biudžetas. Prijunkite eterneto įrenginius prie Gigabit PoE+ prievadų, o šviesolaidines jungtis prie SFP+ lizdų naudodami suderinamus siųstuvus-imtuvus. Konfigūruokite tinklo nustatymus, VLAN, statinius IPv4/IPv6 maršrutus, QoS ir saugumo politiką per web GUI, SSH/konsolę arba SNMP valdymą. SCADA ar HMI integracijai įjunkite Modbus TCP ir priskirkite reikiamus stebėjimo parametrus. Naudokite ONVIF funkciją web GUI, kad aptiktumėte ir valdytumėte ONVIF suderinamas kameras bei įkeltumėte aukštų planus kamerų išdėstymui.

Rekomendacijos

Norėdami gauti maksimalų PoE pajėgumą (360 W), įsitikinkite, kad abu maitinimo įėjimai yra prijungti prie perteklinių maitinimo šaltinių. Naudokite PoE planavimą ir suplanuotą maitinimo ciklo atnaujinimą, kad sumažintumėte energijos sąnaudas ir pagerintumėte įrenginių stabilumą. Kai reikia išplėsti PoE už 100 m, įjunkite Extend režimą, kad tiektumėte iki 15 W atstumu iki 250 m esant 10 Mbps dupleksui. Naudokite 10G SFP+ siųstuvus-imtuvus, pritaikytus reikiamam atstumui (SR/LR), ir stebėkite SFP parametrus naudodami DDM prevencinei priežiūrai.
