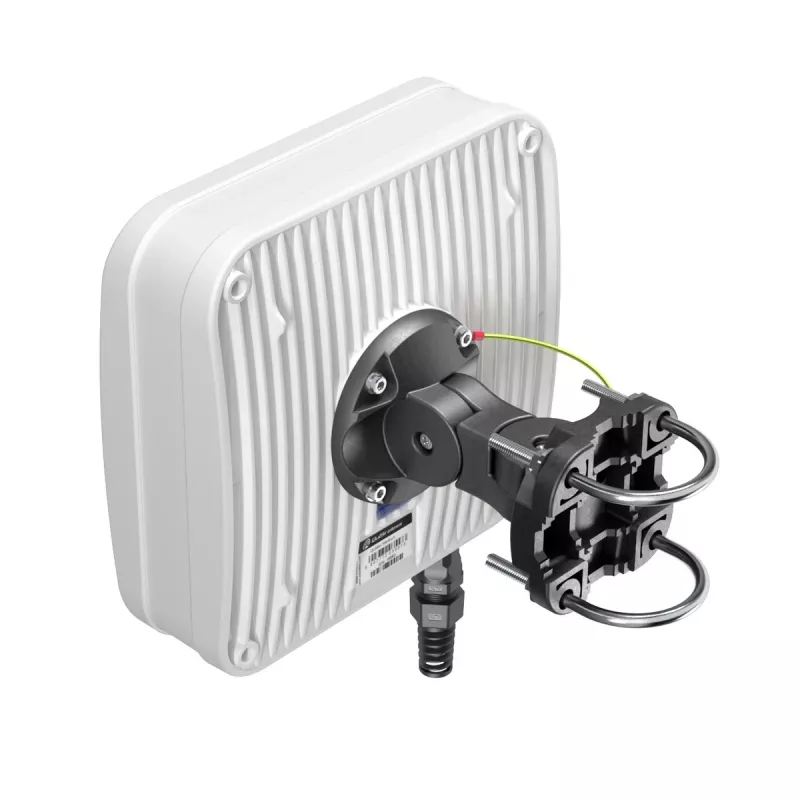

Kryptinė tinklo antena QuWireless QuMax — kryptinė PoE/LAN antena 0,694–2,7 GHz, iki 6 dBi, balta

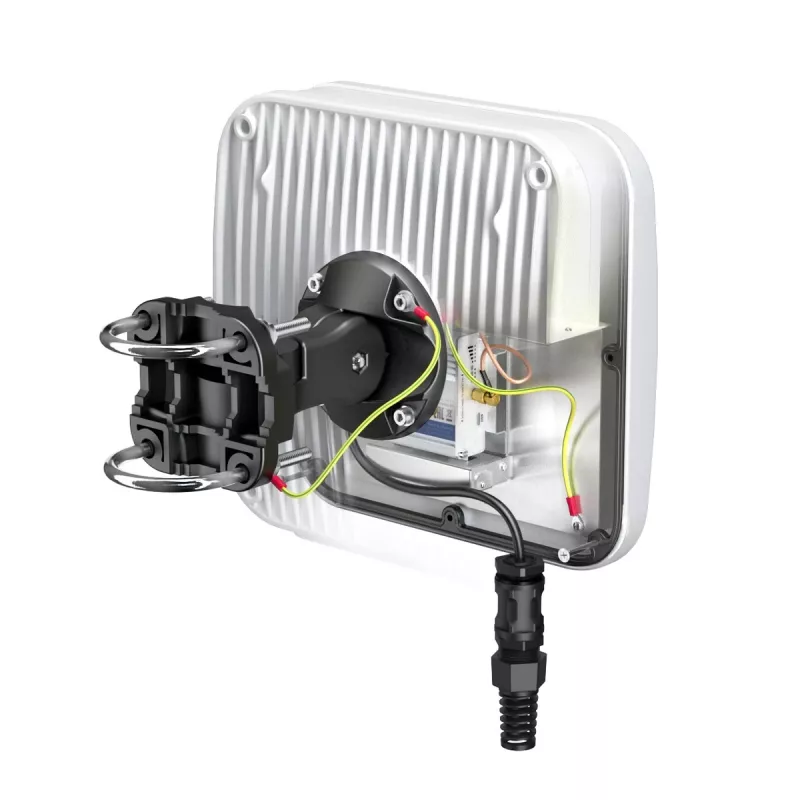

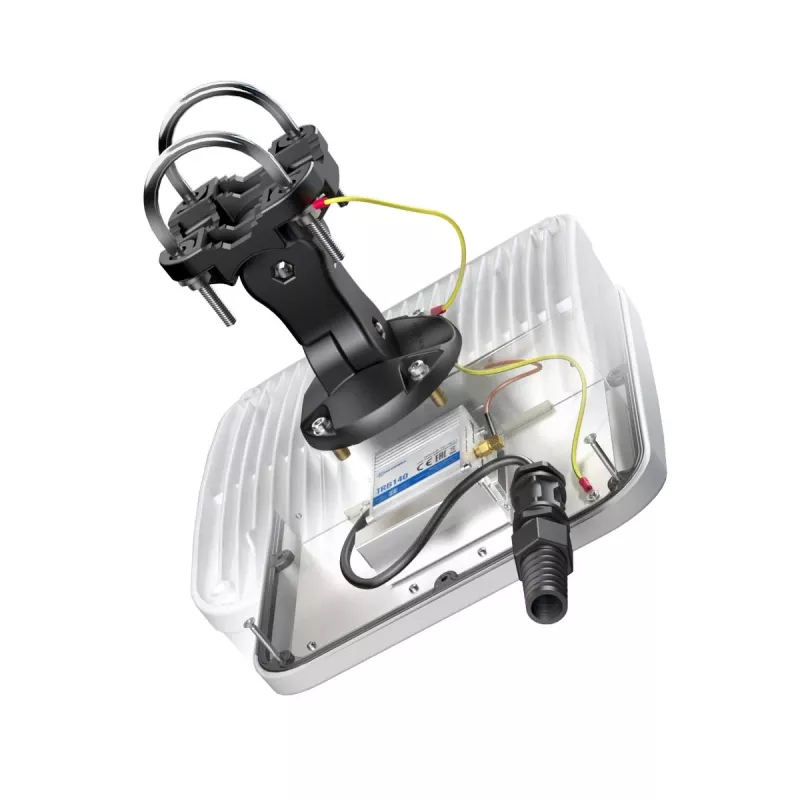

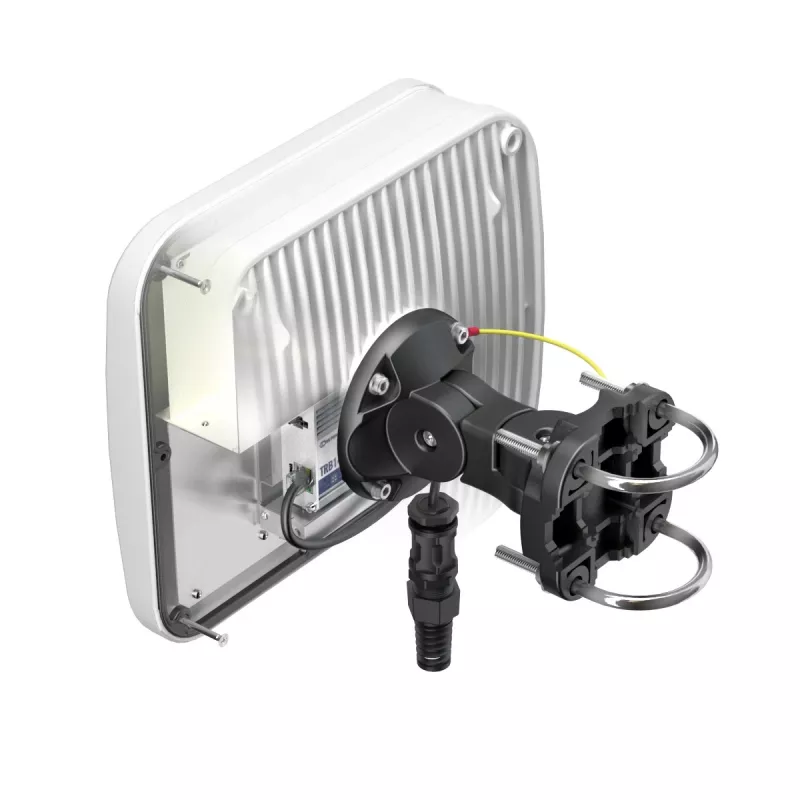

QuWireless QuMax yra kryptinė PoE/LAN tinklo antena, skirta naudoti lauke ir viduje, užtikrinanti fokusuotą siuntimą ir priėmimą 0,694–0,96, 1,7–2,2 ir 2,2–2,7 GHz dažnių diapazonuose. Antena užtikrina tipinį 4/6 dBi stiprinimą, maksimalų iki 6 dBi, ir turi vertikalią poliarizaciją. QuMax yra kompaktiškame, atspariame oro sąlygoms korpuse (272 × 96 × 276 mm), baltos spalvos ir sveria 1,8 kg. Antena integruoja didelės galios kelių juostų LTE dizainą ir turi specialią vietą Teltonika TRB140 maršrutizatoriui įdiegti IP67 apsaugos korpuse, todėl tinka tolimojo nuotolio ryšiams su bazinėmis stotimis ir stacionariems pramoniniams įrenginiams.

Privalumai

QuMax antena sujungia kelių juostų aprėptį ir kryptinį veikimą, kad pagerintų ryšio stabilumą ir signalo stiprumą dideliais atstumais. Jos PoE/LAN jungtis supaprastina montavimą, leisdama perduoti duomenis ir maitinimą vienu kabeliu, o vertikali poliarizacija palaiko nuoseklų derinimą su suderinamomis bazinėmis stotimis ir kliento įranga. Sukurta su kompaktišku ir patikimu korpusu, ji skirta sudėtingiems lauko ar vidaus fiksuoto belaidžio ryšio diegimams ir leidžia integruoti Teltonika TRB140 maršrutizatorių, kad būtų sukurtas viskas viename sprendimas.

Tinka

• Taškas–taškas ryšiams ir tolimojo nuotolio jungtims su korinio ryšio bazinėmis stotimis
• Fiksuoto belaidžio ryšio prieigos (FWA) įrenginiams lauke ar viduje
• Pramoniniams ir nutolusių vietovių diegimams, kuriems reikalinga oro sąlygoms atspari kryptinė antena

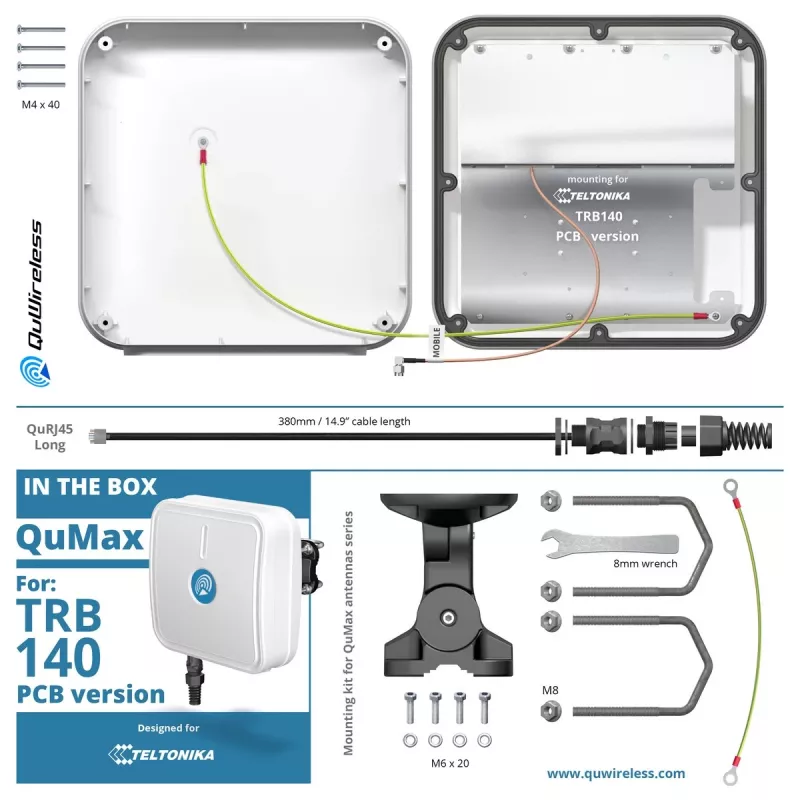

• Konfigūracijoms, kuriose pageidautina integruoti Teltonika TRB140 maršrutizatorių IP67 apsaugos korpuse

Pagrindinės specifikacijos

• Dažnių aprėptis: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz
• Maksimalus antenos stiprinimas: iki 6 dBi (tipinis 4/6 dBi)
• Poliarizacija: vertikali
• Jungties tipas: PoE/LAN (duomenys ir maitinimas per Ethernet)
• Matmenys: 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta
• Korpusas: atsparus oro sąlygoms, tinka lauko stacionariems įrenginiams

Kaip naudoti

QuMax anteną montuokite ant stabilaus stulpo ar konstrukcijos, nukreiptos į tikslinę bazinę stotį ar nuotolinį galinį tašką, kad pasiektumėte optimalų kryptinį derinimą. Prijunkite anteną prie tinklo įrenginio naudodami PoE/LAN prievadą, kad vienu Ethernet kabeliu būtų tiekiamas maitinimas ir perduodami duomenys. Jei integruojate Teltonika TRB140, įdiekite maršrutizatorių į tam skirtą IP67 skyrių pagal gamintojo instrukcijas ir užtikrinkite, kad kabelių vedimas išlaikytų korpuso apsaugą nuo patekimo. Po prijungimo atlikite derinimo koregavimus, stebėdami signalo rodiklius, kad pasiektumėte geriausią priėmimą ir pralaidumą.

Rekomendacijos

Geriausiems rezultatams anteną įrenkite pakeltoje ir netrukdomoje vietoje, kurioje būtų aiški matomumo linija į norimą bazinę stotį. Patikrinkite vertikalios poliarizacijos suderinamumą su nuotoline stotimi ir naudokite kokybiškus ekranuotus Ethernet kabelius PoE/LAN jungtims. Periodiškai tikrinkite tvirtinimus ir sandarinimus, kad išlaikytumėte IP67 korpuso vientisumą lauko aplinkoje.
