Kryptinė antena QuWireless QuMax XR LTE High Band

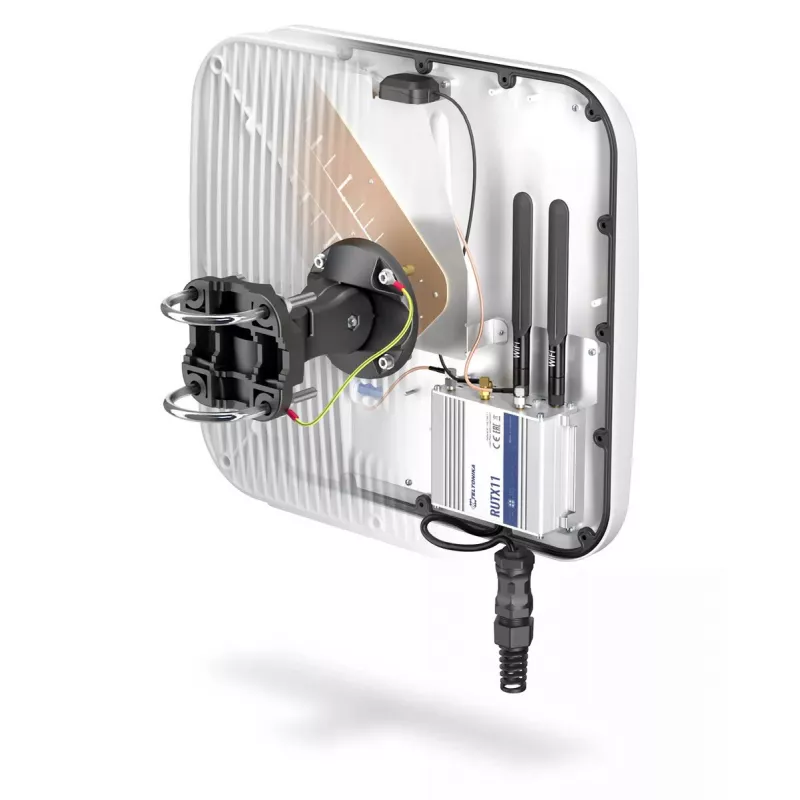

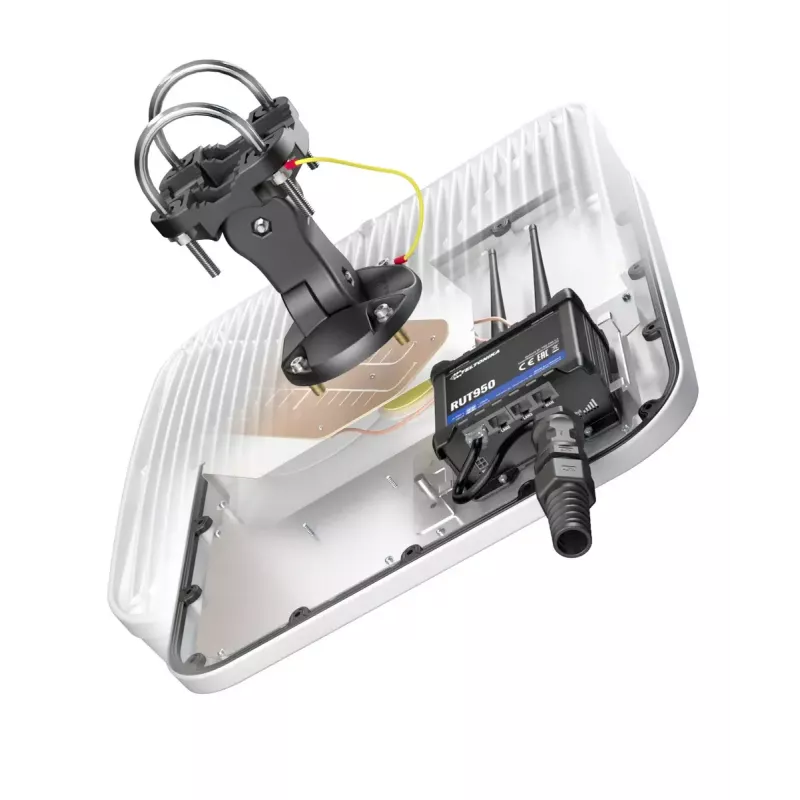

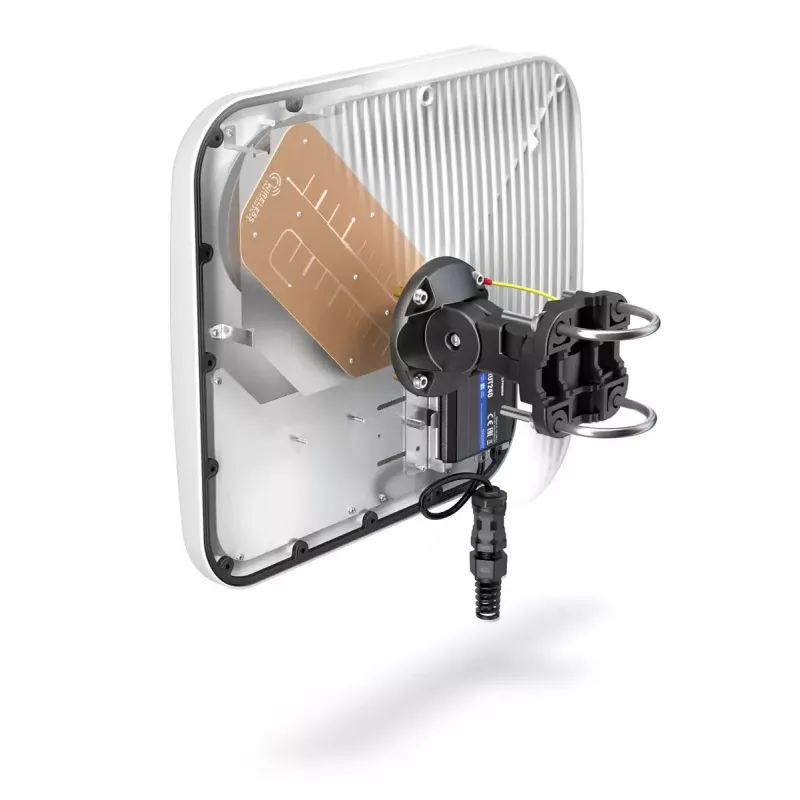

„QuWireless QuMax XR LTE High Band“ yra kryptinė lauko antena su integruotu korpusu, skirtu suderinamiems „Teltonika“ maršrutizatoriams (modeliams RUT200/240/241/950/951/955/956/X09/X11) laikyti. Sukurta ilgo nuotolio ryšiams su bazinėmis stotimis, antena palaiko kelias LTE juostas su dideliu stiprinimu ir dviguba poliarizacija, kad pagerintų priėmimą ir perdavimą stacionariose pramoninėse instaliacijose. Korpusas pritaikytas naudoti lauke ir suteikia vietos originalioms „Teltonika“ vidinėms GPS ir „Wi‑Fi“ antenoms.

Privalumai

„QuMax XR High Band“ užtikrina didelį kryptinį stiprinimą (iki 12–13 dBi pagal palaikomas LTE juostas) ir dvigubą poliarizaciją stabiliems ryšiams dideliais atstumais. Integruotas IP67 stiliaus korpusas leidžia viduje montuoti „Teltonika“ maršrutizatorių, supaprastinant įrengimą ir apsaugant įrangą lauko bei pramoninėje aplinkoje. Antena apima platų LTE juostų rinkinį ir turi PoE/LAN jungtį patogiam diegimui.

Tinka

• Stacionariems lauko LTE ryšiams su tolimomis bazinėmis stotimis
• Pramoniniam ir nuotolinių vietų interneto ryšiui
• Instaliacijoms, kurioms reikalingas apsaugotas korpusas „Teltonika“ maršrutizatoriui
• Pritaikymams, kuriems reikalingas geresnis LTE signalas ir GPS/„Wi‑Fi“ antenų išdėstymas

Pagrindinės specifikacijos

• Modelis: QuMax XR LTE High Band (MPN: AXRLH)
• Stiprinimas: iki 12–13 dBi (priklauso nuo juostos)
• Dažnių diapazonas: 0,694–0,96 GHz ir 2,3–2,7 GHz (apima kelias LTE juostas)
• Poliarizacija: dviguba
• Jungtis: PoE/LAN įtraukta
• Matmenys: 392 mm × 99 mm × 392 mm
• Suderinami „Teltonika“ maršrutizatoriai: RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09, RUTX11

Kaip naudoti

Sumontuokite „QuMax XR“ anteną vietoje, kurioje yra aiškus matomumas į norimą bazinę stotį, ir pritvirtinkite naudodami tinkamą montavimo įrangą. Įdėkite suderinamą „Teltonika“ maršrutizatorių į antenos korpusą ir, jei reikia, įdėkite Originalias vidines „Teltonika“ GPS ir „Wi‑Fi“ antenas. Prijunkite maršrutizatorių per PoE/LAN jungtį ir sukonfigūruokite tinklo nustatymus pagal maršrutizatoriaus dokumentaciją. Sureguliuokite azimutą ir pokrypį optimaliam signalo stiprumui ir užfiksuokite antenos padėtį, kai suderinimas bus baigtas.

Rekomendacijos

Geriausiam veikimui pastatykite anteną ten, kur ji turi netrukdomą matomumą į bazinę stotį, patikrinkite juostų suderinamumą su mobiliojo ryšio operatoriumi ir naudokite Originalias „Teltonika“ vidines antenas GPS/„Wi‑Fi“ funkcijoms. Reguliariai tikrinkite montavimo ir kabelių jungtis atšiaurioje aplinkoje.
