Įvairiakryptė tinklo antena QuWireless QuSpot AX12S PoE/LAN, daugiajuostė 0.694–6 GHz, maks. stiprinimas 3 dBi, balta

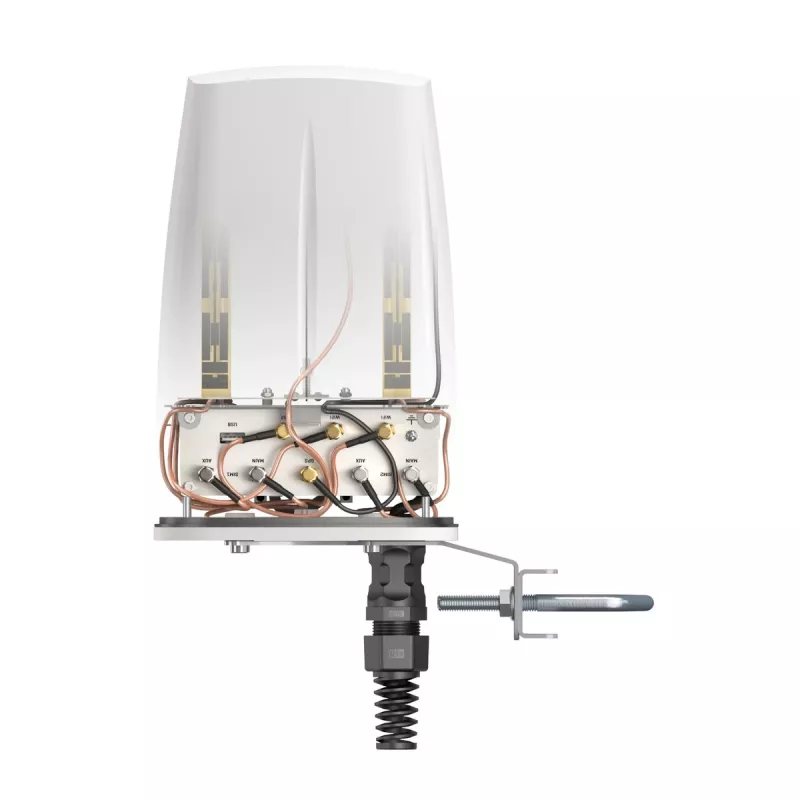

QuWireless QuSpot AX12S yra įvairiakryptis lauko antenos korpusas, skirtas talpinti Teltonika RUTX12 arba RUTX14 maršrutizatorių ir užtikrinti daugiajuostę korinio ryšio aprėptį kartu su integruotomis Wi‑Fi, GPS ir Bluetooth antenomis. Įrenginys palaiko platų dažnių diapazoną nuo 0.694–6 GHz, siūlo vertikalią poliarizaciją ir tiekiamas su RJ‑45 kabeliu, tinkamu PoE/LAN jungčiai. Jo kompaktiški matmenys ir baltas korpusas daro jį tinkamu stacionariems ar mobiliesiems lauko įrengimams, kur reikalingas kombinuotas maršrutizatoriaus ir antenos sprendimas.

Privalumai

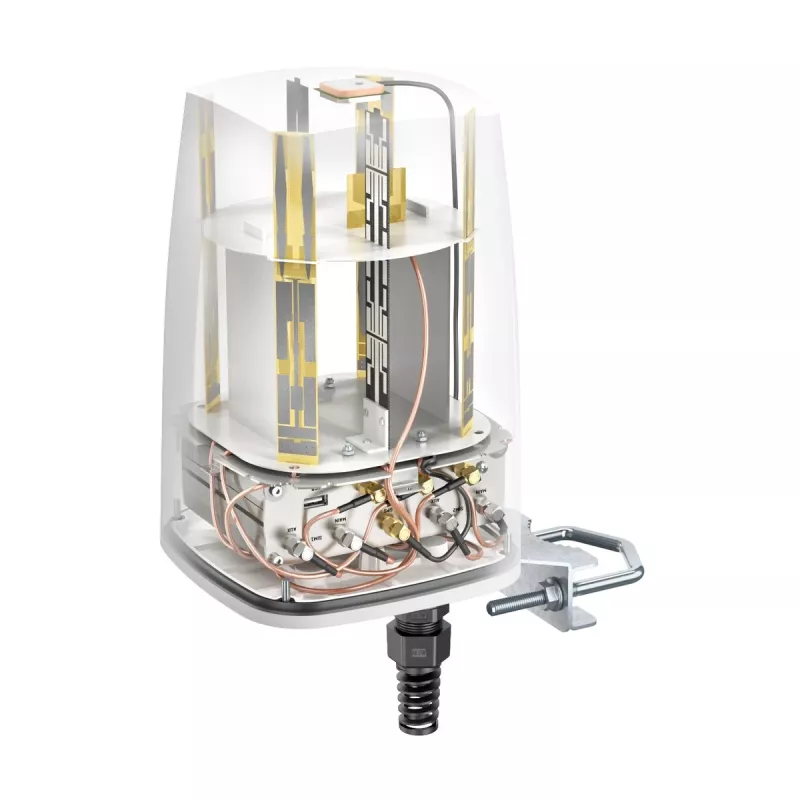

Integruota viskas viename konstrukcija sujungia daugiajuostę LTE įvairiakryptę anteną, dviejų dažnių 2.4/5 GHz Wi‑Fi įvairiakryptę anteną, GPS ir Bluetooth antenas viename korpuse su skirta montavimo vieta Teltonika RUTX12 arba RUTX14 maršrutizatoriui. Platus dažnių palaikymas (0.694–0.96 / 1.7–2.2 / 2.2–2.7 ir 2.4–2.5 / 4.7–6 GHz) ir tipinis 2–3 dBi stiprinimas supaprastina diegimą įvairiuose tinkluose ir programose. Pridedamas RJ‑45 kabelis ir PoE/LAN suderinamumas sumažina atskirų kabelių ir maitinimo šaltinių poreikį.

Tinka

• Lauko ar vidaus belaidžio ryšio aprėpties išplėtimui
• Mažoms bazinėms stotims ir viešiesiems prieigos taškams
• Pramoniniams ir CCTV įrenginiams
• Mobiliosioms platformoms: jachtoms, valtims, kemperiams, nameliams ant ratų
• IoT tinklų sietuvams ir nuotolinio ryšio vietoms

Pagrindinės specifikacijos

• Dažnių juostos: 0.694–0.96 / 1.7–2.2 / 2.2–2.7 ir 2.4–2.5 / 4.7–6 GHz
• Maksimalus antenos stiprinimas: 3 dBi (tipinis 2–3 dBi)
• Poliarizacija: vertikali
• Matmenys: 160 × 160 × 240 mm
• Svoris: 1.5 kg
• Spalva: balta

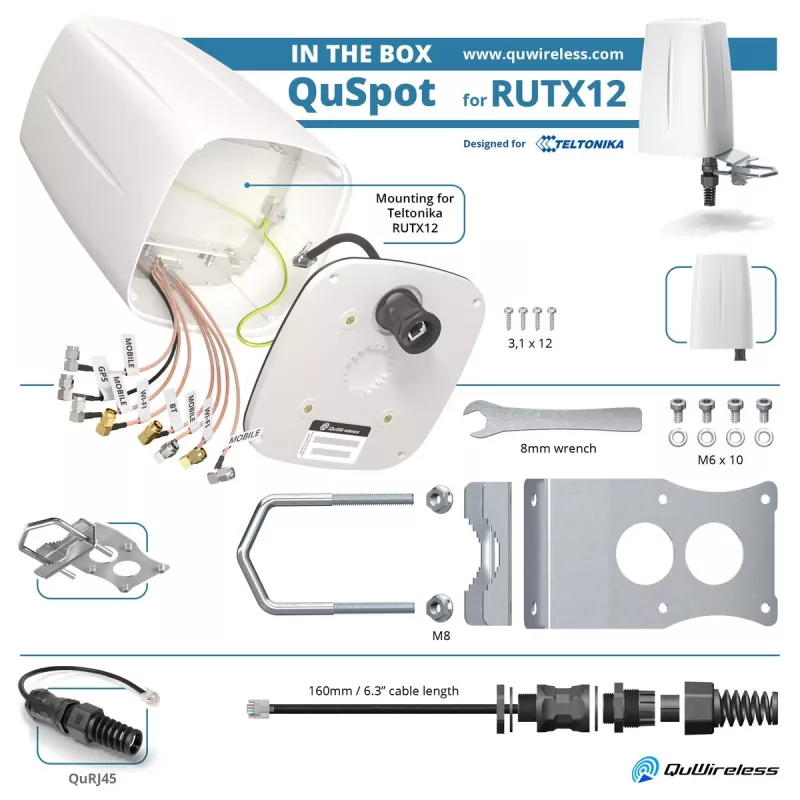

• Sąsaja: RJ‑45 kabelis PoE/LAN jungčiai

Kaip naudoti

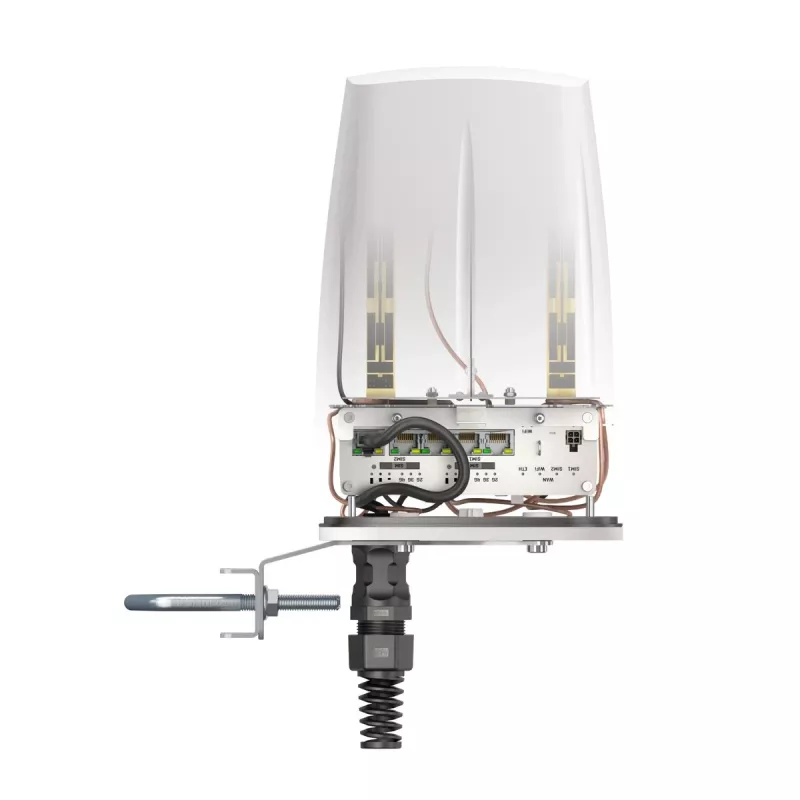

Sumontuokite QuSpot AX12S ant tinkamo stiebo arba sieninio laikiklio vietoje, kurioje yra aiškus matomumas į norimą korinio ryšio ir Wi‑Fi aprėpties zoną. Įdėkite ir pritvirtinkite Teltonika RUTX12 arba RUTX14 maršrutizatorių į jam skirtą skyrių, vadovaudamiesi maršrutizatoriaus gamintojo montavimo instrukcijomis. Prijunkite pridedamą RJ‑45 kabelį prie maršrutizatoriaus ir prie PoE komutatoriaus arba PoE injektoriaus, kad būtų tiekiamas maitinimas ir tinklo ryšys. Patikrinkite antenos orientaciją ir signalo lygius maršrutizatoriaus būsenos sąsajoje, kad tiksliai sureguliuotumėte padėtį optimaliam priėmimui.

Rekomendacijos

Siekiant geriausio veikimo, anteną montuokite bent kelis metrus virš aplinkinių kliūčių, ilgiems atstumams naudokite ekranuotus lauko sąlygoms skirtus Ethernet kabelius ir laikykitės vietinių antenų įrengimo taisyklių. Po įrengimo atlikite signalo tyrimą, kad patvirtintumėte optimalią padėtį ir orientaciją.
